内燃机用带环槽活塞销孔结构设计

　　在往复式动力机械的核心运动组件中，活塞是直接参与能量转换的关键零件，其结构合理性直接决定整套动力装置的输出效率、运行可靠性与服役寿命。这类活塞主要应用于中小排量通用汽油机、单缸柴油机以及小型空气压缩机的曲柄连杆机构中，承担着将燃烧膨胀压力传递给连杆、配合活塞环实现气缸密封、引导往复运动轨迹的核心作用。

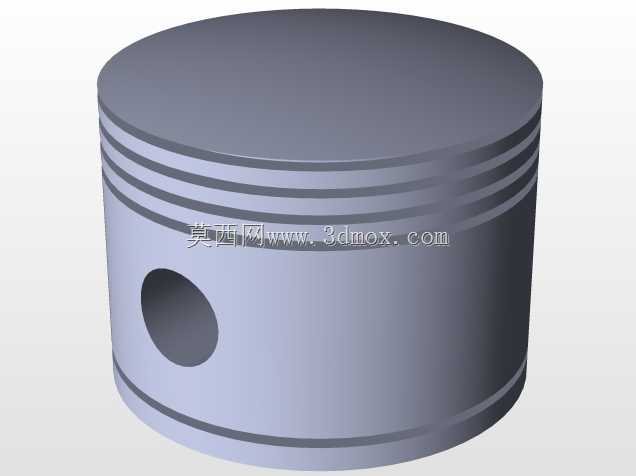

　　从实际工况出发，活塞的顶部为平面结构，可直接承受燃烧室内部工质燃烧产生的高温高压冲击，顶面边缘做了微小的圆角过渡，避免应力集中在棱边位置引发疲劳开裂。活塞外圆柱面加工有多道平行的环槽，环槽的宽度、深度以及槽间的岸高尺寸，均按照配套活塞环的标准规格设计，上部环槽用于安装气环，实现燃烧室与曲轴箱之间的气体密封，防止高压燃气窜入曲轴箱稀释润滑油，下部环槽用于安装油环，可在往复运动过程中刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳。环槽的加工精度直接影响密封效果，槽侧的平面度、槽宽的尺寸公差都需要严格控制，防止活塞环在槽内出现卡滞、偏磨或者密封失效的问题。

　　活塞裙部的圆柱面是与气缸壁直接接触的导向部位，设计时需要考虑热膨胀带来的尺寸变化，常温下裙部的轮廓并非正圆，而是预留了热变形补偿量，确保发动机达到工作温度后，裙部能与气缸壁保持均匀的配合间隙，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致活塞受热膨胀后卡滞在气缸内。裙部开设的径向销孔用于安装活塞销，销孔的轴线与活塞轴线垂直相交，孔内加工有用于安装卡环的卡槽，防止活塞销在工作过程中出现轴向窜动刮伤气缸壁。销孔的位置经过反复校核，确保活塞销的中心高度符合曲柄连杆机构的运动学参数，避免活塞运动到上下止点时出现干涉，同时优化活塞的受力状态，减少侧压力对裙部的偏磨影响。

　　在安装边界方面，该活塞的外径尺寸需要与配套气缸的内径保持严格的配合公差，销孔内径与活塞销外径采用间隙配合，保证活塞销能够在孔内实现小幅转动，均匀分配磨损量。活塞整体的高度尺寸需要满足曲轴运动的行程要求，当活塞运行到上止点时，顶面与气缸盖之间的余隙容积符合燃烧室设计的压缩比要求，运行到下止点时，活塞裙部不会脱出气缸下端的导向范围。设计过程中还需要考虑活塞的重量控制，在保证结构强度的前提下尽可能降低往复运动质量，减少曲柄连杆机构的惯性力，降低整机运行过程中的振动与噪声。

　　从结构设计逻辑来看，这类活塞没有采用复杂的异形顶面或者轻量化镂空结构，属于通用性较强的基础款活塞结构，适配范围广，加工工艺成熟，既可以用于常规的燃油动力设备，也可以经过尺寸调整后用于小型往复泵、气动执行元件等需要直线往复密封运动的机械设备中。在实际选型应用时，需要根据气缸的实际内径、连杆小头的宽度、活塞销的直径以及设备的额定工作压力、工作温度范围，核对活塞的环槽数量、销孔位置、整体高度等核心尺寸，确保安装后整套运动机构能够顺畅运行，避免出现运动干涉、密封失效等问题。建模过程中需要重点关注环槽的槽侧粗糙度、销孔的同轴度以及裙部的圆柱度公差，这些形位公差直接影响活塞的实际装配效果与运行寿命，不能仅做外形的简单拉伸建模，需要结合实际加工工艺的要求还原结构细节，保证三维模型能够直接用于后续的工程图输出、装配干涉校验以及运动仿真分析。
