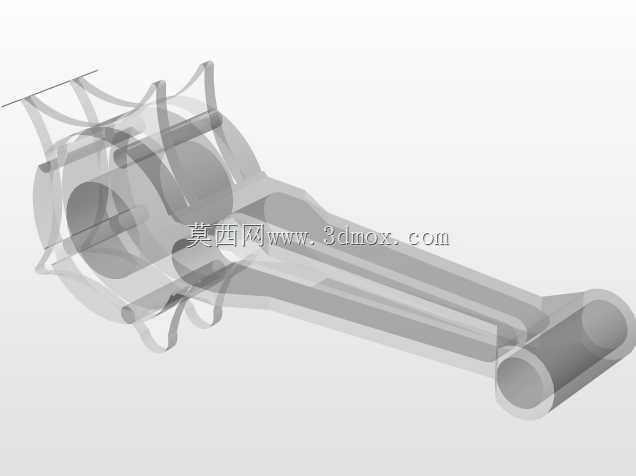

径向发动机连杆结构三维设计

　　在星型布局的航空活塞发动机、老式固定式工业动力机组中，径向发动机连杆是连接活塞与曲轴、完成往复运动向旋转运动转换的核心受力部件，其结构设计直接决定动力输出的平顺性与整机运行寿命。不同于直列发动机的并列连杆布局，径向发动机的连杆组采用主副连杆铰接结构，中心位置的主连杆大端直接套装在曲轴曲柄销上，其余各缸的副连杆通过销轴铰接在主连杆大端的凸耳上，这种结构能在紧凑的径向圆周空间内，实现多缸活塞的运动相位配合，保证各缸按点火顺序依次完成做功循环。

　　从实际工况来看，这类连杆需要承受活塞传递来的爆发压力冲击，以及高速往复运动产生的交变惯性力，杆身截面采用工字形设计，在保证足够抗弯、抗扭刚度的同时，尽可能降低自身重量，减少往复运动惯量，适配径向发动机高转速、高负荷的运行需求。连杆小端加工有活塞销安装孔，孔内预留衬套压装位，工作时通过活塞销与活塞铰接，衬套可储存润滑油，降低销与连杆之间的摩擦磨损；主连杆大端采用剖分结构吗？不，径向发动机主连杆大端为整体式结构，直接与曲柄销配合，大端外圆均匀分布多个副连杆铰接凸耳，每个凸耳上加工有同轴销孔，用于安装副连杆的连接销轴，副连杆的两端分别通过销轴与对应缸的活塞、主连杆凸耳连接，各铰接位置均设计有润滑油道连通，保证压力润滑能到达所有摩擦副表面，避免高速工况下出现干摩擦烧蚀。

　　在安装边界上，连杆小端的外径尺寸需要匹配活塞销座的内孔间距，保证活塞销安装后不会与缸壁发生运动干涉；主连杆大端的内径与曲轴曲柄销为间隙配合，配合间隙严格控制在0.03-0.08mm区间，间隙过大会导致运转冲击噪音，间隙过小则会出现润滑不足抱轴故障。副连杆的长度根据各缸的圆周分布角度精确计算，保证所有活塞到达上止点时的压缩比一致，避免各缸做功压力不均引发的整机振动。杆身的工字形截面壁厚根据受力分布做渐变设计，靠近大端位置受力更复杂，壁厚适当增加，靠近小端位置壁厚逐渐减薄，在满足强度要求的前提下优化重量分布，降低连杆自身的离心力对曲轴轴承的附加载荷。

　　建模过程中需要重点关注各铰接点的运动间隙仿真，通过运动学模拟验证全行程范围内，各副连杆与主连杆、缸体之间不存在运动干涉，同时校核连杆在最大爆发压力下的应力分布，确保杆身、铰接凸耳、销孔位置的最大应力低于材料的屈服强度，预留足够的安全系数。这类连杆的材料通常选用高强度合金钢模锻成型，毛坯经过调质处理后，各配合面进行精加工，销孔位置还需要做滚压强化，提升交变载荷下的疲劳强度，适配径向发动机长周期连续运行的工况要求。在实际维修装配中，连杆组件的重量分组公差控制在5g以内，避免因重量差导致曲轴动平衡超标，引发整机振动过大的问题。
