发动机配套钛合金曲柄结构三维建模

项目分类:曲柄 发布时间:2021-11-08 ID:375395
  • 发动机配套钛合金曲柄结构三维建模

  在往复式动力设备的动力传递链路中,曲柄是连接活塞连杆与曲轴输出端的核心受力构件,这款钛材质曲柄的结构设计,完全围绕高转速、高负荷工况下的动力传递需求展开。从实际应用场景来看,这类曲柄多用于小排量高功率密度的内燃机动力单元,常见于通用动力机械、小型特种作业动力设备的动力总成中,承担着将活塞的往复直线运动转化为旋转扭矩的核心作用,工作过程中需要持续承受交变的燃烧冲击力、连杆往复惯性力以及旋转过程中的离心载荷,因此结构设计的合理性直接决定了动力单元的运行可靠性与服役寿命。

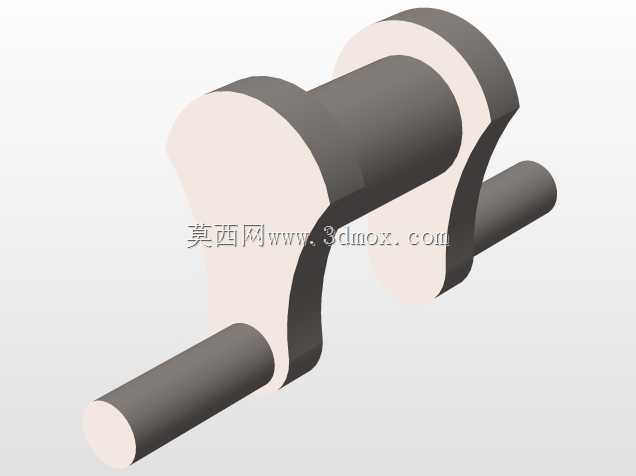

  从结构设计思路来看,这款曲柄采用了偏心轴颈与两侧平衡配重一体化的结构形式,摒弃了传统分体式曲柄的拼接装配结构,整体加工成型的结构能够有效避免装配间隙带来的传动冲击,同时减少应力集中点的分布。两侧的扇形配重块并非规则的对称结构,而是根据曲柄销的偏心距、配套活塞连杆组的往复运动质量做了针对性的质心配平设计,在高转速运转时能够抵消大部分往复惯性力带来的振动,降低动力总成的整机振动幅值,减少支撑轴承的额外载荷。曲柄的主轴颈与曲柄销部分均采用了等直径的圆柱面设计,轴颈与配重块的衔接处做了大圆角过渡处理,避免直角衔接带来的应力集中问题,从结构根源上降低交变载荷下的疲劳断裂风险。

  从安装边界与尺寸配合来看,两端伸出的主轴颈直径与配套曲轴箱的轴承安装孔位保持严格的公差配合要求,轴颈的轴向长度根据轴承宽度、曲轴箱侧壁的安装空间做了匹配设计,既保证轴承安装后的轴向定位可靠,又不会出现轴向窜动的间隙。中间的曲柄销直径与连杆大头的轴瓦安装尺寸适配,偏心距的尺寸严格对应活塞的设计行程,直接决定了动力单元的排量参数,建模过程中对偏心距的尺寸精度做了严格的约束,避免尺寸偏差导致的活塞行程超差、压缩比偏离设计值的问题。钛材质的选用相比传统钢制曲柄,在保证结构强度满足载荷要求的前提下,能够有效降低构件自身的旋转质量,减少旋转过程中的惯性损耗,提升动力响应速度,这一特性对于高转速工况下的动力单元尤为重要。

  在实际的建模过程中,结构的受力路径做了连续化处理,从曲柄销到主轴颈的力传递路径上没有出现截面的突然变化,配重块的外形轮廓在满足动平衡要求的前提下,尽可能做了轻量化的去除处理,在不降低结构强度的前提下减少不必要的材料冗余。轴颈表面的建模保留了均匀的圆柱面精度要求,为后续的加工工艺、表面强化处理预留了设计基准,整个构件的所有安装配合面都设置了明确的尺寸基准,能够直接对接后续的工程图输出、数控加工编程环节,不需要额外做结构的补全与修正。这类曲柄结构在装配时,需要与连杆大头、主轴轴承、轴向定位挡圈等部件配合,建模过程中已经预留了所有配合部件的安装间隙,不会出现装配干涉的问题,两侧配重块的旋转外轮廓也做了运动包络的校验,确保运转过程中不会与曲轴箱内壁、连杆运动路径发生碰撞,完全满足实际装机的空间要求。
