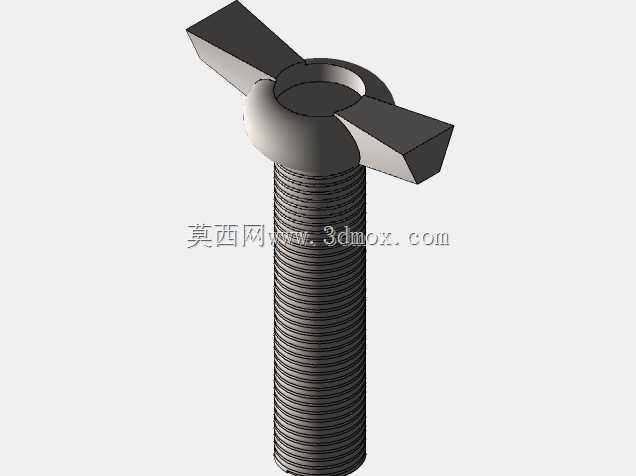

蝶形翼螺栓紧固件三维结构设计

　　日常设备维保、小型工装调试场景里，经常遇到需要徒手拆装紧固件、不能借助扳手等工具的工况，这时候翼螺栓的结构优势就完全体现出来了。和普通外六角、内六角螺栓不同，这类带蝶形翼片的螺栓不需要额外配套工具，操作人员直接用手指捏住两侧翼片施加扭矩就能完成拧紧或者松脱动作，在需要频繁拆装、操作空间局促无法容纳工具回转的场景下，适配性远高于常规标准螺栓。

　　从结构设计逻辑来看，翼螺栓的核心功能是实现免工具快速装拆，因此头部的翼片尺寸设计需要兼顾扭矩传递和操作手感：翼片的伸出长度不能过短，否则手指捏持时力臂不足，很难施加足够的预紧力；也不能过长，否则会超出安装边界，和周边相邻零件产生运动干涉，甚至在设备运行过程中被外物勾挂引发松脱风险。翼片和螺杆衔接的头部过渡区域做了圆弧过渡处理，一方面是避免锐边割伤操作人员手指，另一方面是优化应力分布，避免拧紧时翼片根部因为应力集中出现断裂失效。

　　螺杆部分采用标准三角螺纹设计，和同规格普通螺栓的螺纹参数完全通用，可直接匹配对应规格的标准螺母或者设备上预制的螺纹孔，不需要单独定制配套连接件，降低了备件替换的成本。螺纹段的长度设计覆盖了常见薄板连接、小型组件叠装的厚度范围，实际选型时可根据被连接件的总厚度选择合适的螺杆长度，保证拧紧后有足够的螺纹啮合长度，避免滑牙失效。

　　这类紧固件的实际应用场景覆盖非常广：小型电气柜的门板快拆、检测治具的快速换型、民用设备的日常维护、户外临时设施的快速组装都能看到它的身影。比如在生产线旁的目视化检具上，更换不同规格的检测定位块时，不需要找扳手，操作工徒手就能拧松翼螺栓更换定位块，换型时间比用普通螺栓缩短近七成；在家用健身器材、简易家具的组装场景里，用户不需要额外准备工具，按照说明书直接徒手拧紧就能完成装配，降低了普通用户的组装门槛。

　　设计这类零件的三维模型时，需要重点关注几个安装边界尺寸：首先是头部翼片的最大回转直径，这个尺寸决定了安装位周边需要预留的最小操作空间，若周边有凸起结构，必须保证翼片回转范围内无遮挡，否则拧紧到最后阶段翼片会被挡住无法施加足够预紧力；其次是头部下表面到螺杆末端的总长度，要保证拧紧后螺杆末端不会超出螺纹孔过长，避免和内部运动零件发生刮碰；另外翼片的厚度也要做合理设计，厚度过薄会导致捏持时硌手，操作手感差，厚度过厚则会增加不必要的材料成本，还会抬升头部整体高度，占用更多安装空间。

　　从受力特性来看，翼螺栓的预紧力上限比普通带扳手槽的螺栓低，因为徒手施加的扭矩本身有限，所以它不适合用在大载荷、强振动的重载连接场景，仅适用于低载荷、需要频繁拆装的连接位置。如果在有持续振动的工况下使用，还需要配套防松垫圈或者在螺纹段涂覆防松胶，避免设备运行过程中螺栓自行回转松脱。建模时螺纹部分可以采用装饰螺纹线简化表达，也可以根据实际加工需求做出精确的螺纹牙型，若用于3D打印样件验证，建议适当放大螺纹间隙，避免打印后螺纹配合过紧无法正常拧入；若用于机加工生产，则要严格对应标准螺纹的公差参数，保证和标准螺母的互换性。

　　头部和螺杆的同轴度也是设计时需要控制的关键形位公差，若同轴度偏差过大，拧紧过程中螺杆会出现偏摆，导致螺纹受力不均，不仅拧紧手感卡顿，长期使用还会加剧螺纹磨损，降低连接可靠性。翼片的两个侧翼要保证对称分布，否则捏持拧紧时两侧受力不均，容易出现单侧翼片受力过大断裂的问题，同时对称的翼片也能让操作人员施加扭矩时手感更均衡，更容易控制预紧力的大小，避免拧得过紧导致螺纹滑牙或者拧得过松连接失效。
