锥座式螺旋顶升支撑构件结构设计

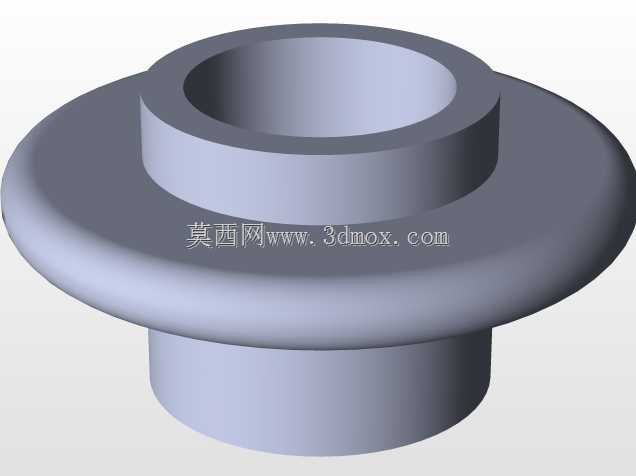

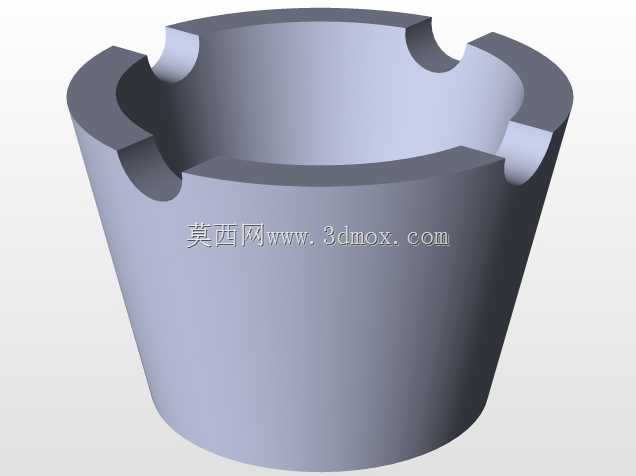

　　在设备检修、小型构件顶升、工装定位这类需要小行程稳定支撑的作业场景里，这类锥座式螺旋顶升构件的使用频率远高于大吨位液压顶升设备，尤其是在车间工位工装调整、轻型设备水平校准、模具装配微调的工况下，不需要复杂的动力配套，纯机械结构的可靠性反而更适配现场杂乱的作业环境。从结构设计逻辑来看，底部的圆盘法兰底座是整个构件的承重基础，设计时优先考虑了接触压强的控制，足够的底座直径可以在普通水泥地面、钢制工作台面放置时，避免单位面积压力过大造成接触面凹陷，尤其是在支撑带偏心载荷的构件时，宽底座带来的支撑跨距能有效降低倾覆风险，不需要额外做地脚固定就能满足多数静态支撑的稳定性要求。主体锥段的设计没有采用等径直筒结构，而是采用下粗上细的锥度过渡，

　　一方面是顺着载荷传递的路径优化截面应力分布，顶升时的轴向压力从顶部支撑端向下传递，截面逐步增大可以让应力均匀扩散到底座法兰位置，避免等径结构在根部出现应力集中导致的塑性变形；另一方面锥面结构在日常存放、转运过程中不容易出现磕碰卡滞，相比带突出棱边的结构，锥面的抗意外碰撞能力更强，车间内转运时即使和其他工装剐蹭，也不会出现突出结构变形导致的螺杆卡涩问题。顶部的内孔结构是和顶升螺杆配合的核心部位，内孔的加工精度直接决定了整个顶升构件的传动顺畅度，设计时需要预留足够的螺纹配合长度，保证螺杆旋入后有足够的啮合牙数承受轴向载荷，不会出现滑牙失效；同时内孔的入口处做了倒角导向，装配螺杆时不需要精准对中就能顺利旋入，适配现场快速装配的作业需求。从安装边界来看，这类构件不需要配套复杂的安装附件，底座直接放置在平整支撑面即可使用，整体外轮廓没有侧向突出的结构，在狭窄的设备缝隙、工装夹层里也能顺利放置，相比带摇臂、外接油路的顶升设备，空间占用率更低，适合在设备内部的狭小空间完成支撑作业。实际使用过程中，这类构件的功能特性非常明确，依靠螺旋副的自锁特性，顶升到位后不需要额外的锁紧机构就能长时间保持支撑高度，不会出现液压设备常见的泄压回落问题，在需要长时间保持支撑状态的工装定位、设备检修场景里，可靠性优势非常明显。设计过程中需要重点关注几个核心参数的匹配：首先是锥段的锥度选择，锥度过大会造成主体结构不必要的材料浪费，同时整体高度方向的截面变化过快反而会影响应力传递路径，

　　锥度过小则达不到应力优化和抗磕碰的设计目的，通常会根据额定顶升载荷来调整锥度范围，保证在最轻重量的前提下满足结构强度要求；其次是底座法兰的厚度设计，太薄的法兰在承受偏载时容易出现边缘翘曲，导致整个支撑构件倾斜，太厚则会增加不必要的重量，不方便人工搬运，设计时需要结合材料的屈服强度，核算最恶劣偏载工况下的法兰变形量，控制变形量在支撑精度允许的范围内；另外顶部内孔的螺纹精度选择也需要平衡传动顺畅度和承载能力，过高的精度会提升加工成本，过低的精度则会导致螺纹配合间隙过大，顶升时出现晃动，影响支撑稳定性。这类构件的应用场景并不局限于常规的重物顶升，在很多定制化工装里，还可以作为可调支撑脚使用，通过调整螺杆旋入的深度来微调工装的整体水平度，

　　尤其是在焊接工装、装配夹具的设计中，这类可调支撑结构可以适配不同底面形状的工件，不需要针对每个工件定制专用支撑块，大幅降低工装的制造成本和调整时间。从三维建模的角度来看，这类构件的建模过程需要重点关注几个结构细节的处理：底座法兰和锥段的过渡位置需要做圆角处理，避免直角过渡造成的应力集中，圆角半径的选择需要结合铸造或者机加工的工艺要求，不能出现工艺无法实现的过小圆角；顶部内孔的螺纹收尾位置需要做退刀槽设计，保证螺纹加工时能完整加工到有效配合长度，同时避免螺杆旋到底时出现顶死的问题；锥段的外表面不需要做额外的结构特征，光滑的锥面既方便加工时的装夹找正，也能减少使用过程中积灰、积油污的问题，日常维护只需要简单擦拭即可，不需要复杂的保养流程。在实际选型使用时，需要注意这类螺旋支撑构件的载荷适用范围，它更适合静态的支撑载荷，不适合承受持续的冲击载荷，因为螺旋副在冲击载荷下容易出现牙面损伤，影响自锁性能；同时使用时需要保证支撑面的平整度，如果底座放置在倾斜或者松软的地面上，会大幅降低整体的稳定性，容易出现支撑滑脱的风险。整体来看，这类锥座式螺旋顶升支撑构件的设计完全围绕实用场景展开，没有多余的装饰性结构，每个结构特征都对应明确的功能需求，是机械作业场景里非常典型的极简可靠型机械构件。
