发动机动力传递用多缸曲轴结构设计

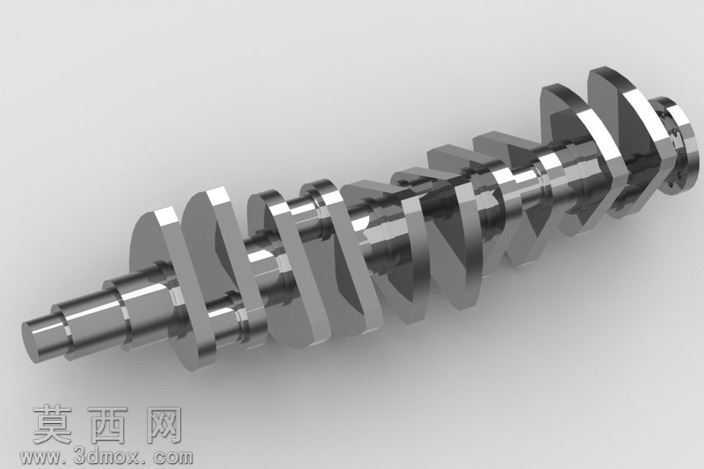

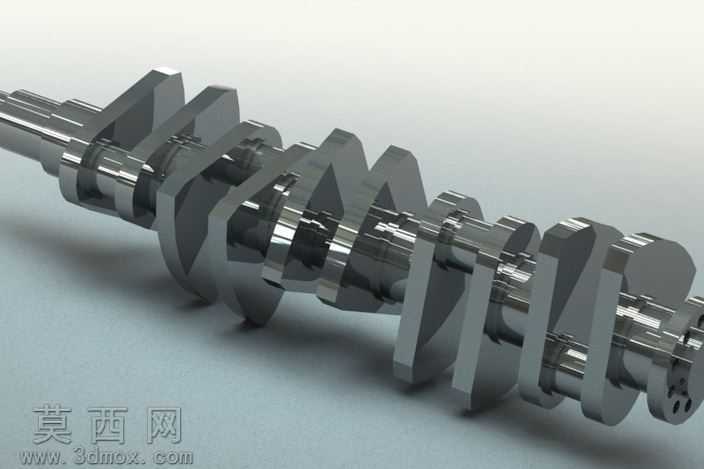

本曲轴三维模型采用CATIA软件完成全参数化建模，建模过程严格遵循内燃机曲轴的实际设计规范，首先以主轴颈的公共轴线为全局定位基准，依次完成各段主轴颈、连杆轴颈、曲柄臂、平衡块、前后端输出轴段的特征搭建。建模阶段优先绘制各轴段的回转截面草图，通过回转特征生成基础轴体结构，再针对曲柄臂与轴颈的过渡位置添加符合应力分散要求的圆角特征，避免应力集中导致的结构失效问题，平衡块部分采用对称式结构设计，通过精确的质量属性计算调整平衡块的轮廓尺寸，确保曲轴运转时的动平衡性能达标。材质渲染阶段采用金属合金钢材质，调整材质的反射率、粗糙度参数，还原锻钢曲轴经精加工后的金属光泽质感，对轴颈的配合面做高光处理，非加工面做哑光金属质感区分，通过环境光遮蔽效果强化各结构段的层次关系，清晰展现曲轴的整体结构轮廓。结构设计上，该曲轴为直列多缸机型配套设计，各连杆轴颈按照设定的点火间隔角完成周向相位排布，保证发动机各缸做功行程的均匀交替，主轴颈与连杆轴颈之间设置有充足的润滑油道预留空间，前端轴段预留皮带轮、正时齿轮的安装定位结构，后端轴段预留飞轮连接的法兰与定位销孔结构，整体结构完全匹配内燃机曲柄连杆机构的装配要求。设计过程中充分考虑曲轴的实际工况需求，对曲柄臂的厚度、轴颈的直径参数做了合理匹配，既保证整体结构具备足够的抗弯、抗扭强度，又尽可能控制曲轴的整体重量，减少运转过程中的惯性载荷，模型的各特征参数均可编辑调整，可直接用于同类型发动机的结构设计参考、运动仿真分析以及装配干涉校验工作。
