奔驰三叉星标识多辐铝合金汽车轮辋

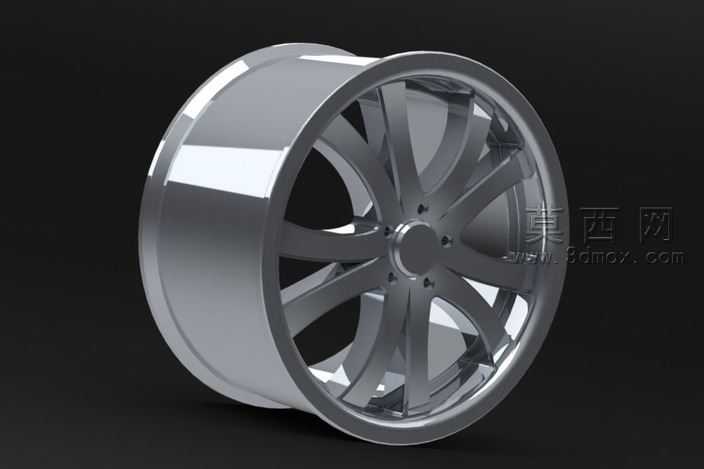

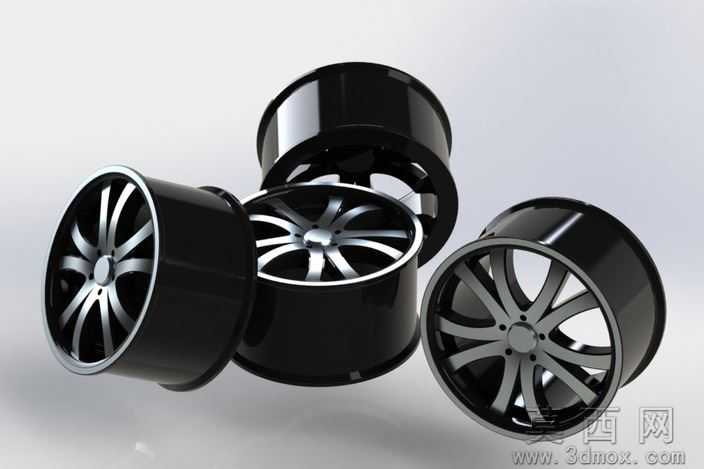

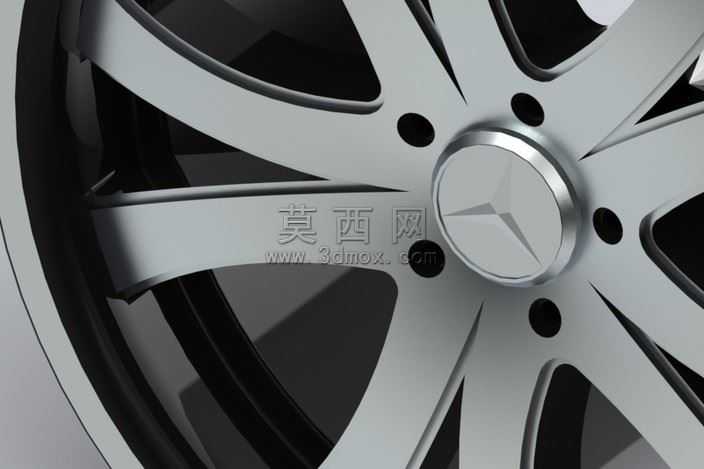

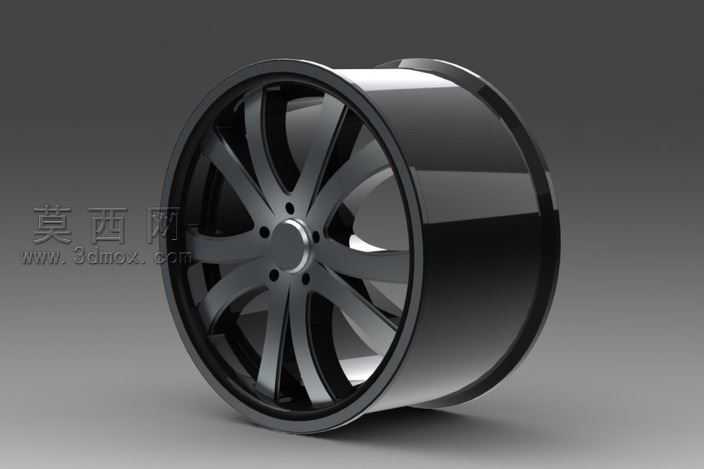

本作品为适配奔驰乘用车型的多辐式铝合金轮辋三维模型，建模阶段以实车原厂轮辋的实测尺寸为基准，在SolidWorks软件中采用自顶向下的参数化建模逻辑搭建整体结构：首先绘制轮辋的中心定位基准轴与安装端面基准面，确定轮辋的节圆直径、中心孔直径、螺栓孔分布位置等核心安装参数，确保后续装配时可与车辆轮毂轴承、固定螺栓精准匹配。轮辐部分采用七组双辐条的分叉式造型设计，每根辐条从中心盖区域向外延伸至轮辋胎圈座位置，建模时通过多段样条曲线勾勒辐条的侧面轮廓，再使用放样特征生成辐条的基础实体，之后对辐条的棱边做不等半径圆角过渡处理，还原实车轮辐的流线型切削质感，同时兼顾辐条的力学受力合理性，避免应力集中问题。中心盖区域单独建模，精准还原奔驰三叉星标识的立体造型，标识与中心盖基座采用嵌入式装配结构，还原实车的装配逻辑。轮辋的轮缘、胎圈座、气门嘴孔等结构均严格按照乘用车轮辋的行业标准尺寸建模，气门嘴孔位置设置在两组辐条的间隙区域，符合实际使用中的安装与充气操作需求。材质与渲染阶段，轮辋主体采用亮面铝合金材质，调整材质的反射率、粗糙度参数模拟原厂电镀抛光的金属质感，中心盖区域做哑光金属与亮面标识的材质区分，轮胎搭配部分采用哑光黑色橡胶材质，通过环境HDR贴图模拟真实光照环境，渲染出轮辋表面的高光反射、明暗层次，清晰展现轮辋的曲面造型与细节结构。整体模型结构完整，无冗余几何特征，各部件的装配关系清晰，可用于汽车改装方案展示、车辆外观渲染、零部件结构教学等场景，建模过程中对轮辋的壁厚、辐条厚度等参数做了合理还原，符合铝合金铸造轮辋的实际生产工艺要求。
