登山防滑冰爪穿戴装备三维设计

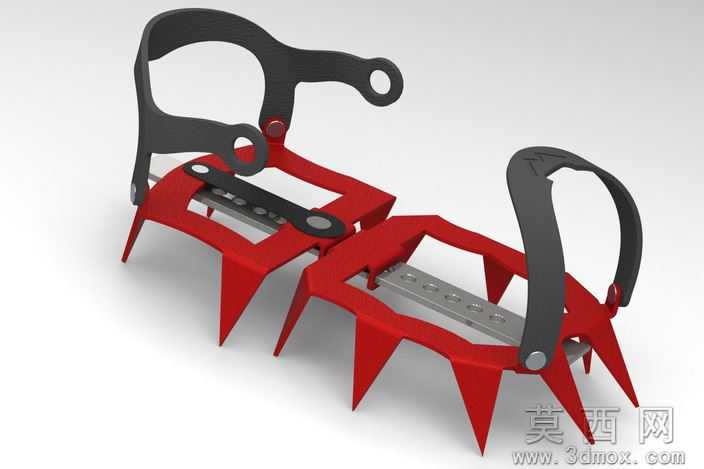

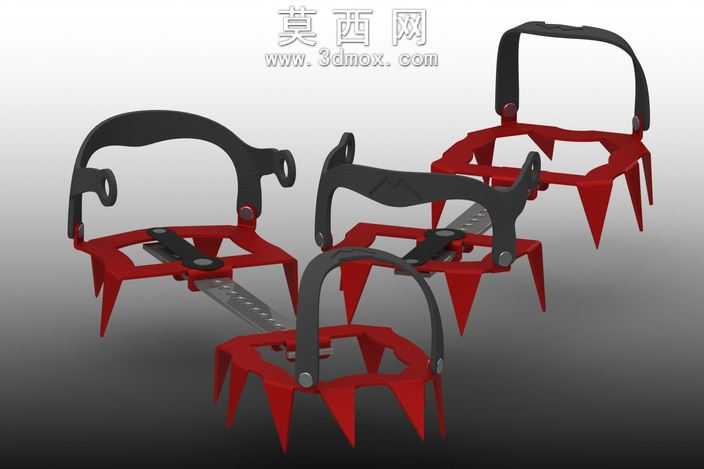

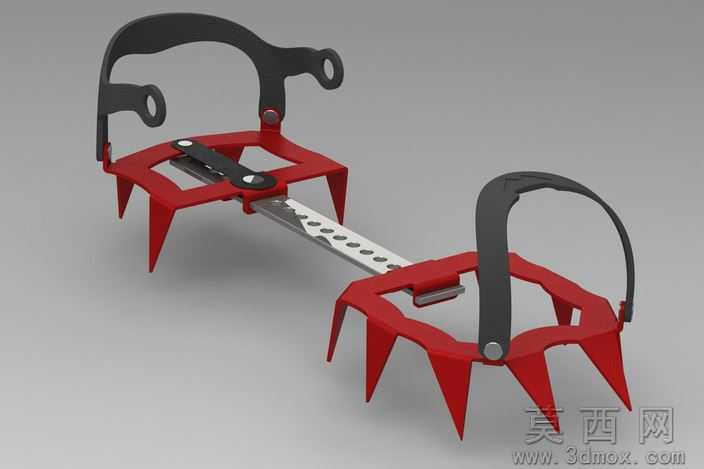

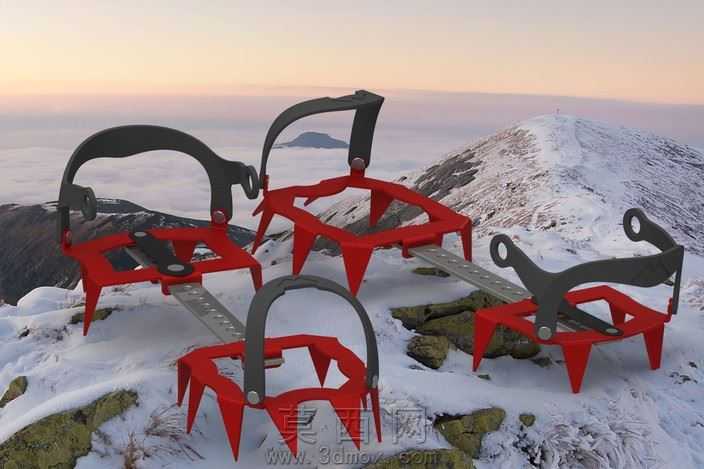

本作品为登山防滑冰爪的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先对冰爪的整体功能逻辑进行拆解，将整套装备分为左右对称的爪体框架、绑缚固定结构、长度调节机构三个核心模块逐一构建。爪体框架部分采用高强度金属材质设定，建模时精准还原每根冰齿的倾斜角度与尖锐度，八根冰齿沿框架底部均匀分布，每根齿的锥度、长度都经过反复参数调整，确保在冰面接触时能获得足够的刺入深度与抓附力，框架边缘做了圆弧过渡处理，避免使用过程中剐蹭衣物或划伤使用者。绑缚结构部分采用柔性绑带与硬质卡扣结合的设计，建模时分别对硬质的塑料卡扣、弧形贴合支架做了曲面优化，弧形支架完全贴合登山鞋的鞋帮与鞋头轮廓，绑带的走线槽位预留了足够的调节余量，确保不同尺码的登山鞋都能牢固绑定，不会在行进过程中出现松脱移位。中间的长度调节机构采用带定位孔的金属滑条设计，建模时精准绘制滑条上的等距定位孔与对应的弹性锁扣结构，滑条与两侧爪体框架的滑槽做了间隙配合设定，既保证长度调节时滑动顺畅，又能在锁止后无旷量，适配不同鞋码的使用需求。渲染阶段采用Keyshot完成材质与场景表现，金属爪体部分赋予磨砂合金钢材质，还原金属的冷峻质感与细微的磨砂颗粒感，绑带与弧形支架部分分别赋予耐磨尼龙织带材质与硬质工程塑料材质，通过调整材质的粗糙度、反光度参数，区分不同部件的质感差异，场景采用简洁的灰色渐变背景，搭配柔和的侧方打光，清晰展现冰爪的整体结构与部件细节，同时通过阴影效果强化冰爪的立体形态。设计过程中充分考虑户外使用的实际场景，所有结构都避免了易积冰的死角，冰齿与框架的连接位置做了加强筋设计，提升整体抗冲击强度，绑缚结构的卡扣位置做了加大处理，方便使用者佩戴防寒手套时也能快速操作，整套模型的装配关系完全符合实际生产的装配逻辑，各部件之间无干涉，可直接用于后续的结构验证与原型打样。
