法兰连接手动截止阀剖视结构三维设计

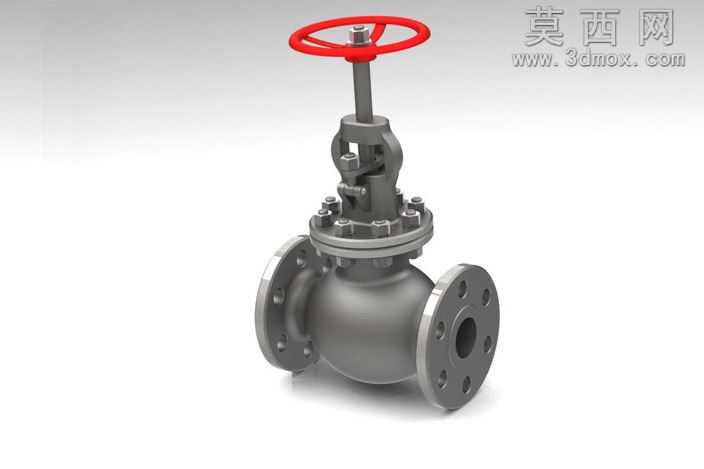

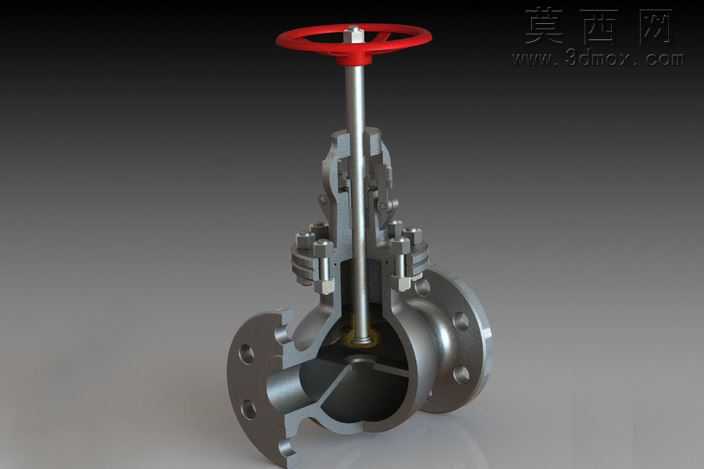

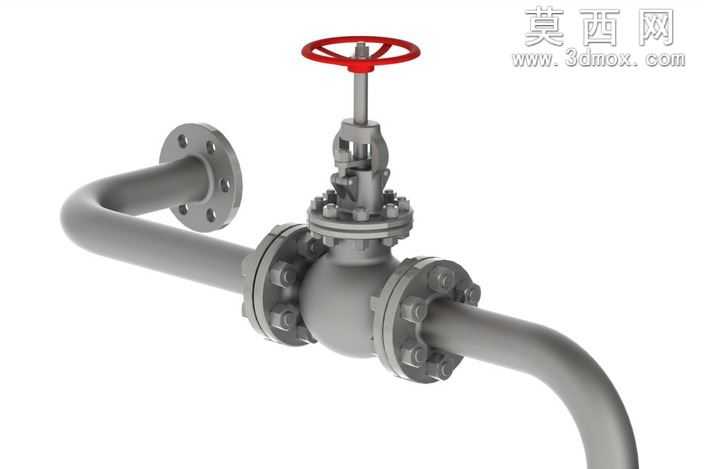

本作品为法兰连接式手动截止阀的三维设计模型，采用剖视展示形式完整呈现阀门内部全部结构细节，建模过程严格遵循截止阀的实际设计规范与尺寸比例，在三维建模软件中完成全参数化结构搭建。建模阶段首先完成阀体主体的轮廓构建，针对法兰端的螺栓孔、介质流道的变径曲面、阀座密封面的精密配合结构逐一进行特征绘制，保证阀体部分的壁厚、流道通径完全符合工业阀门的设计标准，同时对阀体外部的铸造圆角、法兰密封面的水线结构做了精细化还原，避免模型出现棱角生硬、结构失真的问题。随后依次完成阀杆、闸板启闭件、填料压盖、压紧螺栓、支架、顶部手轮等零部件的独立建模，其中阀杆的梯形传动螺纹、手轮的轮辐加强结构、填料函的多层密封装配结构都做了1:1的细节复刻，所有零部件之间保留了真实的装配间隙与配合关系，可直接用于装配干涉检查、结构原理演示场景。材质渲染阶段针对不同零部件匹配对应工业材质：阀体与支架部分采用铸钢哑光金属材质，还原铸件表面的细微磨砂质感；阀杆与螺栓紧固件采用抛光不锈钢材质，体现金属加工件的光亮金属质感；顶部操作手轮采用红色酚醛塑料材质，还原工业阀门手轮的真实色彩与哑光塑料质感；密封面位置做了高光金属处理，突出密封配合面的精密加工特性。渲染时采用半剖视角展示，既保留了阀门外部的完整法兰连接结构、顶部操作结构的外观形态，又清晰呈现了内部介质流道走向、启闭件与阀座的配合位置、阀杆的传动路径、填料密封的装配层次，能够直观展示截止阀通过旋转手轮带动阀杆升降、从而控制管路介质通断的工作原理。设计过程中充分考虑了模型的实用性，所有结构特征均可编辑，可根据不同的压力等级、通径参数快速调整尺寸，适配不同的管路设计场景，既可以作为机械设计教学中阀门结构讲解的演示素材，也可以为管路系统设计、阀门产品改型设计提供精准的三维参考模型，模型的结构完整性与细节还原度能够满足工业设计、教学演示、产品展示等多场景的使用需求。
