带螺纹锁结构铝合金登山安全扣三维设计

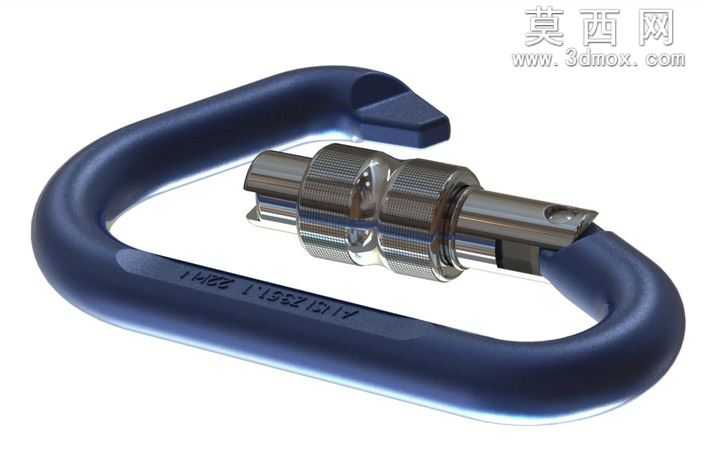

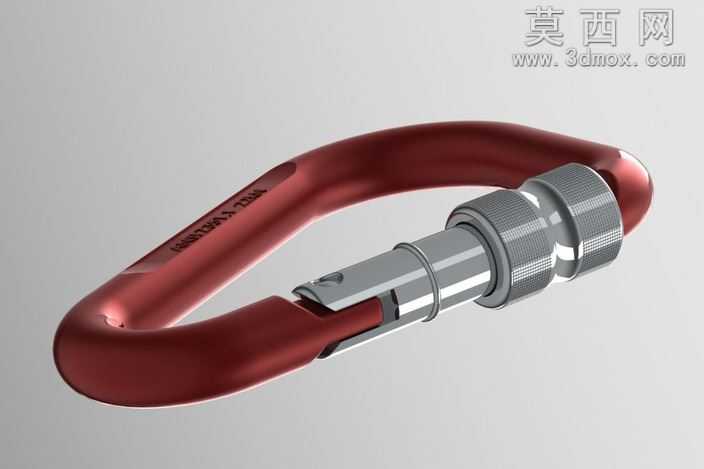

本作品为带螺纹锁止结构的登山安全扣三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械五金件的设计规范，先通过草图绘制勾勒出D型扣身的轮廓曲线，再通过扫描特征生成扣身的主体曲面，针对扣身的受力过渡区域做了圆角优化处理，避免应力集中问题，完全匹配实际五金产品的生产加工工艺要求。模型的螺纹锁套部分单独拆分建模，先绘制锁套的外轮廓圆柱特征，再通过螺旋线扫描生成表面的滚花纹理与内部的配合螺纹，精准还原了螺纹锁止结构的运动逻辑，锁舌与扣身开口处的配合间隙控制在0.1mm以内，既保证锁止状态下的结构稳定性，也能实现顺畅的旋拧解锁操作，完全符合真实登山扣的使用逻辑。材质渲染阶段，扣身主体采用阳极氧化铝合金材质，调整材质球的金属度、粗糙度参数，还原出酒红色氧化层细腻的哑光金属质感，边缘处做了轻微的磨损效果处理，提升模型的真实感；锁套与锁舌部分采用镀铬不锈钢材质，调高材质的反射参数，还原金属镀铬层光亮的镜面反射效果，不同材质的质感区分清晰，光影过渡自然。结构设计上采用经典的D型承重结构，受力点集中在扣身的弧形背部，相比普通圆形扣身拥有更高的承重强度，螺纹锁结构可以避免使用过程中意外触碰导致锁舌开启，大幅提升户外使用的安全性，扣身侧面预留的标识区域通过包覆特征刻蚀参数标识，还原工业产品的细节设计。整个模型的所有特征均保留完整的建模历史参数，可根据实际使用需求调整扣身尺寸、锁套规格、材质参数，适配不同承重等级的户外作业、登山攀岩、装备挂载等场景的使用需求，建模过程中对所有配合部件做了干涉检查，确保各部件之间无结构干涉，可直接用于后续的工程图导出、3D打印验证或者产品开模参考。
