啮合式直齿圆柱齿轮传动结构设计

项目分类:齿轮 发布时间:2021-11-08 ID:375630
  • 啮合式直齿圆柱齿轮传动结构设计

  这套直齿轮传动结构,是机械传动系统里应用最广泛的基础动力传递组件,日常在轻工输送设备、小型机床进给机构、农用机械动力分配单元、自动化生产线的分度传动工位都能见到它的身影,核心作用是在平行轴之间传递恒定转速比的旋转动力,不会像带传动那样出现打滑丢转的问题,传动效率能稳定保持在较高区间,适合中低负载、定传动比的动力传输场景。

  从实际使用的工况适配来看,这套啮合结构的齿形采用标准渐开线齿廓设计,齿向为直齿平行于齿轮轴线,加工时可以直接用滚齿、插齿工艺一次成型,不需要额外的螺旋角导程调整,加工成本比斜齿轮低不少,装配时也不需要调整轴向啮合位置,对安装座的轴向定位公差要求更宽松,很适合批量应用在对成本控制较严的通用机械设备上。实际运行时,两个齿轮的轮齿沿全齿宽同时进入啮合、同时退出,啮合过程中不会产生轴向分力,支撑转轴的轴承只需要承受径向载荷,选型时可以不用考虑轴向承载能力,进一步降低整套传动机构的配套成本。

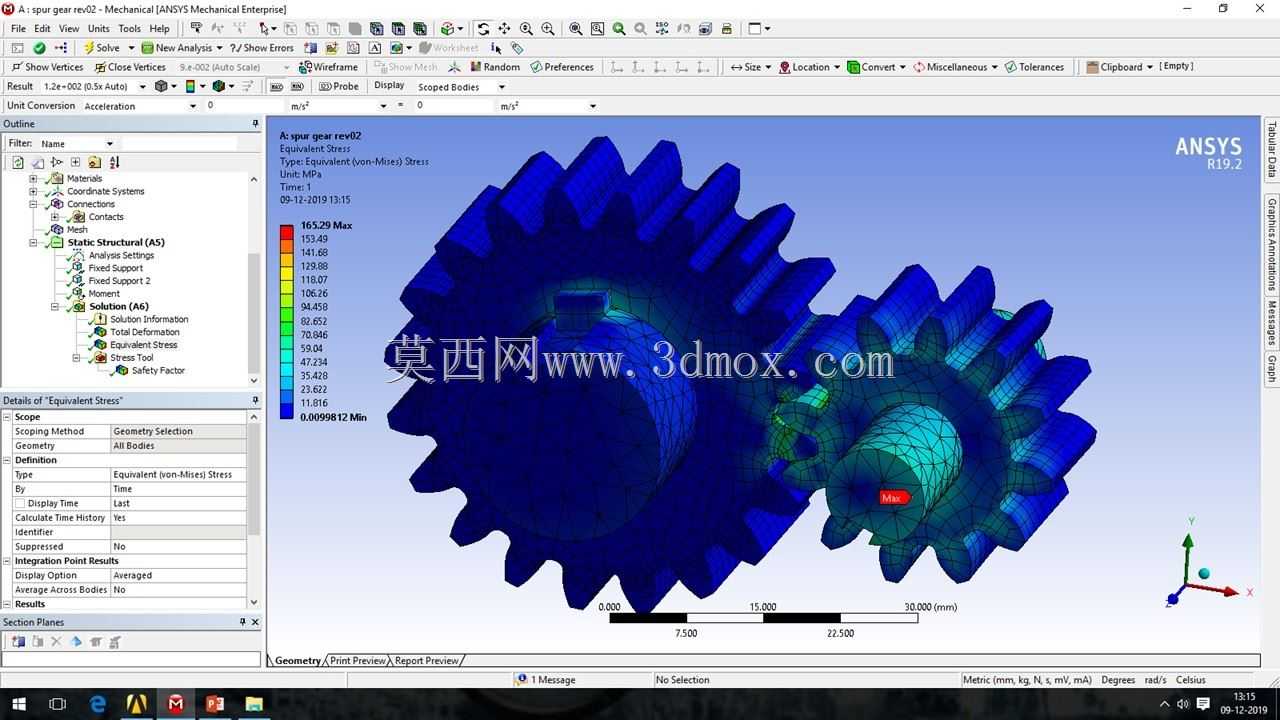

  设计这套结构的时候,首先要匹配安装空间的边界限制,两个齿轮的中心距需要严格按照模数与齿数和的一半计算,预留0.1-0.2mm的侧隙避免热胀卡滞,齿顶圆的外轮廓不能超出安装腔体的内壁,防止运转时轮齿和壳体发生剐蹭。轮齿的齿厚需要根据传递的额定扭矩核算,齿根处做了标准的圆角过渡,避免应力集中导致断齿,从有限元分析的应力云图也能看到,啮合接触位置的应力分布均匀,最大应力集中在齿面接触区与齿根过渡位置,都在常用结构钢的许用应力范围内,满足长期循环运转的强度要求。轮毂位置的轴孔与键槽尺寸,是和配套的传动轴、平键做了适配设计,安装时可以通过平键传递扭矩,轴端用挡圈或者轴端压板做轴向固定,不需要额外设计复杂的锁紧结构。

  在实际设备装配调试时,这套直齿轮结构的安装门槛很低,只需要保证两根平行轴的平行度公差在允许范围内,啮合侧隙用塞尺调整到设计值,就能保证平稳运转,不会出现偏载、异响的问题。日常维护也比较简单,定期在齿面涂抹润滑脂或者加注齿轮油,就能减少齿面磨损,延长使用寿命。和其他传动形式比,直齿轮传动的瞬时传动比恒定,传动精度有保障,用在需要精准定比传动的工位,比如小型包装设备的送料辊传动、自动化设备的转盘分度传动,都能保证工位动作的同步性,不会因为传动误差导致工位错位。另外这套结构没有复杂的异形曲面,三维建模时参数化调整很方便,只需要修改模数、齿数、齿宽参数,就能快速衍生出不同传动比、不同负载能力的适配型号,不用重新从零开始构建齿形,能大幅缩短不同设备的传动系统设计周期。

  从安装边界来看,齿轮的轴向总宽度要和安装腔的轴向预留空间匹配,轮毂的突出长度不能和腔体内的其他零部件发生干涉,齿轮的外径要预留出润滑脂的留存空间,避免运转时润滑脂被离心力全部甩离齿面。如果是用在开式传动的场景,齿面的硬度可以做的稍高一些,应对粉尘杂质带来的磨粒磨损;如果是闭式箱体里的传动,齿面可以做调质处理,保证芯部韧性,承受一定的冲击载荷。
