80mm规格环形紧固管夹三维设计

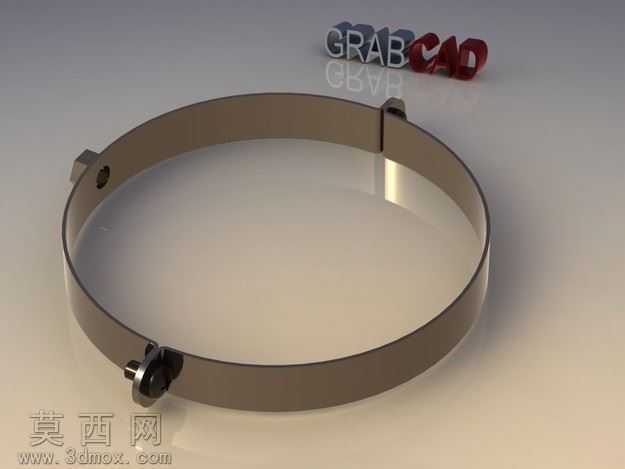

本作品为适配80mm管径的环形紧固管夹三维模型，建模阶段采用参数化设计思路，首先以基准平面绘制管夹主体的环形轮廓，通过拉伸命令生成等壁厚的环形带身主体，严格控制带身的厚度与宽度参数，保证整体结构的强度冗余同时避免材料浪费。针对管夹两端的连接耳结构，通过凸台拉伸生成带安装孔的耳座，对耳座与环形带身的衔接处做圆角过渡处理，消除应力集中的结构隐患，安装孔采用同轴心约束定位，保证两侧耳座的孔位完全对齐，适配标准紧固件的装配需求。环形带身上的定位凸点采用小尺寸凸台拉伸生成，定位点的位置经过尺寸校核，可在管夹扣合时实现精准对位，避免安装过程中出现错位偏移。材质渲染阶段，为模型赋予哑光金属钢材材质，调整材质的粗糙度、金属度参数，还原冷轧钢冲压成型后的真实表面质感，对模型边缘做细微的倒角光影处理，模拟五金零件加工后的边缘钝化效果，渲染时采用柔和的工作室打光方案，多角度呈现管夹的结构轮廓与曲面过渡细节。结构设计上充分考虑管夹的实际使用场景，环形主体的内径严格匹配80mm管道的外径公差范围，带身的弧度经过曲率连续校验，保证与管道外壁贴合时受力均匀，两端连接耳的厚度经过受力模拟验证，在螺栓锁紧的工况下不会出现结构变形，整体模型的所有特征均保留可编辑参数，可根据不同管径需求快速调整尺寸生成对应规格的管夹模型，建模过程中对所有配合面做了公差预留，确保后续导出至装配环境时可与螺栓、管道等配件实现无干涉装配，模型的曲面无破面、无重叠特征，几何拓扑结构规整，可直接用于工程出图、3D打印验证或者产品演示动画制作。
