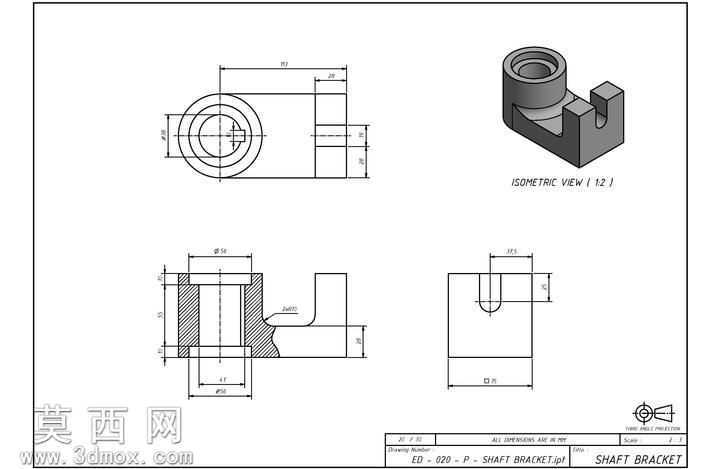

带U型卡槽的同轴套座机械零件

本作品为典型的机械基础练习类零件建模成果，整体采用同轴回转主体搭配侧置U型卡槽支座的组合结构，建模过程严格遵循工程制图的投影对应规则，先通过二维草图绘制主视方向的回转截面轮廓，以中心轴线为旋转轴完成主体套筒部分的基础建模，保证内孔与外圆的同轴度公差符合基础零件的设计要求，内孔设置为阶梯通孔结构，可适配不同直径的轴类零件穿装定位，外圆柱面的台阶结构可实现轴向安装限位。侧置支座部分与套筒主体采用一体化建模方式，先绘制支座的侧视轮廓草图，通过拉伸特征生成支座基体，再对支座顶部的U型开口槽进行切除特征操作，槽口的半圆轮廓与直边段平滑过渡，槽宽尺寸与配套卡装零件的尺寸匹配，可实现侧向卡接定位的功能。建模过程中对套筒与支座的连接部位做了圆角过渡处理，避免应力集中问题，同时还原了工程图中剖面线对应的实体结构，保证剖视图表达的内部空腔、壁厚尺寸与三维实体完全对应。渲染阶段采用哑光金属材质模拟普通钢制机加工零件的质感，对配合面、安装端面做了轻微的光泽处理区分加工面与非加工面，轴测视角的渲染图清晰展示零件的整体空间结构，各投影视图的尺寸标注与三维模型的实际尺寸一一对应，可作为机械制图入门、三维建模基础练习的参考案例，帮助学习者掌握回转类与拉伸类组合零件的建模思路，理解二维工程图与三维实体之间的投影对应关系，掌握从二维图纸还原三维实体的基本建模流程，熟悉特征建模中旋转、拉伸、切除、圆角等基础命令的使用场景，建模过程中严格遵循机械设计的尺寸规范，各结构的壁厚、过渡圆角均符合常规机械零件的设计要求，无薄壁、尖角等不合理结构，可直接用于后续的装配练习、工程图生成练习等教学场景。
