水下机器人用螺旋推进驱动装置结构

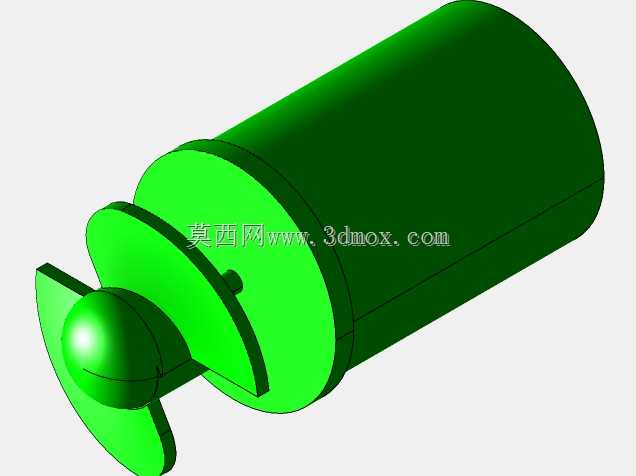

　　这款螺旋推进驱动装置，主要适配小型水下观测机器人、浅水域作业ROV的动力输出场景，在近岸水产养殖巡检、水下管道目视排查、小型水体环境采样这类轻载水下作业场景中，作为核心直行推进单元使用。从结构设计逻辑来看，整体采用同轴直连布局，动力输出段与螺旋桨推进段直接衔接，没有额外的传动换向结构，能最大程度降低水下传动环节的密封风险，同时减少动力传递过程中的损耗。装置的主体舱段为圆柱型结构，这个外形设计并非随意选择，圆柱构型在水下运动时的迎流阻力远低于方形或其他异形截面结构，同时圆柱面的周向密封更容易实现，只需要在端盖位置设置径向密封槽，搭配O型密封圈就能满足浅水深的静密封要求，不需要额外设计复杂的密封补偿结构，适配0.5管规格PVC材质ROV机身的安装需求，安装时可以直接通过舱体端部的法兰凸台与机身框架卡接，不需要额外设计定制化的安装转接件，能大幅缩短小型ROV的组装周期。

　　前端的螺旋桨采用三叶式结构，桨叶的导边做了圆弧过渡处理，不会出现尖锐边缘，一方面是避免水下运动时缠绕水草、渔网等漂浮杂物，另一方面圆弧导边能降低桨叶旋转时的空泡效应，减少推进过程中的振动与噪音，对于搭载观测摄像头的小型ROV来说，更低的振动能避免画面出现抖动，提升观测成像的清晰度。桨叶前端设置的半球型整流帽，作用是梳理来流，让水流均匀进入桨叶工作面，避免桨叶根部出现紊流区，提升推进效率的同时，也能防止杂物直接卡入桨叶与舱体的间隙中。

　　从安装边界来看，装置整体的最大外径与配套PVC管的外径保持一致，安装后不会在机身位置出现突兀的凸起，能保证ROV整体的流线型完整性，轴向长度控制在紧凑区间，不会占用过多机身内部的载荷空间，预留出的空间可以搭载电池、摄像头、控制板等其他功能模块。舱体与桨叶衔接的位置设置了凸起的挡边结构，这个结构一方面是作为端盖密封的压紧限位，另一方面能阻挡桨叶旋转带动的水流直接冲刷端盖密封位置，减少水流中泥沙颗粒对密封件的磨损，提升装置的水下使用寿命。

　　在功能特性上，这款驱动装置的输出特性匹配小型ROV的低速大推力需求，不需要搭配高转速动力单元，在较低转速下就能输出足够的直行推力，满足小型ROV在静水中0.5-1节的巡航速度要求，同时直连结构的转动惯量更小，动力响应速度更快，在ROV需要调整航速、规避水下障碍物时，能快速跟随控制信号调整推力输出，不会出现明显的动力滞后。结构上没有易损的传动啮合部件，长期在水下使用时，只需要定期检查密封件的老化情况，不需要对传动结构做额外的润滑维护，适配小型ROV低成本、易维护的设计定位。设计过程中特意将桨叶与舱体的间隙控制在合理范围，既不会因为间隙过小导致杂物卡滞停转，也不会因为间隙过大造成水流回流损失推进效率，经过实际流场校核，这个间隙值在浅水域含少量泥沙、漂浮碎屑的水体中，卡滞概率能降到极低水平，不需要额外加装防护网罩，避免防护网带来的额外阻力。
