带凸台中心孔圆盘类机械支撑构件

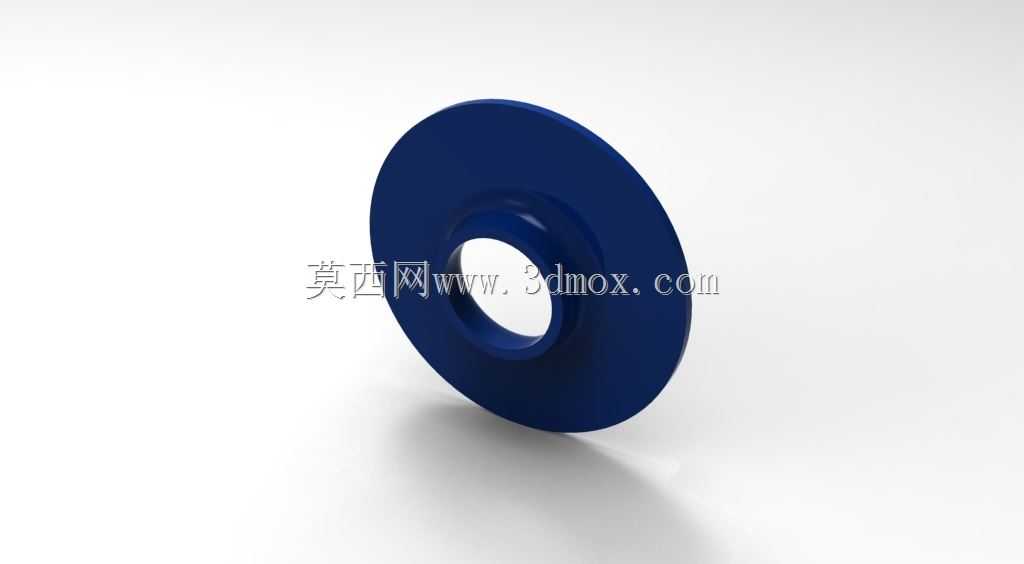

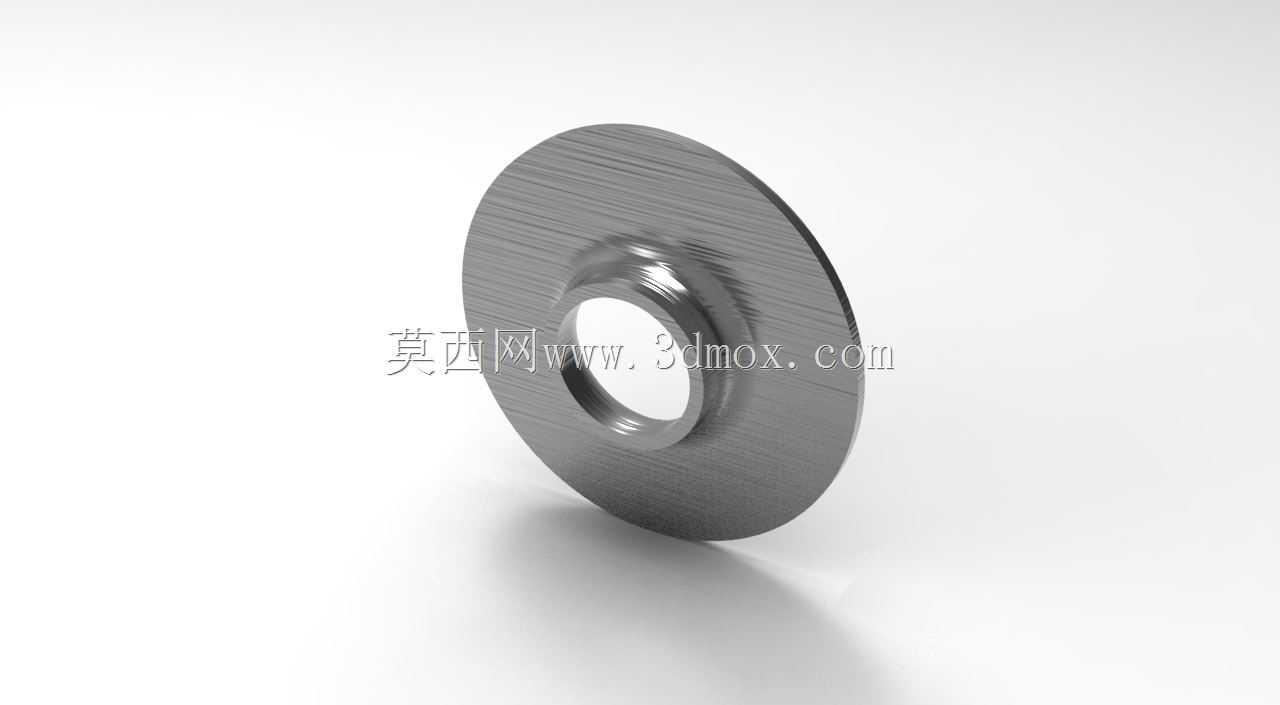

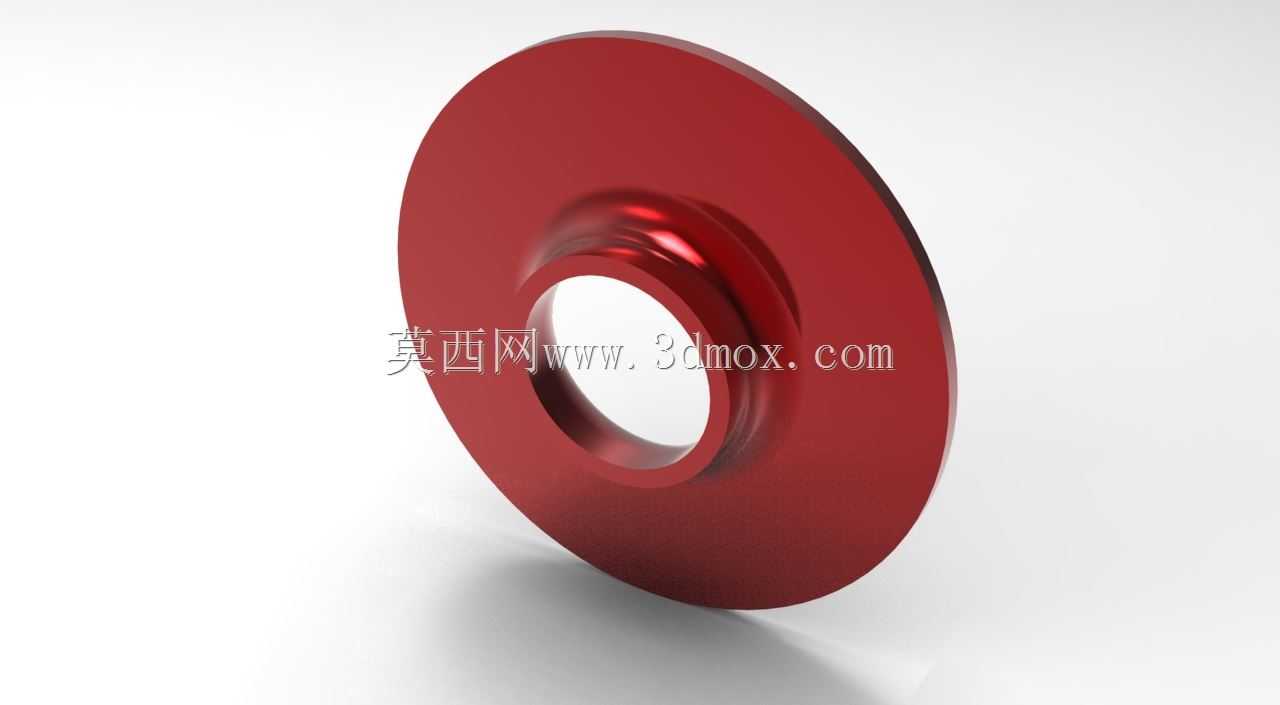

　　该构件属于盘类支撑连接件，整体采用回转体构型，主体为扁平圆盘，一侧盘面延伸出同轴凸台，中心开设贯通圆孔，结构简洁且受力路径明确。从实际工况适配来看，这类构件常布置在传动轴系的轴向定位环节，也可作为管路对接、轻型机架层板连接的过渡支撑件，在轻工输送线、小型实验装置、通用机电设备的装配场景中较为常见。凸台结构的核心作用是增加与配合件的轴向接触长度，相比纯平圆盘，它能在不显著增加整体重量的前提下提升配合面的贴合稳定性，减少螺栓预紧后盘面出现局部翘曲的概率；中心贯通孔主要用于穿装轴件、定位销或紧固螺杆，孔壁与凸台保持同轴，可保证装配后相邻部件的回转或定位同轴度。

　　设计过程中，圆盘外径需结合安装空间的边界尺寸确定，要预留出周边紧固件的操作空间，避免与相邻管线、机架筋条发生干涉；凸台的高度要匹配被支撑件的沉孔深度或轴向定位间隙，过高会导致装配后出现轴向窜动余量不足，过低则无法起到有效定位作用。中心孔的直径需与穿装件的公称尺寸匹配，若用于旋转轴穿过，孔壁与轴表面需预留合理的配合间隙，防止运行过程中因热胀出现卡滞；若作为螺栓过孔，孔径要略大于螺栓外径，抵消装配时的少量位置偏差。圆盘的厚度直接影响构件的抗弯能力，在承受侧向偏载的场景下，可适当增加盘厚或在凸台与盘面交接处设置圆角过渡，降低应力集中带来的断裂风险。

　　从建模逻辑来看，该零件以旋转特征为基础构建主体轮廓，先绘制包含圆盘外圆、凸台外圆、中心孔的半剖截面，绕中心轴回转生成基础实体，再根据装配需求处理端面倒角与交接圆角。端面倒角主要用于去除加工锐边，同时引导紧固件顺利装入；凸台根部的圆角可优化应力分布，避免在交变载荷作用下从交接处萌生裂纹。构件的两个端面需保证平面度要求，尤其是与其他零件贴合的盘面，平面度偏差过大会导致装配后出现间隙，影响连接刚性。

　　在设备选型与装配环节，该构件可根据载荷大小选用不同材质，普通工况下采用普通碳钢即可满足强度需求，若存在腐蚀环境或轻量化要求，也可更换为不锈钢或铝合金材质。表面处理方式可根据使用场景选择发黑、镀锌或阳极氧化，提升构件的防锈能力。安装时需保证凸台朝向被定位的一侧，使凸台完全嵌入对应配合位，再通过中心孔穿装紧固件，紧固过程中要对称施力，避免圆盘因单侧受力过大发生变形。对于有同轴度要求的传动场景，装配后需检测盘面对轴线的跳动量，确保其不会对轴系运转造成额外偏载。该构件没有复杂的异形曲面，加工工艺性良好，可通过棒料车削直接成型，适合批量生产，也能在非标设备改造中快速适配不同的安装尺寸需求。
