三球连杆式几何分子结构教学演示件

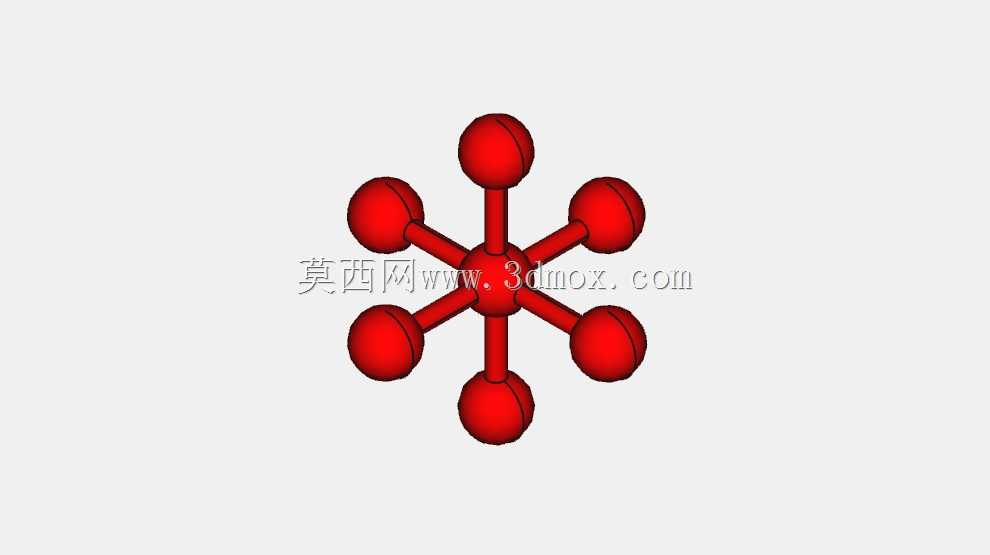

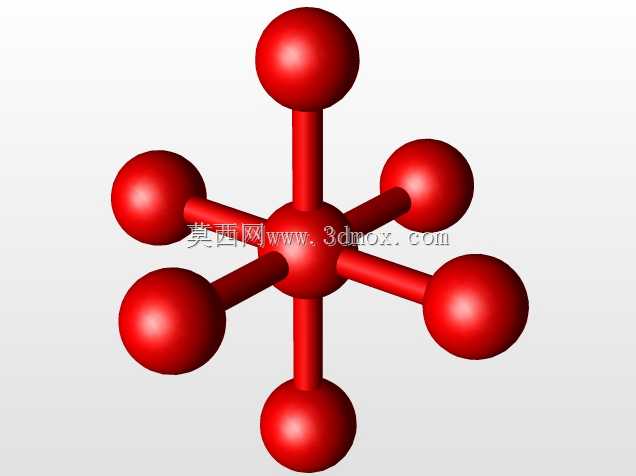

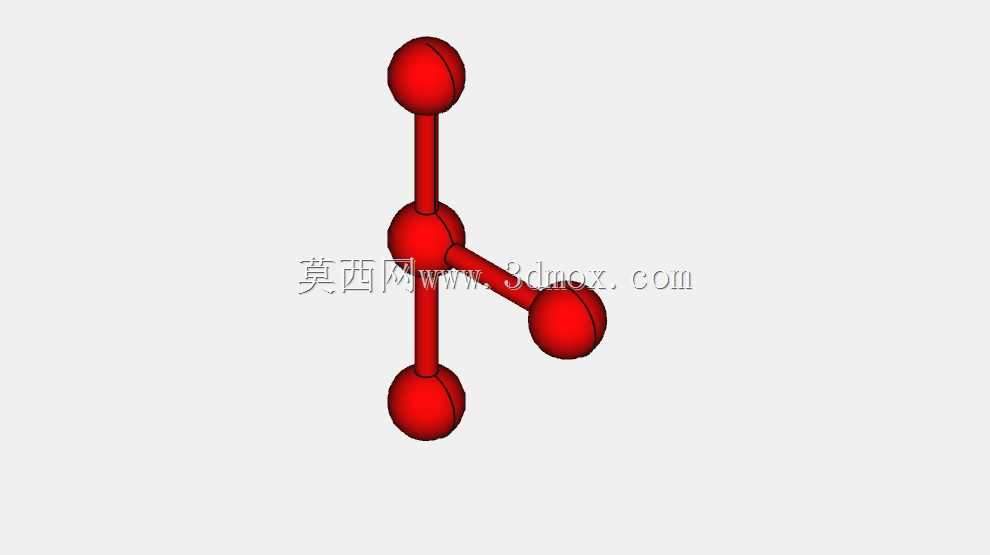

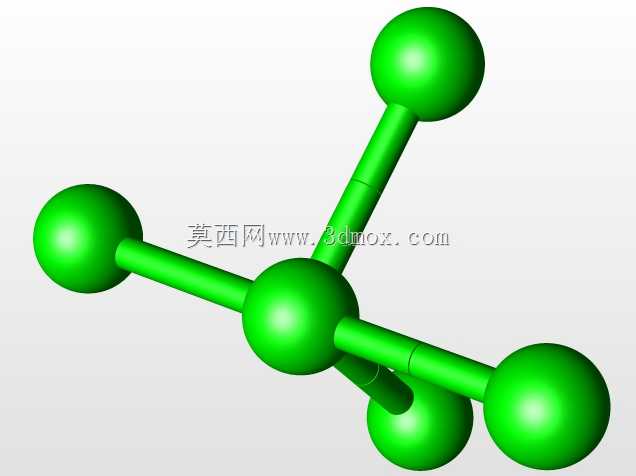

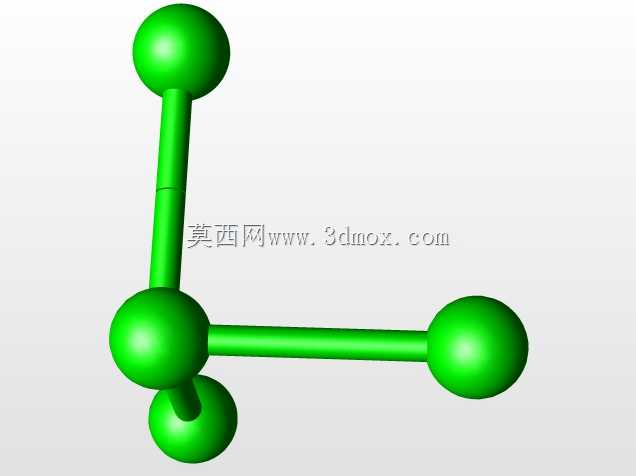

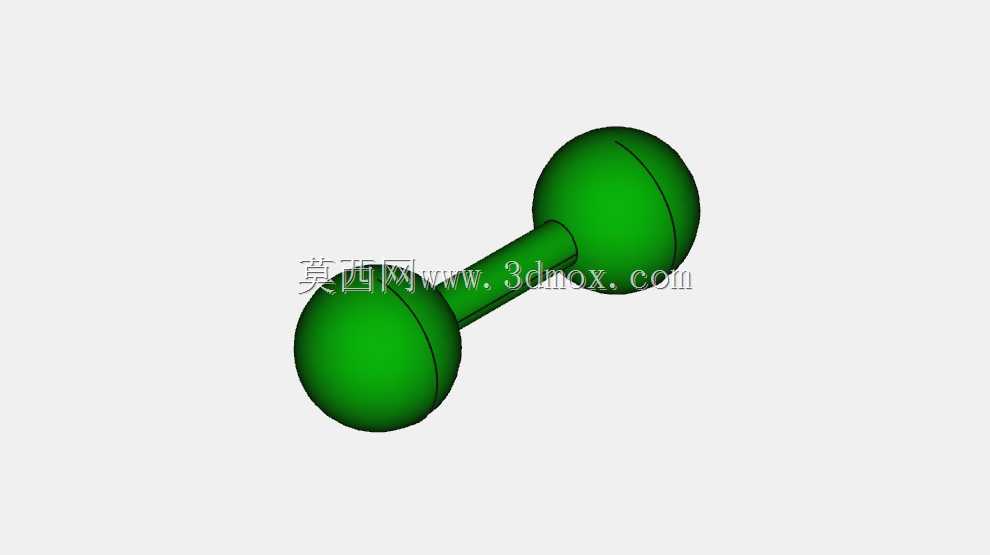

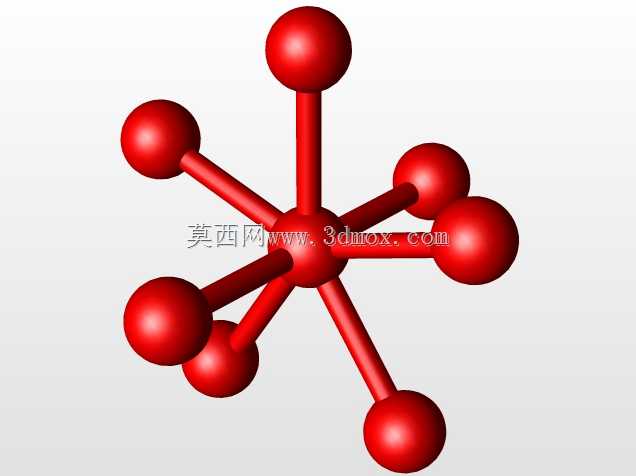

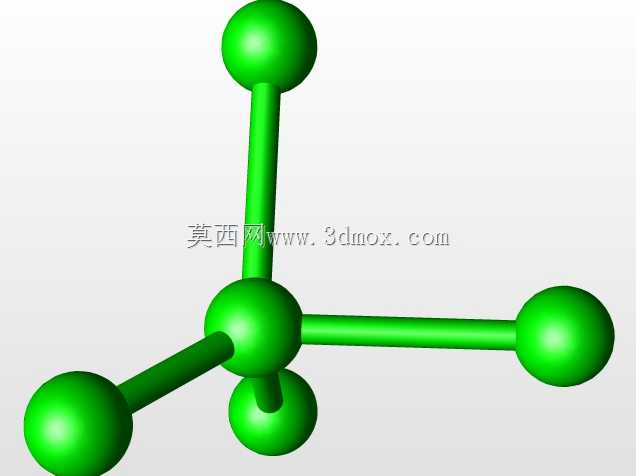

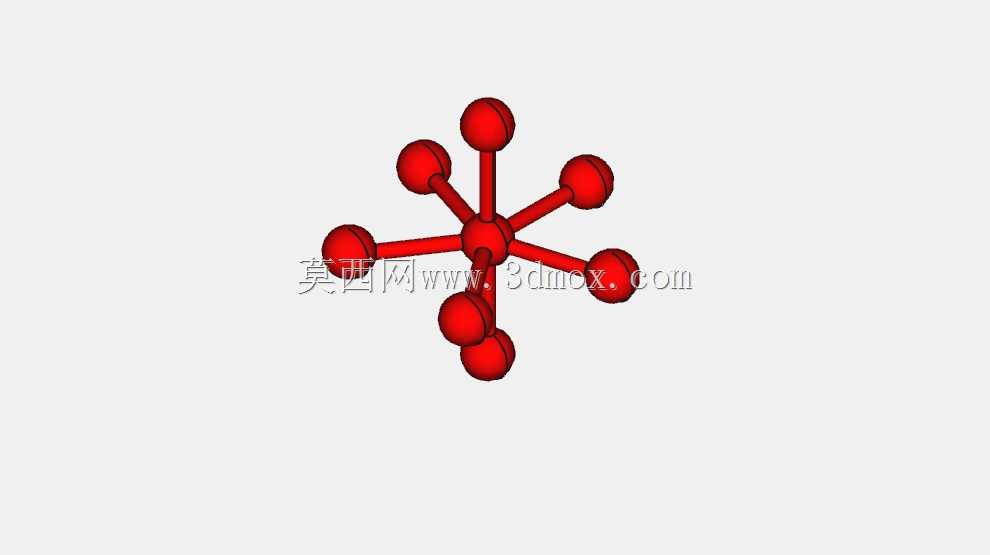

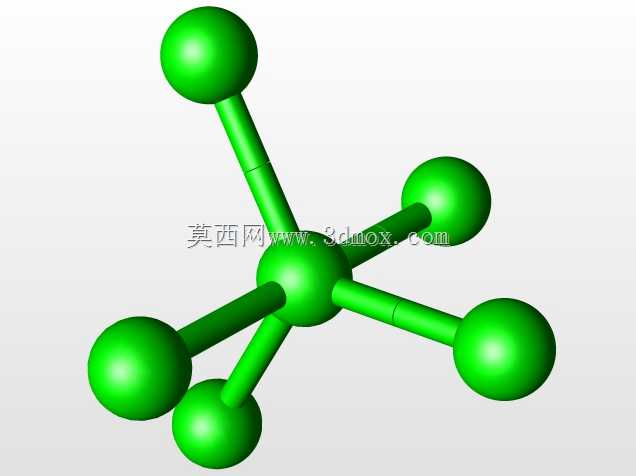

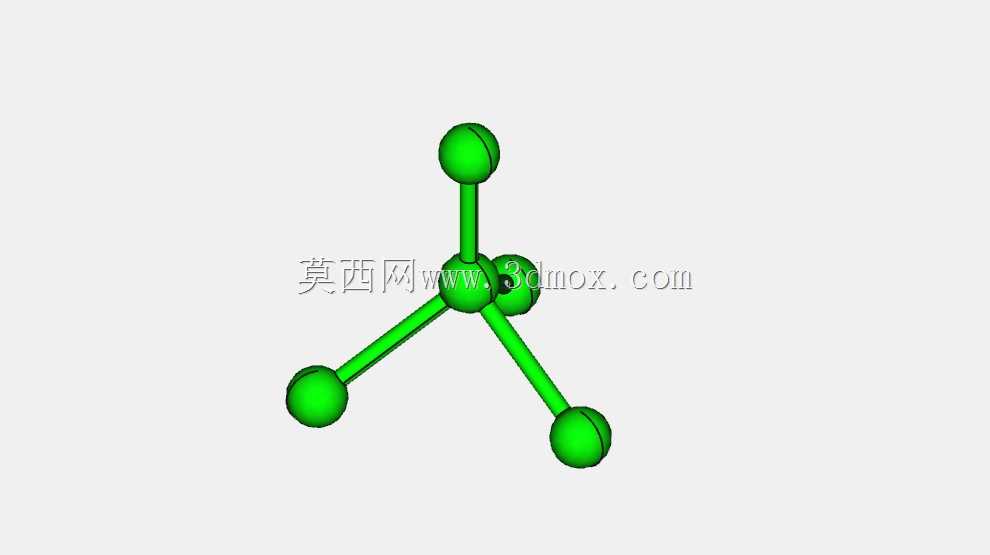

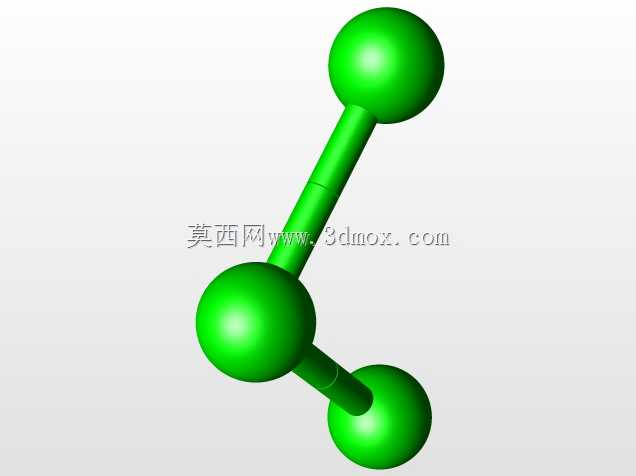

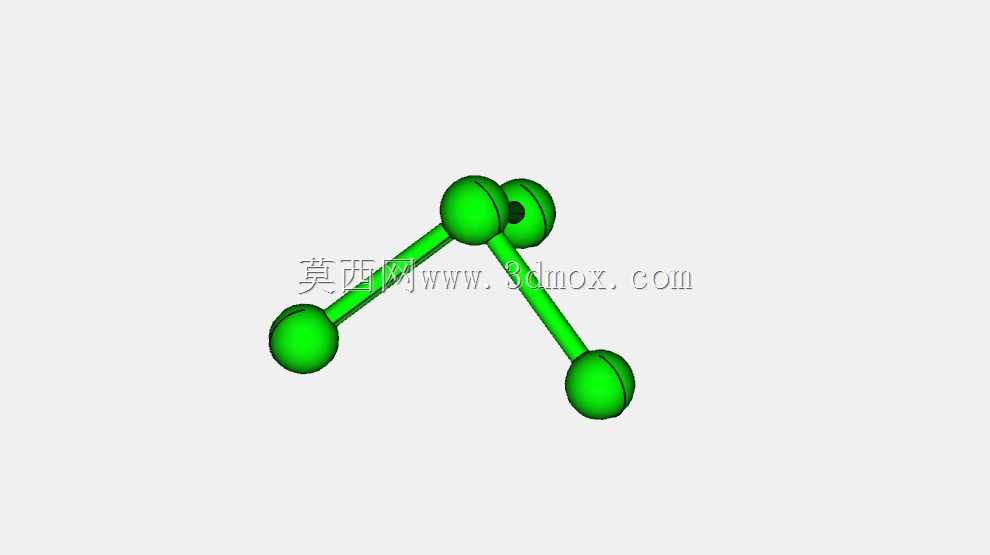

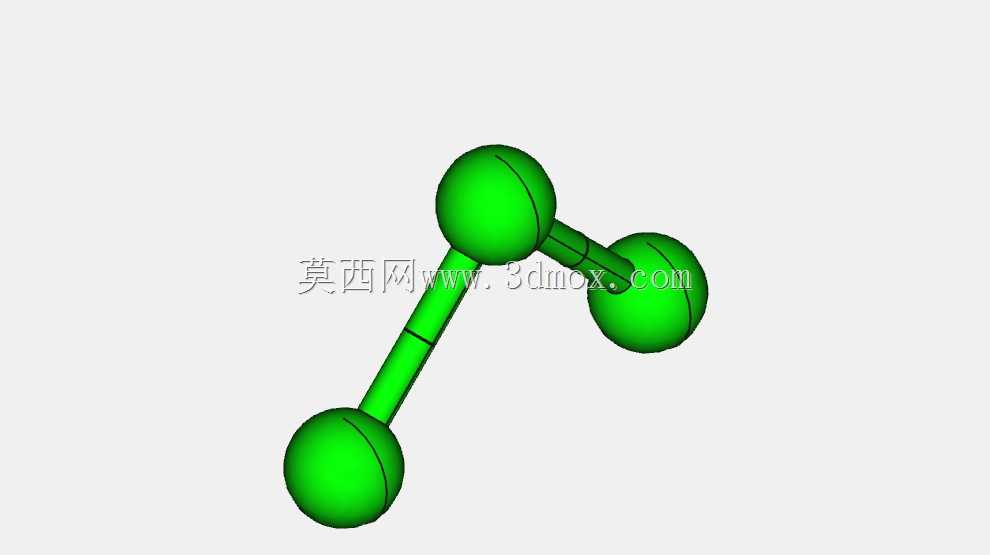

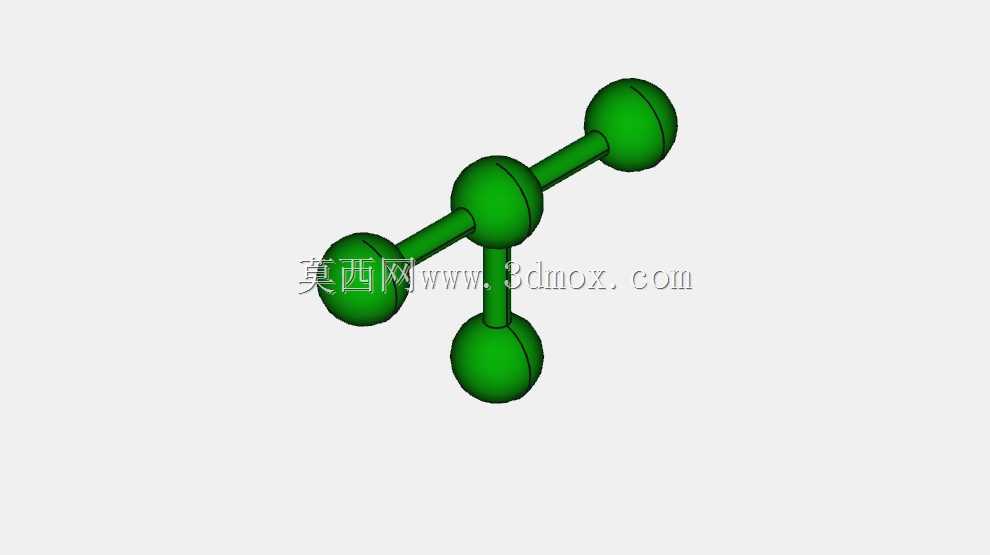

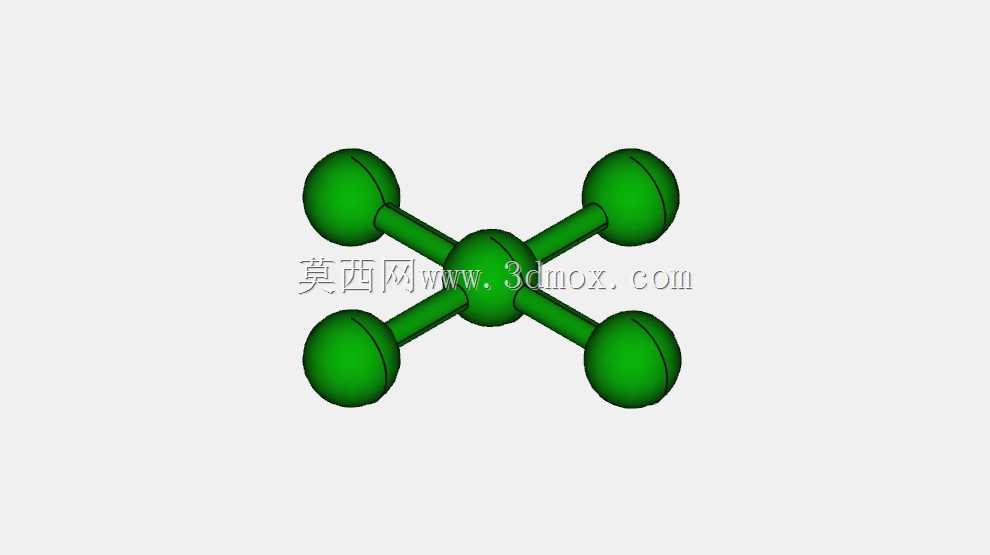

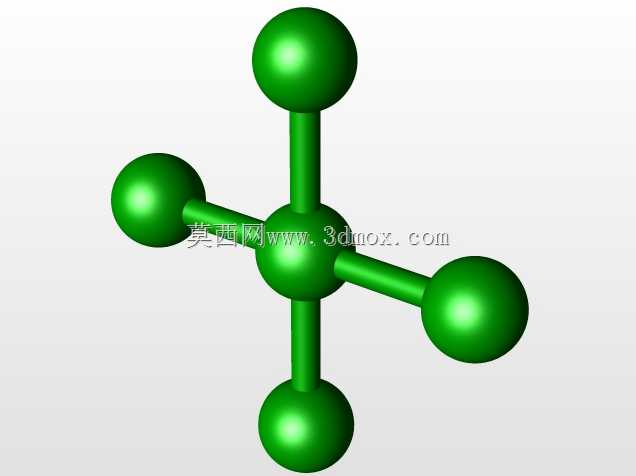

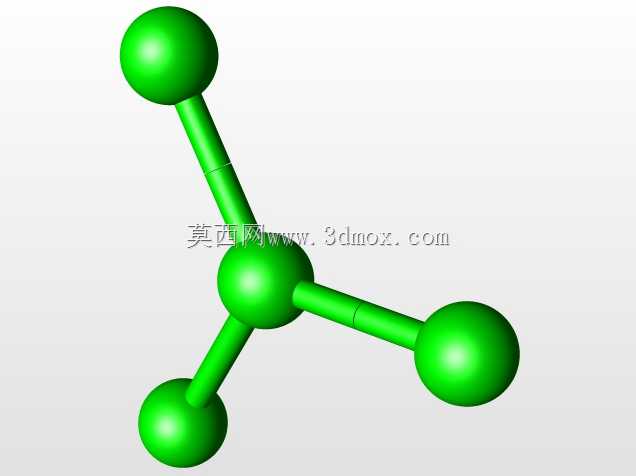

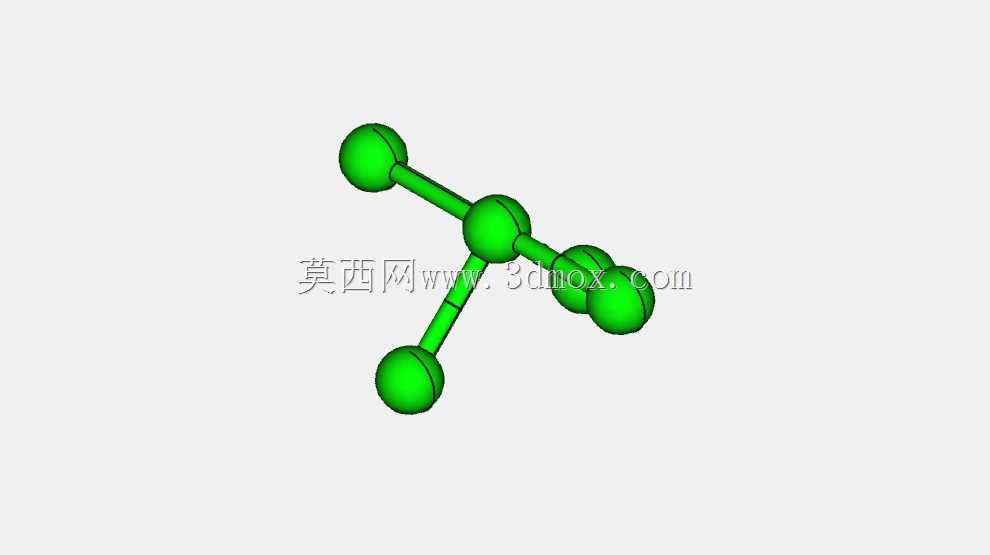

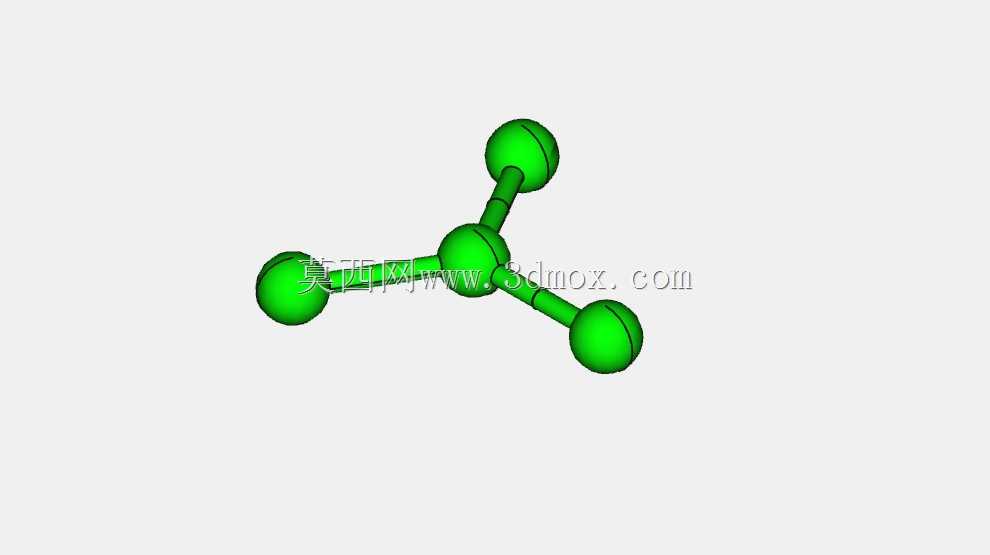

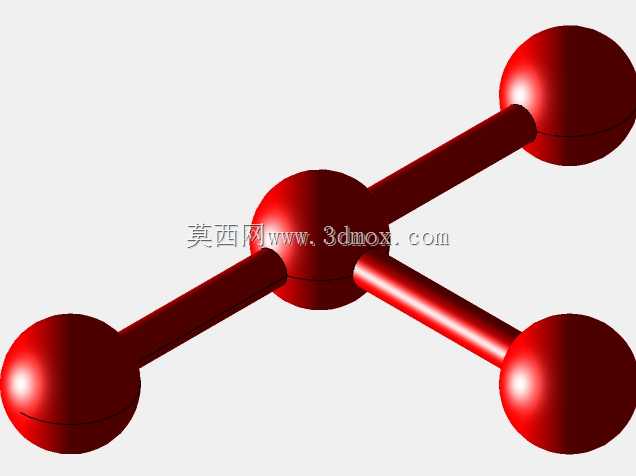

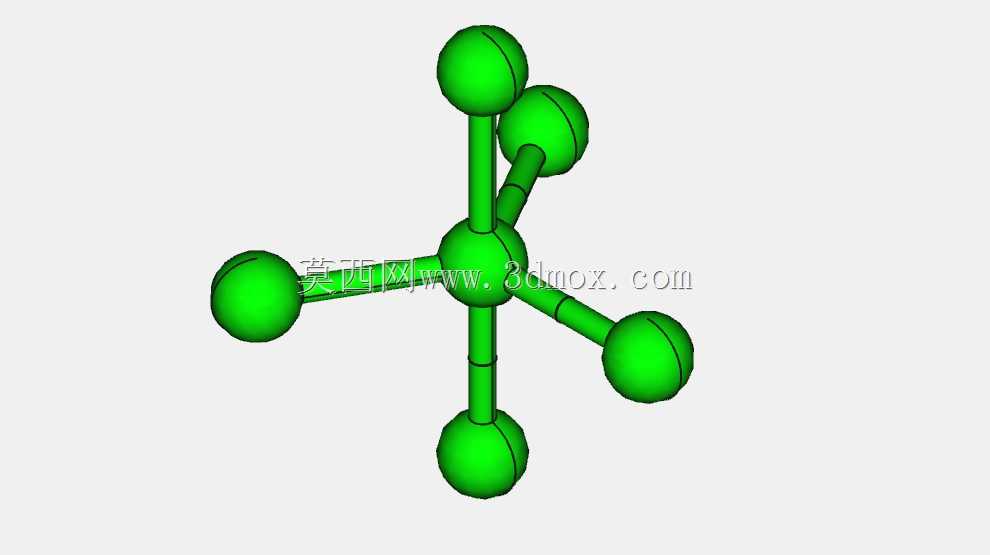

　　这款三球连杆式几何分子结构演示件，最初的设计出发点是解决基础几何教学、分子构型演示环节中，平面图示无法直观呈现空间键角、连接关系的痛点，在中职机械制图空间构型训练、高中化学分子结构认知、大学工程图学空间思维培养场景中都能适配。从结构组成来看，三个等径球体作为结构节点，对应分子结构中的原子位点，两根等径长杆作为连接构件，对应分子间的共价键连接段，整体形成非共线的三节点空间弯折构型，没有多余的装饰结构，所有构件都采用等截面回转体设计，加工时仅需普通车削工序即可完成坯料制备，不需要复杂的五轴铣削加工，适配小批量教具生产的成本控制要求。设计阶段最先确定的是球体与连杆的连接配合公差，球体端面预留的沉孔与连杆轴径采用H7/h6间隙配合，

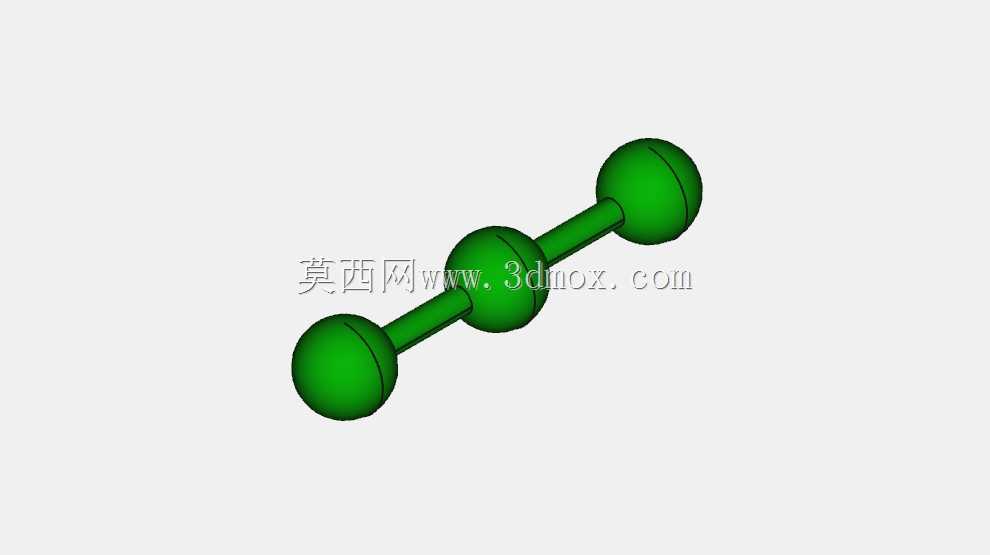

　　装配后连杆可在沉孔内小幅度转动，方便演示不同键角下的分子构型变化，同时不会出现配合过松导致的构件脱落问题。考虑到教学场景中频繁拿取、调整角度的使用需求，所有构件的棱边都做了R1.5的圆角倒钝处理，不存在尖锐边角，避免使用过程中划伤手部，球体直径统一设定为22mm，连杆直径设定为6mm，整体展开后的最大外轮廓尺寸控制在120mm×80mm×60mm范围内，既可以放在课桌台面上单人观察，也可以配合磁吸底座吸附在黑板上做全班演示，不需要额外的大型展示支架。在结构验证阶段，特意调整了两根连杆的夹角初始值为104.5度，刚好对应水分子的键角参数，同时预留了角度调整空间，通过更换不同长度的连杆，还可以演示二氧化碳直线型、

　　氨分子三角锥型等不同的分子空间构型，不需要重新制作整套演示件，仅通过更换连杆构件就能实现多场景复用。连接部位的沉孔深度设定为8mm，连杆插入后配合长度足够，即使频繁调整角度也不会出现连杆脱出的问题，球体内部为实心结构，整体重心落在三个球体构成的支撑面范围内，平放在台面上时不会出现倾倒歪斜的情况，不需要额外的配重块。从建模逻辑来看，整个模型采用全参数化驱动设计，球体直径、连杆长度、配合孔径、初始夹角都设置了独立参数变量，后续如果需要适配不同教学场景的尺寸要求，仅需修改对应参数即可快速生成新的模型文件，不需要重新绘制草图、重建特征，大幅提升了衍生设计的效率。建模过程中特意规避了薄壁、细颈等易损坏结构，连杆的最小截面直径为6mm，

　　按照普通PLA材料3D打印的强度计算，可承受15N的径向弯折力，完全满足教学场景下的日常使用强度要求，即使不小心从1米左右的课桌高度掉落，也不会出现连杆断裂、球体碎裂的问题。考虑到不同加工方式的适配性，模型所有特征都做了拔模斜度预留，既可以采用FDM3D打印快速制作单件样件，也可以采用注塑工艺开模批量生产，注塑生产时的分型面设置在球体的最大直径处，连杆的分型面沿轴线方向设置，不会出现倒扣结构，不需要复杂的抽芯机构，能有效降低批量生产的模具成本。在实际教学使用中，这款演示件可以配合游标卡尺测量实训，让学生直接测量球体直径、连杆长度、两杆夹角等参数，对照平面图纸标注的尺寸做误差分析，替代传统的木质或塑料制固定构型分子模型，解决了传统模型角度固定、无法调整、不能适配多知识点教学的问题。同时该结构也可以作为机械原理课程中空间连杆机构的简化演示件，展示空间转动副的运动特性，帮助学生理解空间机构与平面机构的运动差异，不需要额外准备专门的连杆机构教具，实现一套教具多课程复用。
