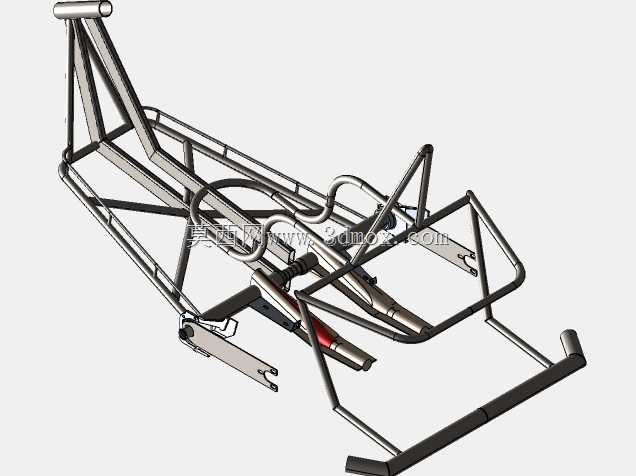

三轮代步车管式焊接车架结构设计

　　该管式车架作为三轮代步车辆的核心承载基体，日常应用场景覆盖城乡短途代步、小型货运接驳、休闲骑行等多类民用出行领域，是整车所有零部件的安装定位基准，直接决定整车的行驶稳定性、承载能力与使用寿命。从实际用途出发，该车架需要同时承担驾乘人员重量、搭载货物载荷、行驶过程中路面传递的冲击载荷，以及动力系统、转向系统、行走机构工作时产生的交变作用力，因此结构设计阶段优先采用冷拔无缝钢管弯制拼焊的结构形式，相比冲压焊接式车架，管式结构在同等自重下具备更高的扭转刚度与弯曲强度，材料利用率更高，尤其适合小批量定制化的三轮车辆生产场景，不需要投入大型冲压模具，生产准备周期更短。

　　设计思路上，首先根据整车总布置要求确定各安装点的硬点坐标：前部预留转向立管安装位，保证转向柱的安装倾角符合人机工程与转向回正性能要求，立管周边通过多根斜向支撑管与主纵梁连接，形成稳定的三角承载结构，应对转向过程中前轮传递的侧向力与纵向冲击。中部乘员舱区域采用双纵梁贯通式布局，纵梁截面根据弯矩分布做差异化设计，在驾乘人员座椅安装位置、动力单元固定位置适当加大管径或增加局部加强筋，避免应力集中导致的焊缝开裂问题；纵梁之间设置多根横向连接管与X型抗扭支撑，大幅提升车架整体的抗扭转性能，避免车辆在颠簸路面行驶时车架产生过大形变，导致车门、覆盖件出现错位异响。后部车架结构根据三轮布局的特点，设置后摇臂安装铰接点与减震器固定支座，铰接点位置的同轴度公差严格控制在0.1mm以内，保证后摇臂转动顺畅无卡滞，减震器安装座的角度经过反复校核，匹配减震器的工作行程与受力方向，避免减震器工作时承受额外的径向力，延长减震元件使用寿命。

　　从安装边界来看，车架前部的转向立管内径匹配通用25.4mm直径的转向柱总成，立管上下端预留轴承安装位，可直接适配市面常规的三轮车辆转向轴承组件；中部车架两侧预留脚踏板、座椅支架、车身覆盖件的安装孔位，孔位间距遵循通用改装件的安装尺寸标准，方便后期零部件的替换与维护；动力安装区域预留多组不同间距的安装孔，可适配不同功率的电动机、小型内燃机动力单元，以及对应的传动系统安装需求，具备一定的通用性。车架尾部设置后货架安装点与尾灯、挡泥板的固定支座，不需要额外加装转接支架即可完成附属部件的装配。

　　结构细节处理上，所有钢管的弯制半径均根据管材直径做匹配设计，避免弯管过程中出现管壁褶皱、截面变形超差的问题，所有焊缝采用满焊工艺，焊后对焊缝位置做打磨处理，消除应力集中点，关键受力位置的焊缝额外增加补焊加强，保证焊接强度满足整车满载工况下的疲劳寿命要求。车架的整体宽度控制在750mm以内，轴距设定为1200mm，整体外廓尺寸符合非机动车道通行的尺寸要求，同时保证驾乘空间的充裕性，不会出现局促的乘坐体验。在实际装配验证阶段，该车架可顺利完成前转向轮、后双轮、动力系统、制动系统、覆盖件的全流程装配，各部件之间无运动干涉，静态加载测试中，额定载荷下的车架最大形变量小于2mm，满足日常使用的刚度要求，在颠簸路面模拟测试中，车架各测点的应力值均低于材料屈服强度的30%，具备足够的安全冗余。
