带安装凸耳半球形钣金支座结构设计

　　这类带安装凸耳的半球形钣金支座，常应用在小型设备的底部支撑、管线端部封盖支撑、轻型操作台的边角缓冲支撑场景中，日常在轻工生产线的辅助工装、小型检测设备的机脚、户外小型箱体的底部固定位都能见到同结构的构件，核心作用是通过曲面结构分散承载压力，同时借助钣金件的成型特性控制整体重量，相比实心铸造成型的同尺寸支座，钣金冲压成型的该类零件重量可降低60%以上，适合对自重有严格要求的便携设备、移动作业工装使用。

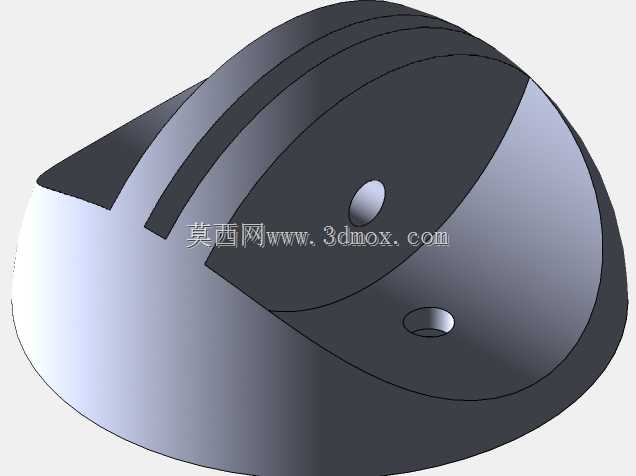

　　从结构功能来看，零件主体为R30的半球形曲面，曲面顶部预留直径5的通孔，用于穿装固定螺栓或者定位销，半球底部边缘做R25的圆角过渡，避免钣金裁切后的锐边造成装配划伤，同时减少应力集中导致的钣金开裂风险。半球平面侧延伸出对称的安装凸耳，凸耳上预留沉孔结构，凸耳与半球主体的衔接位置做3mm的折弯让位，保证凸耳安装面与半球底面处于同一水平基准，装配后不会出现翘边、贴合不严的问题。零件整体厚度按常规钣金支座的承载需求设定，曲面部分采用一次冲压成型，凸耳部分通过折弯工序与主体衔接，不需要额外焊接工序，成型后整体一致性好，批量生产时的尺寸公差容易控制。

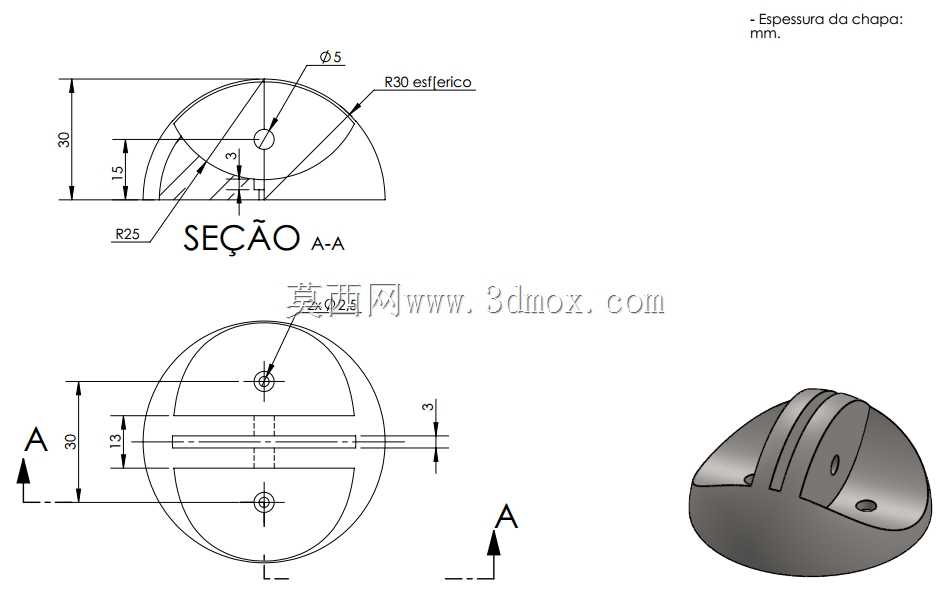

　　设计过程中首先要确认安装边界的限制，零件总高度为30mm，也就是半球的半径尺寸，安装时凸耳的固定孔中心距需要匹配设备底部的安装孔位，凸耳伸出半球主体的长度控制在不超出设备底座轮廓的范围内，避免与周边相邻构件发生干涉。曲面部分的R30球面设计，一方面是为了获得更好的承压能力，当支座承受垂直方向的载荷时，球面结构可以将力均匀分散到整个曲面壁上，避免局部应力过大导致钣金变形；另一方面球面的弧形外观也能减少设备边角的磕碰损伤，在人员经常走动的作业场景中，弧形结构相比直角结构的磕碰伤害风险更低。

　　顶部的Φ5通孔位置距离半球底面的高度为15mm，也就是处于半球的中心高度位置，这个位置的设计主要考虑穿装杆件后的受力平衡，当需要在支座上固定横向杆件时，中心高度的孔位可以让杆件的受力直接传递到半球的曲面支撑结构上，不会对凸耳的安装固定点造成额外的倾覆力矩。凸耳上的固定孔采用沉孔设计，装配后螺栓头可以完全沉入沉孔内，不会突出支座表面，保证支座放置时的平面度，同时避免突出的螺栓头刮擦地面或者安装台面。

　　建模过程中需要注意钣金成型的工艺性，半球曲面的拉伸成型要预留足够的脱模斜度，避免冲压脱模时造成曲面拉伤；凸耳折弯位置要预留折弯扣除量，保证折弯后凸耳的安装面尺寸符合设计要求，两个凸耳的对称度公差要控制在0.1mm以内，避免安装时出现孔位错位。球面与凸耳的衔接位置要做圆角过渡，不能出现尖锐的折角，否则折弯时容易出现钣金开裂，同时使用过程中该位置的应力集中也会导致零件过早失效。

　　实际选型使用时，需要根据承载的重量选择对应厚度的钣金板材，常规轻型承载选用1.5mm厚的冷轧钢板即可满足需求，如果是有防腐要求的户外使用场景，可以选用不锈钢板材或者成型后做喷塑、镀锌表面处理。安装时先通过凸耳上的沉孔将支座固定在设备底部，再通过顶部的通孔穿装定位件或者外接构件，装配后要检查半球底面与安装面的贴合情况，如果出现缝隙需要调整凸耳的折弯角度，保证整个支座受力均匀，避免长期偏载导致曲面变形。这类结构的支座相比平板式的支撑脚，抗冲击能力更强，当设备受到意外碰撞或者地面不平整时，球面结构可以产生微量的弹性变形吸收冲击能量，保护设备内部的精密构件不受振动损伤。
