台式可调间距工件定位工装结构

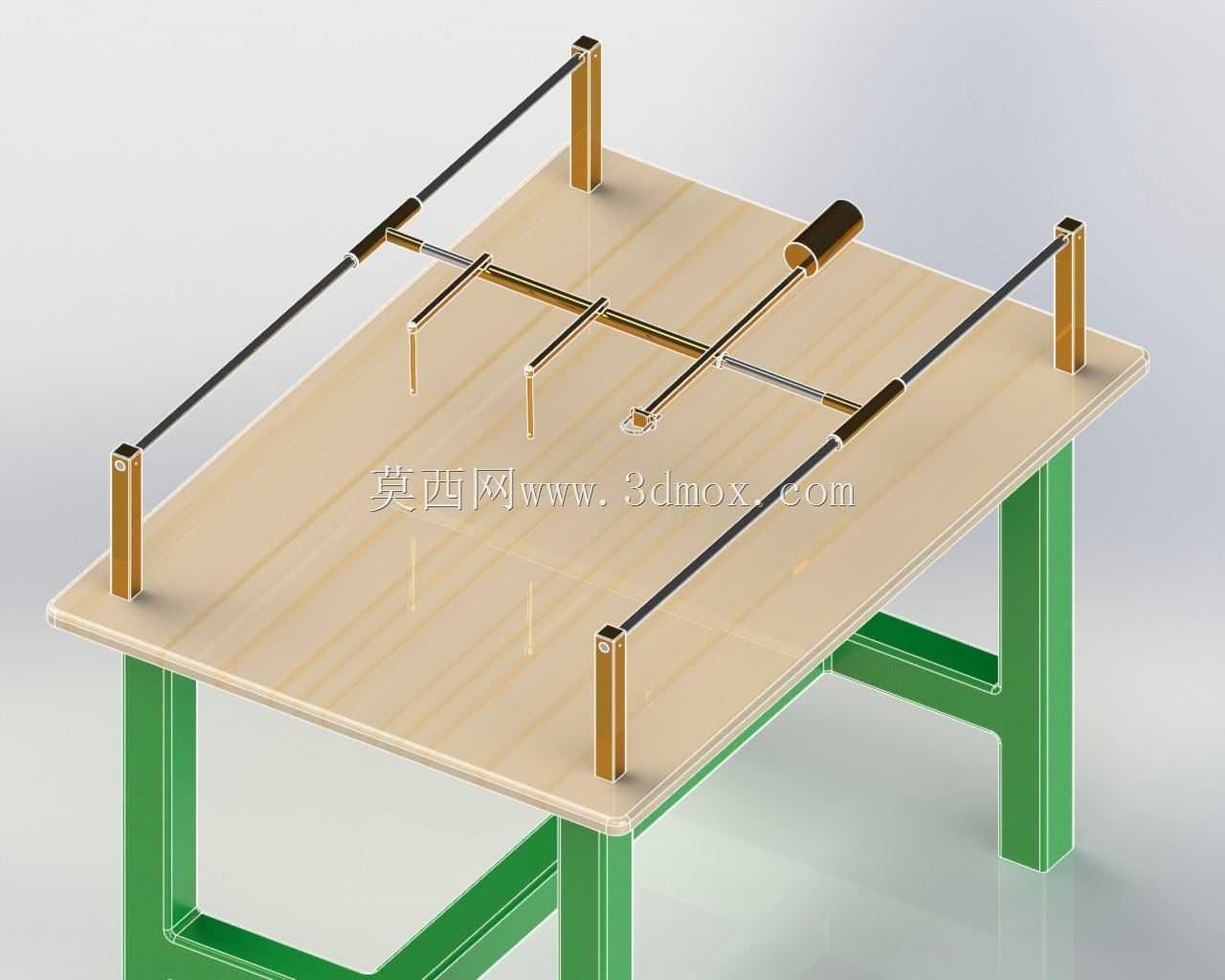

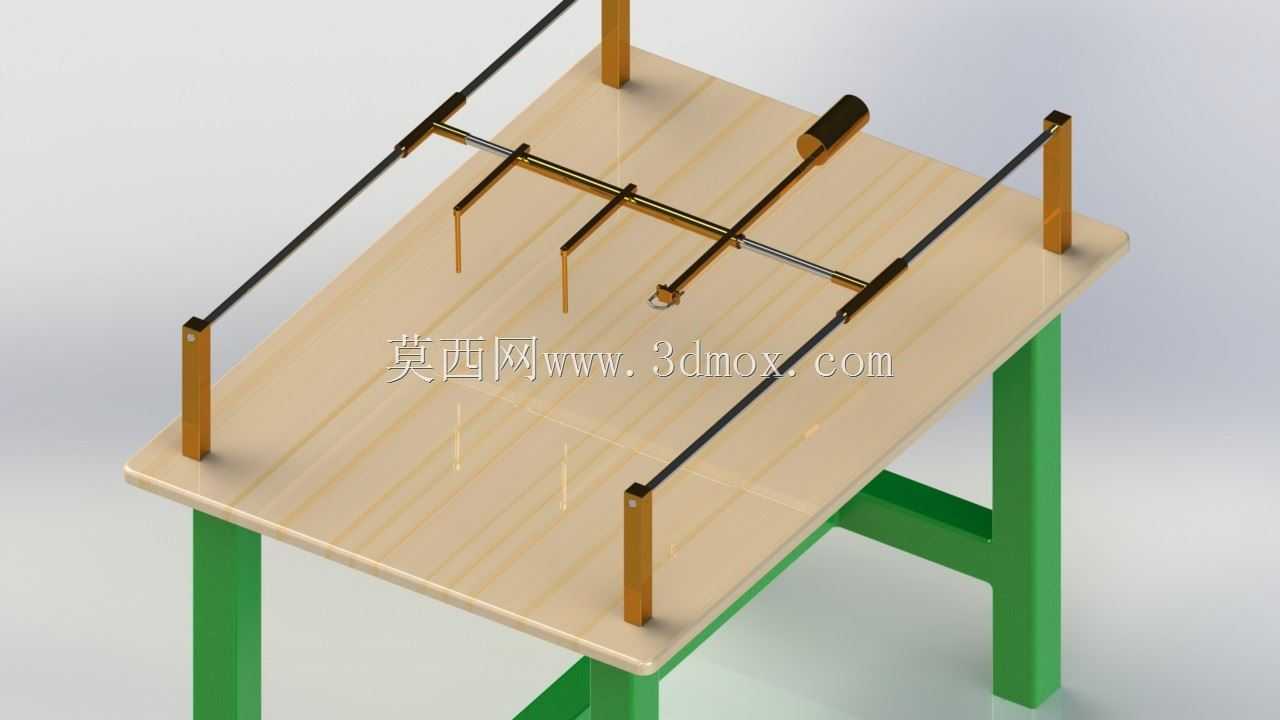

　　这套台式定位工装主要面向小型零件加工、装配工位的工件定位需求，常见于五金小件批量加工、电子元器件预组装、教学实训实操等场景，用来替代传统人工划线定位的低效操作，减少工位上的辅助作业时间。整套结构依托标准工作台台面搭建，支撑腿采用常规方管焊接结构，台面选用多层复合板材，兼顾平整度与承重能力，台面边缘做圆角封边处理，避免作业过程中剐蹭操作人员衣物或划伤工件表面。横跨台面的两根平行光轴作为导向基准，光轴两端通过立式支撑座固定在台面上，支撑座与台面之间采用内六角螺栓连接，安装时可通过百分表打表调整光轴的平行度，保证两根光轴的轴线平行度误差控制在0.02mm每米范围内，避免滑动组件运行时出现卡滞。

　　光轴上装配的多个可调定位挡块是这套结构的核心功能部件，每个挡块都带有锁紧手轮，松开手轮时挡块可沿着光轴轴向自由滑动，调整到对应工位需要的定位位置后拧动手轮即可完成锁止，挡块下端延伸出的定位销可根据待加工工件的定位孔尺寸快速更换，适配不同规格的小型工件定位需求。靠近台面一侧的横向杆上还集成了小型压紧组件，组件端部的压头采用聚氨酯材质，接触工件时不会压伤工件表面，压紧力可通过尾部的旋钮调节，适配不同材质工件的装夹需求，从薄铝片、塑料件到小型钢质零件都能稳定装夹，不会出现装夹变形的问题。设计时特意将所有可调部件的操作端都设置在台面上方的作业人员易触及区域，调整定位间距时不需要俯身到台面下方操作，

　　单名作业人员即可在10秒内完成单个挡块的位置调整，适配多品种小批量的生产模式，换型时不需要重新拆装整套工装，只需要调整挡块位置、更换对应规格的定位销即可快速切换生产型号。安装边界方面，整套工装的台面高度设置为850mm，符合成年人站立作业的人机工程学高度，不需要额外搭配增高垫或脚踏板，光轴的安装高度距离台面120mm，给工件放置预留了足够的操作空间，不会出现挡块与工件、作业工具干涉的情况，整套结构的横向跨度为800mm，纵向深度为600mm，可直接放置在常规车间工作台上使用，不需要对现有工位的地面或台面做额外改造，适配绝大多数小型加工车间的现有工位布局。光轴与支撑座的配合处采用自润滑铜套，长期滑动使用也不会出现明显磨损，

　　日常维护只需要定期在光轴表面涂抹少量润滑脂即可，不需要复杂的拆解保养，降低了工位的维护成本。定位挡块的滑动配合面做了发黑处理，具备基础的防锈能力，在车间常规温湿度环境下可长期使用，不会因为锈蚀导致滑动不畅。这套结构没有复杂的传动或电控部件，所有功能都通过纯机械结构实现，故障率极低，即使是没有设备维护经验的一线操作人员也能快速上手使用，不需要额外的操作培训。在实际应用中，这套工装可搭配小型台钻、手持攻丝机、气动打标机等小型加工工具使用，工件放置到台面上后靠紧调整好位置的定位挡块，扳动压紧组件即可完成工件固定，后续加工作业过程中工件不会出现位移，保证加工位置的一致性，相比传统的手扶工件加工方式，不仅能提升加工精度，还能避免加工过程中工件移位带来的安全隐患。针对不同的作业场景，还可在台面上加装可拆卸的废料收集槽，收集钻孔、攻丝产生的金属切屑，避免切屑散落到地面增加清扫工作量，收集槽通过卡扣固定在台面边缘，清理时可直接取下倾倒，不需要挪动整套工装。
