金属材质轴套类连接传动零件结构

项目分类:通用机械零部件 发布时间:2021-11-08 ID:375838
  • 金属材质轴套类连接传动零件结构
  • 金属材质轴套类连接传动零件结构
  • 金属材质轴套类连接传动零件结构
  • 金属材质轴套类连接传动零件结构
  • 金属材质轴套类连接传动零件结构
  • 金属材质轴套类连接传动零件结构

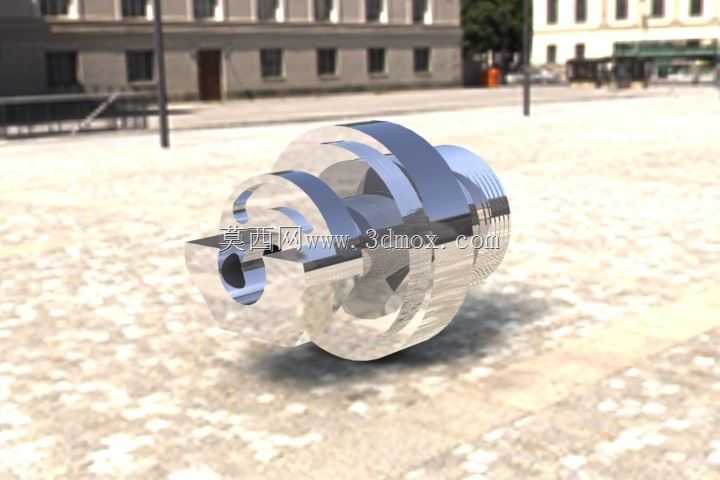

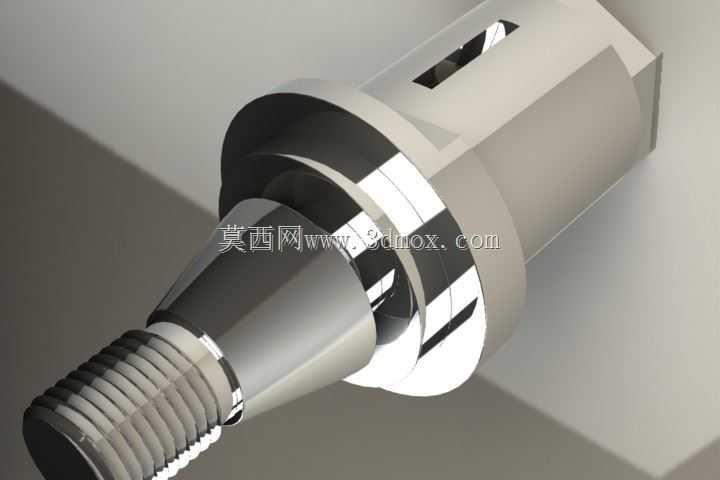

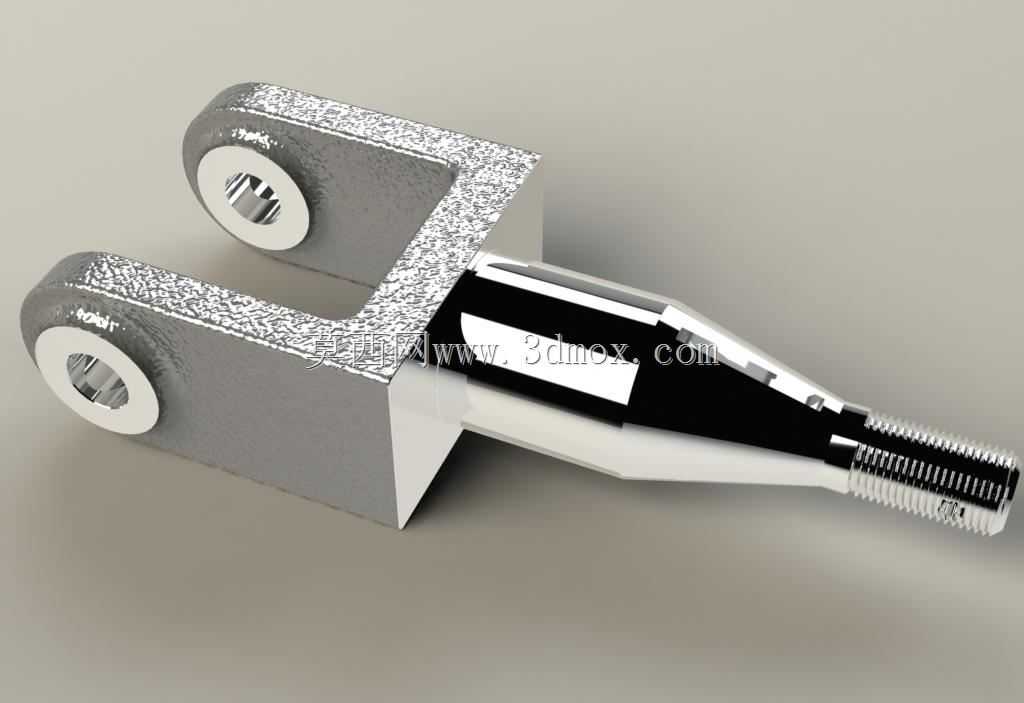

  这类回转类金属连接零件,常应用在中小功率传动链路的轴端衔接位置,在轻工输送设备、小型机床进给机构、通用动力传输单元里都能见到它的身影,核心作用是实现两根同轴度要求较高的轴段之间的扭矩传递,同时补偿少量的轴向安装错位,避免轴系运行过程中因硬连接产生的应力集中。从结构设计逻辑来看,零件整体采用阶梯式回转构型,不同直径的轴段分别承担定位、配合、传动的功能:大直径端的外圆面做了高光洁度处理,用来和轴承内圈或者支撑座的安装孔形成间隙配合,保证回转过程中的径向跳动量控制在合理区间;中段的环形凸台是轴向定位基准,安装时贴紧支撑座的端面,就能确定整个零件在轴系里的轴向位置,不需要额外加装定位套,减少装配环节的零件数量。靠近小直径端的外螺纹段,

  是用来配合锁紧螺母的,装配到位后拧紧锁紧螺母,就能把整个连接结构和相邻的传动轮、联轴器牢牢锁死,避免设备启停、正反转切换时出现轴向窜动。零件内部的通孔做了分段式公差设计,和主动轴、从动轴配合的孔段采用H7级公差,保证和轴的配合松紧度合适,既不会因为过盈量太大导致装配困难,也不会因为间隙太大出现回转晃动;孔内的键槽结构是扭矩传递的核心,平键嵌入轴和零件的键槽之后,就能把主动轴的旋转扭矩稳定传递到从动端,相比顶丝固定的方式,这种键连接的承载能力更强,长时间承受交变载荷也不会出现松动打滑的问题。设计这类零件的时候,首先要核算整个传动链路的额定扭矩,根据扭矩大小确定键槽的宽度、深度以及各轴段的最小直径,

  避免运行过程中出现轴段断裂或者键槽压溃的问题;其次要考虑安装边界的尺寸限制,整个零件的最大外圆直径不能超过支撑座安装孔的预留尺寸,总长度要匹配两根待连接轴的轴端伸出长度,保证装配之后两端的轴都能插入到对应的孔段深度,不会出现轴端顶死或者配合长度不足的问题。零件的所有过渡圆角都做了R角处理,尤其是直径变化的台阶位置,避免应力集中导致的疲劳断裂,毕竟这类零件长期处于回转运行状态,交变应力下的圆角处理直接决定了零件的使用寿命。表面处理采用的是金属光亮加工,既可以直观检查加工表面的缺陷,也能减少和配合件之间的摩擦阻力,安装的时候在配合面涂抹少量润滑脂,就能轻松推入安装位,后续检修拆卸也不会出现锈死卡滞的问题。在实际选型替换的时候,

  要重点核对三个尺寸参数:一是内孔的直径和键槽尺寸,必须和待连接的轴径、轴上键槽尺寸完全匹配;二是定位凸台的端面到各轴段端面的距离,保证装配之后整个轴系的轴向尺寸链符合设计要求,不会出现传动轮和护罩剐蹭的问题;三是外螺纹的规格和螺距,要和配套的锁紧螺母匹配,避免出现螺纹错牙无法锁紧的情况。这类零件虽然结构不算复杂,但是在整个传动系统里的作用十分关键,一旦出现失效,会导致整个传动链路中断,甚至造成相邻零件的损坏,所以设计和加工过程中,对形位公差的控制要求比较高,尤其是两端内孔的同轴度、定位端面和轴线的垂直度,都会直接影响轴系的运行稳定性,如果同轴度误差太大,设备运行时会出现明显的振动和噪音,加速轴承的磨损。
