龙门式木工数控雕刻加工设备结构

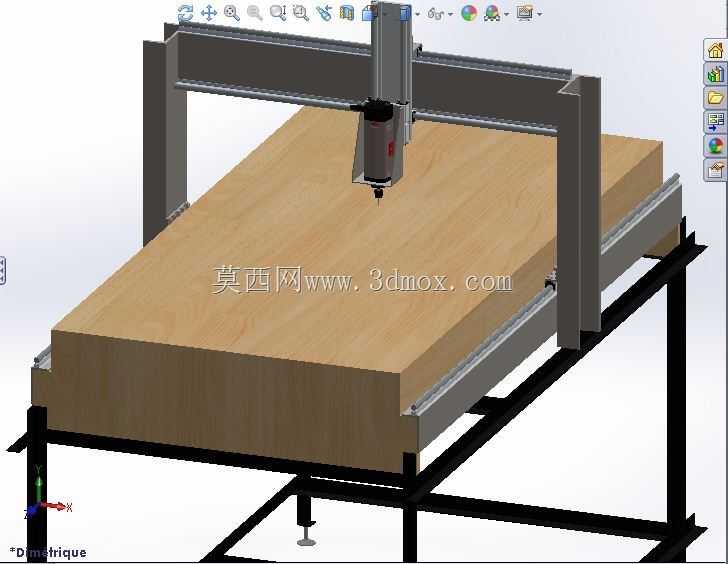

　　这款龙门架构的数控雕刻设备，核心面向实木板材、人造密度板、亚克力软质板材的平面雕铣、开槽、轮廓切割加工场景，在定制家具生产、广告标识制作、工艺礼品加工车间都有广泛的适配空间，可替代传统手工雕刻完成重复性高、精度要求统一的加工作业，大幅降低异形纹样加工的人工技能门槛。从结构设计逻辑来看，设备采用固定龙门横梁配合工作台纵向移动的布局思路，两侧立柱采用加厚矩形钢管焊接成型，横梁与立柱连接位置设置加强筋板，避免主轴高速切削时产生的共振传导至加工面，影响雕刻纹路的平整度。工作台采用高密度实木层压台面，表面预留T型槽安装位，可搭配快速压钳、真空吸附辅具固定不同尺寸的待加工板材，台面下方的纵向传动组件采用直线导轨配合滚珠丝杠的传动组合，

　　导轨安装基面经过铣削找平处理，保证纵向进给的直线度误差控制在每米0.05mm以内，满足精细雕刻的走位精度要求。横向移动的溜板搭载在横梁的双导轨上，主轴安装座通过Z向滑台连接在溜板上，Z轴行程可覆盖常规200mm以内的板材浮雕加工需求，主轴选用高速风冷电主轴，转速区间覆盖8000转到24000转，可适配不同材质的切削刀具，针对软木、硬木、亚克力等不同材料调整切削参数。设备底部的支撑机架采用方管焊接框架结构，六个支撑脚配备可调水平脚垫，安装时可通过调整脚垫高度将工作台面调整至水平状态，抵消车间地面不平整带来的安装误差，机架下方预留电控箱安装位，可将运动控制卡、驱动器、开关电源等电气元件集成安装，减少外部走线的杂乱问题。

　　从安装边界尺寸来看，这款设备的整体占地长度约3.2米、宽度约2.2米、高度约1.9米，安装时需要在设备四周预留至少0.8米的操作维护空间，方便操作人员上下料、更换刀具以及日常维护导轨润滑、皮带张紧度检查等作业。设计过程中特意将X、Y、Z三个轴的行程做了匹配优化，X轴有效加工行程约2米，Y轴有效加工行程约3米，可适配市面上常规的1.22*2.44米标准尺寸整板加工，无需提前裁切板材，减少工序流转的工作量。传动部分的防护设计也做了针对性处理，纵向导轨两侧加装柔性风琴防护罩，可阻挡木屑、粉尘进入导轨滑块内部，延长传动部件的使用寿命，主轴位置配备吹气嘴，可在雕刻过程中将切削产生的木屑及时吹离加工区域，避免木屑堆积在刀具周围影响切削散热、

　　造成加工面烧糊的问题。设备的走线采用拖链内置布局，所有动力线、信号线都收纳在工程塑料拖链内部，随轴移动时不会出现线缆拉扯、磨损的问题，降低长期使用的线路故障概率。从实际使用的角度出发，这款结构的雕刻设备刚性足够应对常规的木工切削负载，同时整体制造成本控制在合理区间，既可以作为小型加工坊的主力生产设备，也可以作为大型家具厂的补充加工工位，完成小批量定制化的雕刻加工作业，结构上的模块化设计也方便后期根据加工需求更换更高功率的主轴、加装旋转轴实现圆柱工件的立体雕刻，拓展设备的加工适用范围。
