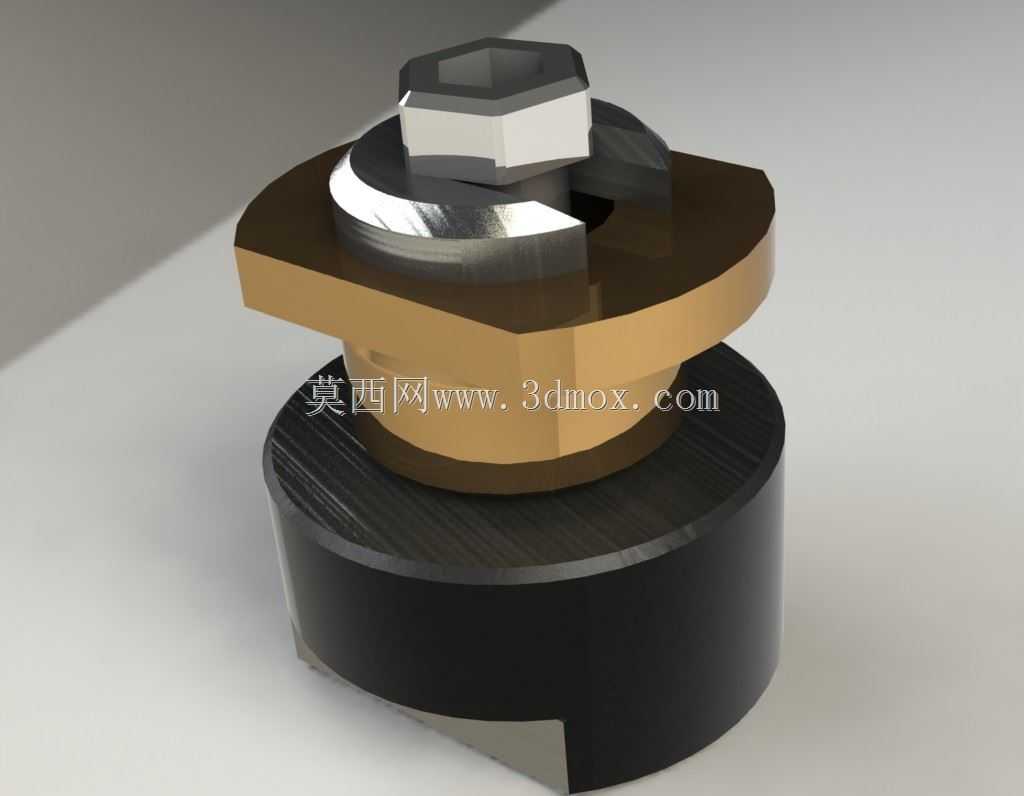

在工装夹具、小型自动化设备的工位定位场景中,这类偏心锁紧定位组件的应用十分普遍,相比传统螺纹顶紧、销钉定位的组合方案,它能在单次操作中同时完成定位与锁紧两个动作,大幅缩短工位换型、工件装夹的辅助时间,尤其适合小尺寸零件的快速装夹、治具模块的快换对接场景。从结构组成来看,整套组件分为三个核心功能段:底部的圆柱基座是安装基准段,外圆为标准光轴面,可直接插入治具基板的对应安装孔内,基座下端开有对称缺口,既可以作为安装时的防转卡位,也能在需要拆卸时通过缺口撬动基座,避免过盈配合导致的拆卸损伤;中部的偏心凸台是功能核心段,凸台外圆与底部基座存在固定偏心距,当旋转上部的锁紧头时,偏心凸台会随转动产生径向位移,挤紧安装孔侧壁或是工件的定位面,依靠偏心结构的自锁特性实现锁紧,无需额外施加过大的拧紧力矩即可达到足够的锁紧力,偏心距的取值经过反复校核,既保证足够的锁紧行程,也避免偏心量过大导致的操作力矩陡增、自锁失效问题;上部的六角头是操作段,采用标准外六角结构,可使用普通开口扳手、内六角扳手或是手动旋钮直接操作,六角头下方的垫片为减磨结构,表面做了抛光处理,旋转时能降低与被压紧面的摩擦阻力,避免锁紧过程中刮伤工件表面。设计过程中首先确定的是安装边界尺寸,底部基座的直径适配行业通用的12mm标准安装孔,安装孔的公差带取H7,基座外圆公差取h6,属于小间隙配合,安装时可直接徒手插入,转动锁紧后偏心量带来的径向位移能完全消除配合间隙,实现零间隙定位;
组件整体的总高度控制在22mm以内,凸台的最大外径为18mm,在治具板上安装时,相邻两个组件的中心距最小可做到25mm,不会出现结构干涉,适配高密度布置的多工位定位需求。从功能特性来看,这套组件的重复定位精度可以控制在0.02mm以内,锁紧后能承受不小于150N的横向剪切力,满足普通机加工工装、电子装配治具的负载要求;相比传统的螺丝锁紧结构,它的操作行程仅需旋转90度即可完成锁紧或松开,操作效率提升60%以上,而且不会出现螺纹反复拧动导致的牙型磨损、滑牙问题,使用寿命更长。在实际选型应用时,需要注意安装基板的厚度要与基座的有效插入深度匹配,基座插入段的长度为10mm,适配8-12mm厚度的治具板,如果基板厚度过薄,
会导致偏心凸台的挤压面不足,锁紧力下降;如果基板厚度过大,则需要在基板对应位置加工沉孔,保证偏心凸台能完全露出,实现有效挤紧。另外,组件的各配合面都做了表面硬化处理,基座与偏心凸台的表面硬度达到HRC42-48,在频繁锁紧松开的使用场景下,不易出现磨损变形,能长期保持定位精度;上部六角头与偏心凸台之间采用过盈压装的连接方式,连接强度足够,不会出现操作时头部打滑、脱落的问题。在三维建模过程中,各零件的配合公差都做了明确标注,偏心凸台的偏心距为1.5mm,这个数值是经过多轮验证的最优值:偏心距过小会导致锁紧行程不足,无法完全消除安装间隙,容易出现松动;偏心距过大则会导致操作力矩过大,手动操作时费力,而且偏心结构的自锁角会超出安全范围,
受振动影响容易出现自行松脱的问题。垫片的厚度设计为1.2mm,采用不锈钢材质冲压成型,两面都做了去毛刺抛光处理,既能在锁紧时分散压紧力,避免压痕过深,也能起到防松的作用,减少振动环境下的锁紧力衰减。这类组件除了在工装治具上使用,也可以应用在小型设备的门板快拆、检测仪器的模块快换等场景,只要是需要频繁拆装、同时要求定位精度的连接部位,都能通过这套结构实现高效可靠的连接锁紧,相比定制化的快锁结构,它的结构简单,加工难度低,通用化程度高,不需要开模即可通过常规车铣加工完成制作,成本优势十分明显。建模时对各棱角都做了0.2mm的倒角处理,既避免加工时的锐边割手,也能在安装时起到导向作用,让基座更顺畅地插入安装孔内;底部的对称缺口宽度为4mm,可适配标准一字螺丝刀撬动,拆卸维护十分方便。
