工业用矩形金属边框结构设计方案

　　在工业防护隔断、设备外围护、工位分隔场景中，这类矩形金属边框是应用频次极高的基础结构件，很多现场做设备布局调整、安全防护搭建时，最先需要敲定的就是这类边框的结构参数与安装逻辑。从实际使用场景来看，这类边框既可以作为透明防护板的承载框架，固定亚克力、钢化玻璃等可视防护板材，用在自动化设备的安全防护门上，既能够隔离设备运行区域的运动部件，避免人员误触发生安全事故，又不会遮挡操作人员观察设备内部运行状态的视线；也可以作为车间工位隔断的边框骨架，搭配不同的面板材料实现区域划分，相比砖砌或者实体隔断，这类框架结构安装快捷、后期调整灵活，自重更轻对地面承重要求更低，在精益生产布局的车间里应用十分广泛。

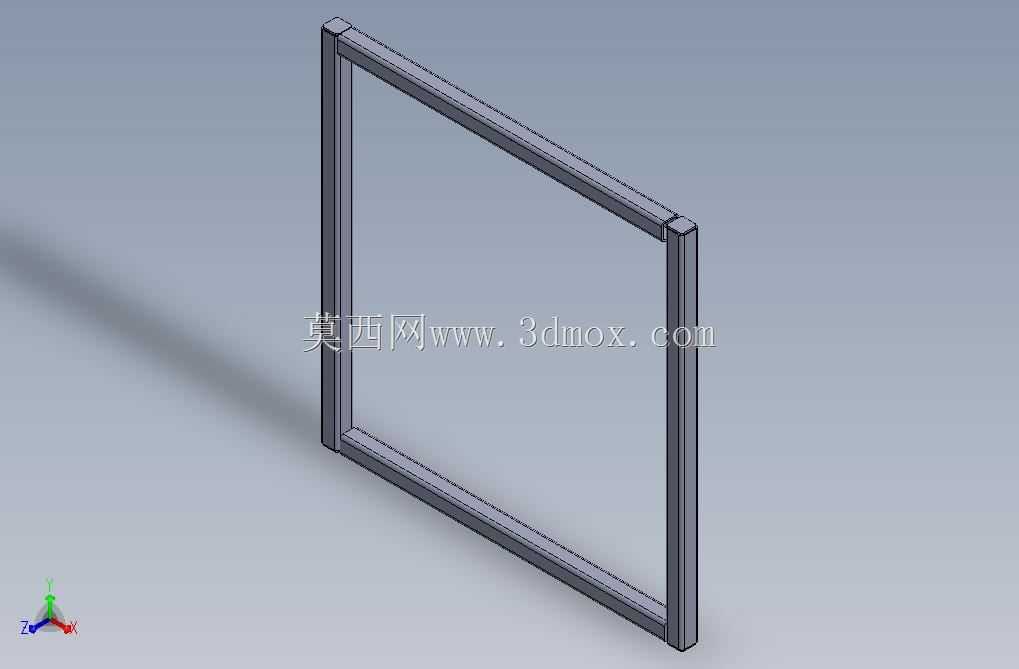

　　从结构设计思路来看，这款边框采用等截面型材45度对角拼接的方式，四个角位的拼接处做了贴合处理，型材的截面选用带嵌槽的结构，嵌槽的尺寸刚好匹配常用防护板材的厚度，安装时不需要额外打胶或者做复杂的固定件，只需要把板材顺着型材的嵌槽滑入到位，再在边框侧边加装紧定螺钉就可以完成板材固定，后期更换破损板材也只需要松开对应位置的螺钉，抽出旧板材更换即可，维护效率比传统的焊接边框高很多。型材的壁厚选择兼顾了结构强度与自重控制，常规尺寸下的边框不需要额外加中间加强筋就可以满足防护要求，当边框尺寸超过一定阈值时，可以在边框的横向或者纵向加装同系列型材做中撑，拆分后的单块板材尺寸更小，抗冲击性能更好，也不会因为板材面积过大出现晃动异响的问题。

　　关于安装边界的考量，设计时已经预留了标准的安装孔位，边框的侧边型材上预留了沉头孔，可以直接通过膨胀螺栓固定在地面或者墙面，也可以搭配专用的连接角件与其他框架结构拼接，孔位的间距符合通用工业型材的安装模数，不需要现场重新打孔定位，降低现场安装的加工工作量。边框的外边缘做了小圆角处理，没有尖锐的毛刺和棱角，避免安装和使用过程中划伤操作人员，符合工业安全设计的基本要求。型材的拼接处做了精度控制，对角拼接的缝隙控制在0.2mm以内，既保证了外观的平整性，也避免缝隙过大积攒灰尘，后期清洁维护更方便。

　　从功能特性上来说，这款边框结构的通用性极强，只需要调整四根型材的下料长度，就可以快速适配不同尺寸的防护需求，不需要重新开模或者定制特殊截面的材料，对于小批量多场景的应用来说，能够大幅降低物料采购成本和库存压力。型材表面可以根据使用环境选择不同的处理方式，普通干燥车间用阳极氧化处理就可以满足防锈要求，在潮湿或者有腐蚀性介质的车间，可以选择喷塑或者镀锌处理，提升边框的耐腐蚀能力，延长使用寿命。在实际装配过程中，这款边框的所有连接位置都采用可拆卸的连接方式，不需要焊接作业，现场安装不需要专业的焊接设备，普通的装配工人使用内六角扳手就可以完成组装，安装效率比焊接结构提升数倍，而且后期如果需要调整布局，整个边框可以完全拆卸后重新组装使用，不会产生材料浪费，符合现在制造业降本增效、绿色生产的需求。

　　在做结构强度校核的时候，针对边框常见的受力场景做了模拟验证，包括人员意外倚靠的侧向推力、板材自身的重力载荷、设备运行产生的振动载荷，常规选型的壁厚下，边框的变形量控制在允许范围内，不会因为长期受力出现拼接处开裂、边框变形的问题。针对不同的安装场景，边框的固定方式也做了适配设计，如果是作为悬空的观察窗边框，可以在边框的上部加装吊装连接件，通过吊杆固定在厂房顶部的钢结构上；如果是作为移动防护门的边框，可以在边框的上下端加装导向轮或者合页，与设备的防护门导轨或者门框配合，实现开合功能。
