SMA20箱式线性轴承组件三维建模设计

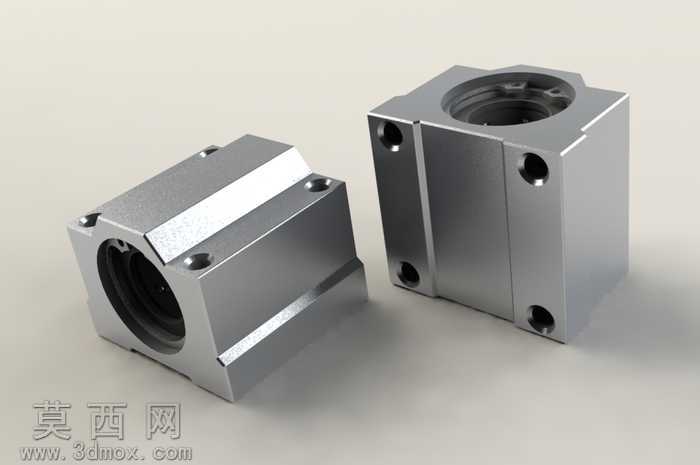

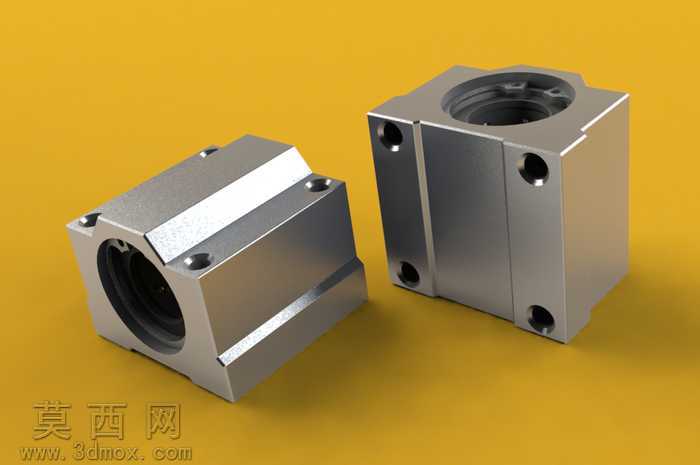

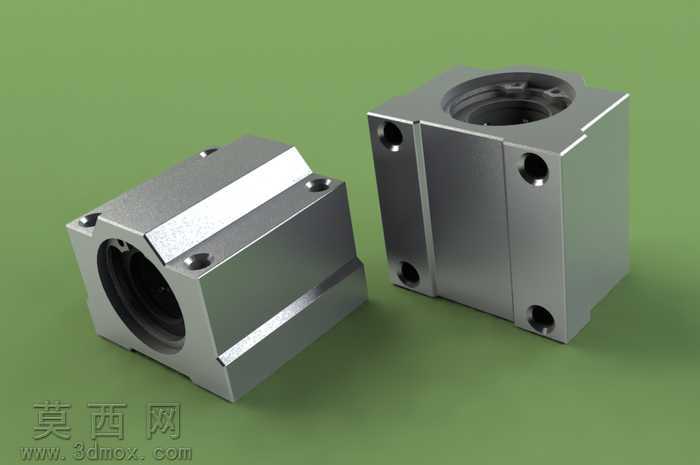

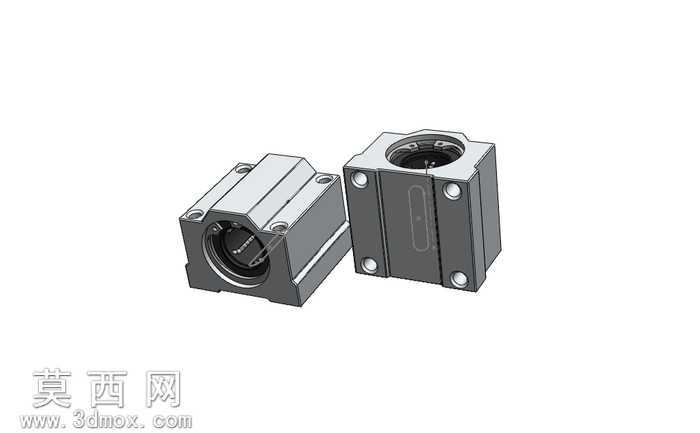

本作品为SMA20规格箱式线性轴承与配套轴承座组件的三维建模成果，建模过程严格遵循线性运动部件的实际生产尺寸规范，在三维建模软件中首先完成基础参数的校准，以20mm内径的线性轴承核心结构为基准，先构建轴承内部的滚珠循环通道、保持架结构以及外圈基体，确保轴承的内孔同轴度、安装基准面的平面度公差符合机械设计标准。随后完成配套箱式轴承座的建模，针对轴承座的方形安装基体，精准绘制四个角位的安装沉孔、侧面的定位销孔结构，同时还原轴承座内部与轴承外圈配合的限位台阶，保证轴承装入座体后无轴向窜动、径向定位精准的装配效果。材质渲染阶段，针对金属部件的质感进行分层调试，轴承与轴承座的金属基体采用磨砂合金钢材质，调整金属粗糙度参数至1.6μm对应的视觉效果，还原机加工后金属表面的细腻哑光质感，同时对轴承内孔的密封胶圈部分赋予黑色丁腈橡胶材质，调整橡胶的漫反射与高光参数，区分金属与非金属部件的视觉差异。结构设计上还原了两种不同长度规格的箱式滑块结构，短款滑块适用于轻载短行程直线运动场景，长款滑块通过加长的轴承支撑跨度提升重载下的运动稳定性，两款滑块的安装孔位保持统一基准，可实现同安装面的互换适配。建模过程中对所有装配接触面进行了干涉检查，确保轴承在座体内的装配间隙符合实际装配要求，滚珠通道与座体避让结构无重叠冲突，安装孔的深度、沉头尺寸完全适配常用的内六角安装螺栓规格。渲染阶段采用暖黄色纯色背景，搭配柔和的侧上方主光源与底部补光，清晰呈现金属部件的棱边倒角、安装孔位细节以及表面的机加工纹理，通过光影对比突出组件的立体结构，让观看者可以直观区分两款不同长度滑块的结构差异，清晰观察到轴承座的安装面、定位孔以及轴承外露端面的密封结构细节，完整还原该款线性传动部件的真实外观与结构特征，可用于数控设备、自动化直线滑台等场景的装配示意、结构参考与选型展示。
