游艇甲板嵌入式圆形排气通风口设计

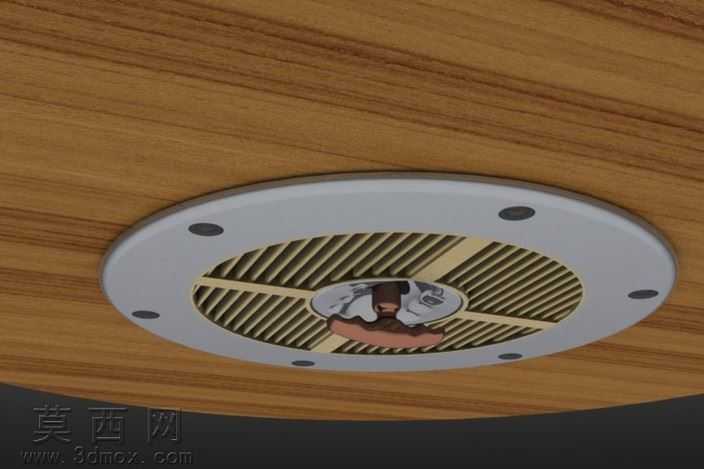

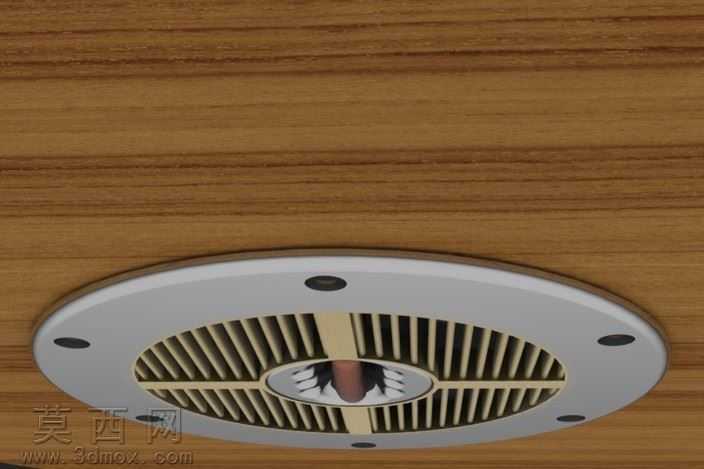

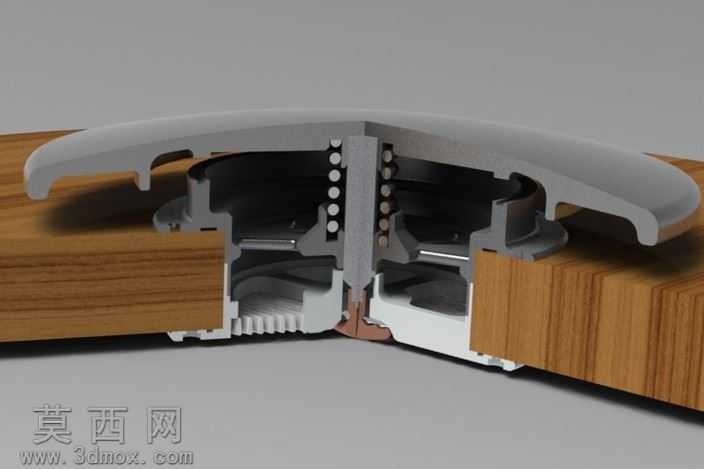

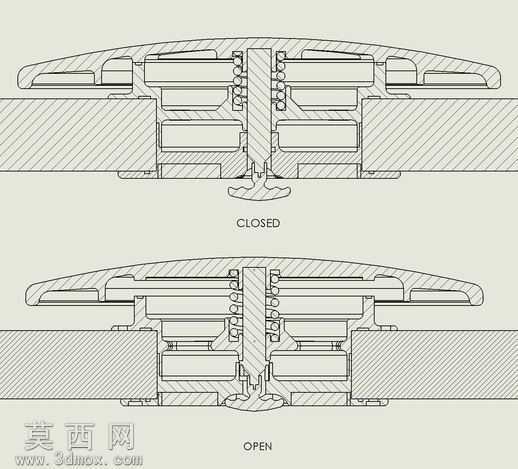

本作品为游艇甲板区域使用的嵌入式圆形排气通风口三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制通风口的圆形外轮廓基准草图，确定整体安装法兰的外径尺寸与安装孔位分布，法兰边缘做了微小的圆角过渡处理，避免安装时划伤甲板表面，同时提升整体外观的精致度。建模过程中对通风栅格部分做了精细化结构设计，采用径向放射状排布的栅格叶片，叶片之间预留均匀的通风间隙，既保证足够的空气流通面积，又能阻挡大体积杂物落入通风管道内部；中心区域设置十字形加强筋结构，提升栅格部分的整体结构强度，避免踩踏受力时出现变形断裂问题。模型中部预留了中心安装固定位，可适配标准紧固件完成与甲板基层的连接固定，安装法兰的厚度经过合理测算，能够与常见的游艇木质甲板安装深度完美匹配，安装后表面与甲板保持齐平，不会出现凸起磕碰的问题。材质设计方面，将通风口的中间注塑部分与底部底座部分设置为注塑成型材质，选用耐海水腐蚀、抗紫外线老化的改性工程塑料，表面做哑光磨砂处理，减少海面强光反射带来的视觉干扰；顶部外露的法兰外圈部分采用不锈钢材质设计，具备优秀的防锈抗腐蚀能力，能够长期适应海洋高盐高湿的使用环境，同时金属质感与木质甲板形成视觉层次对比，提升整体装配质感。渲染阶段将模型放置在仿柚木甲板纹理的场景中，还原真实安装后的视觉效果，调整材质的反光度与粗糙度参数，让塑料部分的柔和质感与不锈钢部分的金属光泽形成自然区分，同时模拟自然光照射效果，展现栅格缝隙处的自然阴影，凸显结构的层次感。设计过程中充分考虑游艇甲板的实际使用场景，整体结构无尖锐棱角，所有外露边缘均做倒钝处理，保障船上人员行走接触时的安全性；通风栅格的间隙尺寸经过反复调整，在保证通风效率的同时，避免女士鞋跟卡入缝隙的问题，兼顾功能性与使用安全性。模型同时导出了STEP、IGES、STL等通用格式，可适配不同三维软件的编辑需求，也可直接用于3D打印打样验证，为后续的开模生产提供精准的三维数据支撑。
