12方三轴自卸翻斗运输卡车结构设计

　　这款12方级别的三轴自卸翻斗车，核心面向城建渣土转运、矿山散料短途接驳、基建工地砂石料配送这类高频重载作业场景，日常作业中需要频繁在非铺装路面、坡度起伏的作业面穿行，对结构抗扭、举升稳定性、载荷分布合理性都有极高的实际要求。从结构设计逻辑来看，整车采用8x4驱动布局，前三轴承担转向与前部载荷分配，第四轴为驱动承载轴，轴距排布充分考虑了货厢满载时的轴荷平衡，避免单轴载荷超限引发的轮胎异常磨损、车架变形问题，同时转弯半径控制在同级别车型合理区间，适配工地内部狭窄道路的转向需求。货厢部分采用U型截面设计，相比传统矩形货厢，U型结构在卸除黏湿物料时不易出现积料挂壁问题，同时厢体侧板与底板的加强筋采用分段式焊接布局，

　　既保证了12方额定容积下的厢体刚度，避免重载举升时厢体出现侧向鼓胀变形，又合理控制了厢体自重，降低整车整备质量，提升额定载质量利用率。货厢尾部的铰接支座采用双点宽距布局，铰接点位置相对车架纵梁的高度经过反复校核，举升过程中货厢的重心偏移量始终控制在稳定区间内，即使在坡度不超过5度的不平地面举升卸货，也不会出现整车侧倾失稳的风险。前部的防浪板采用斜向加强结构，不仅能阻挡车辆行驶过程中散料向前飞溅撞击驾驶室后部，还能在举升初始阶段对物料形成导流，避免物料倾泻时冲击驾驶室下方的举升油缸与管路。举升机构采用前置单油缸布局，油缸的安装支座与车架纵梁采用贯通式连接，举升力直接传递到车架主纵梁上，避免局部应力集中导致的支座开裂问题，

　　油缸的行程匹配12方货厢的最大举升角度，举升终了时货厢倾角达到48度，足以保证含水率较高的黏土类物料顺利滑卸，不会出现残留堆积。底盘部分的车架采用双层纵梁结构，纵梁截面高度根据不同位置的载荷分布做变截面处理，货厢承载区域的纵梁内层加贴加强板，转向区域则适当降低截面高度以适配转向机构的安装空间，兼顾强度与轻量化需求。悬架系统采用多片钢板弹簧结构，针对重载作业场景做了刚度匹配，空载时悬架具备足够的缓冲能力，过滤非铺装路面的颠簸冲击，满载时弹簧变形量控制在合理范围，避免车架出现过大的上下挠曲变形。轮边的挡泥板、尾部的防护装置都按照实际作业需求做了结构强化，尾部的后防护采用可翻转结构，当车辆在工地作业需要贴近卸货点时，可以将防护架向上翻起，

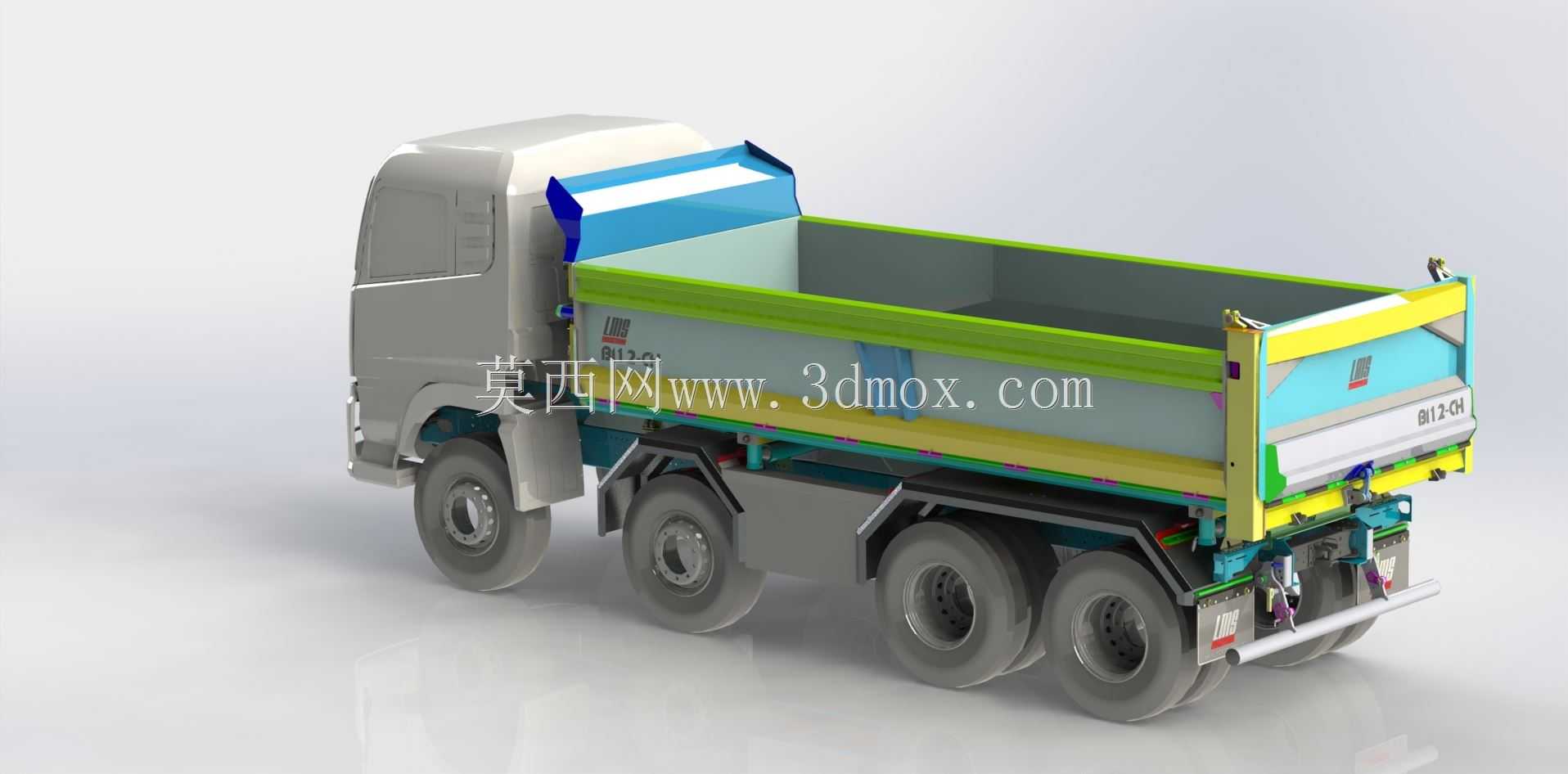

　　避免防护架被物料堆撞变形。驾驶室采用短轴距平头设计，在保证驾驶员操作空间的前提下尽可能压缩整车长度，提升车辆在狭窄工地的通行灵活性，驾驶室后部与货厢前部预留了足够的安全间隙，即使在紧急制动时货厢出现轻微前窜，也不会撞击驾驶室结构。液压管路的排布沿着车架纵梁内侧走线，采用管卡分段固定，避免车辆行驶过程中管路与车架、其他部件出现摩擦破损，管路的弯曲半径都符合液压系统的安装规范，减少管路沿程压力损失，保证举升动作的平顺性。货厢的侧边防砸条采用高强度耐磨钢材制作，日常装卸作业中装载机铲斗碰撞厢边时，不会轻易出现厢板变形，延长货厢的实际使用寿命。整车的外形尺寸充分考虑了道路通行限界要求，整车宽度控制在2.5米以内，高度在空载状态下不超过3.2米，能够满足普通城市道路、乡村道路的通行要求，不需要额外办理超限运输许可即可完成跨区域转场作业。在三维建模过程中，所有部件的装配边界都做了干涉检查，转向轮在最大转角状态下不会与翼子板、转向拉杆发生运动干涉，举升油缸在全行程动作中不会与货厢底部、车架横梁出现碰撞，传动轴的工作角度始终在万向节允许的夹角范围内，避免传动系统出现异常振动。
