轴流风扇注塑成型模具结构设计

项目分类:注塑模图纸 发布时间:2021-11-08 ID:375640
  • 轴流风扇注塑成型模具结构设计
  • 轴流风扇注塑成型模具结构设计
  • 轴流风扇注塑成型模具结构设计

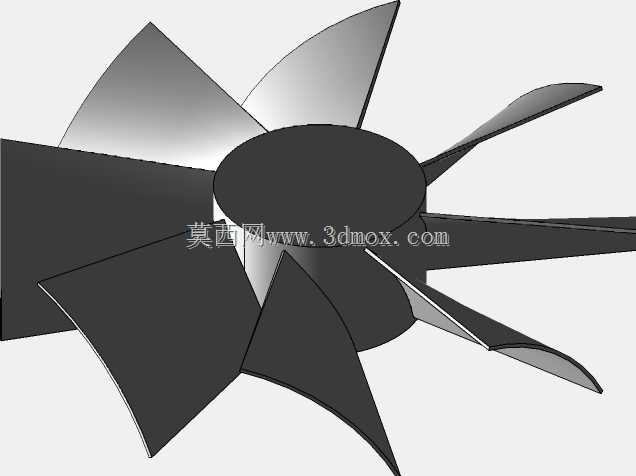

  这套模具对应生产的是小型轴流风扇的塑料叶轮部件,这类叶轮广泛应用在桌面散热设备、机箱通风组件、小型家电送风模块中,日常接触的电脑CPU散热风扇、桌面小台扇、工业控制柜通风扇的叶轮,都可以通过这类模具完成批量注塑生产。叶轮本身的曲面弧度直接决定送风效率与运行噪音,因此模具的分型设计、型腔型芯的曲面贴合精度,是整套结构设计的核心要点。

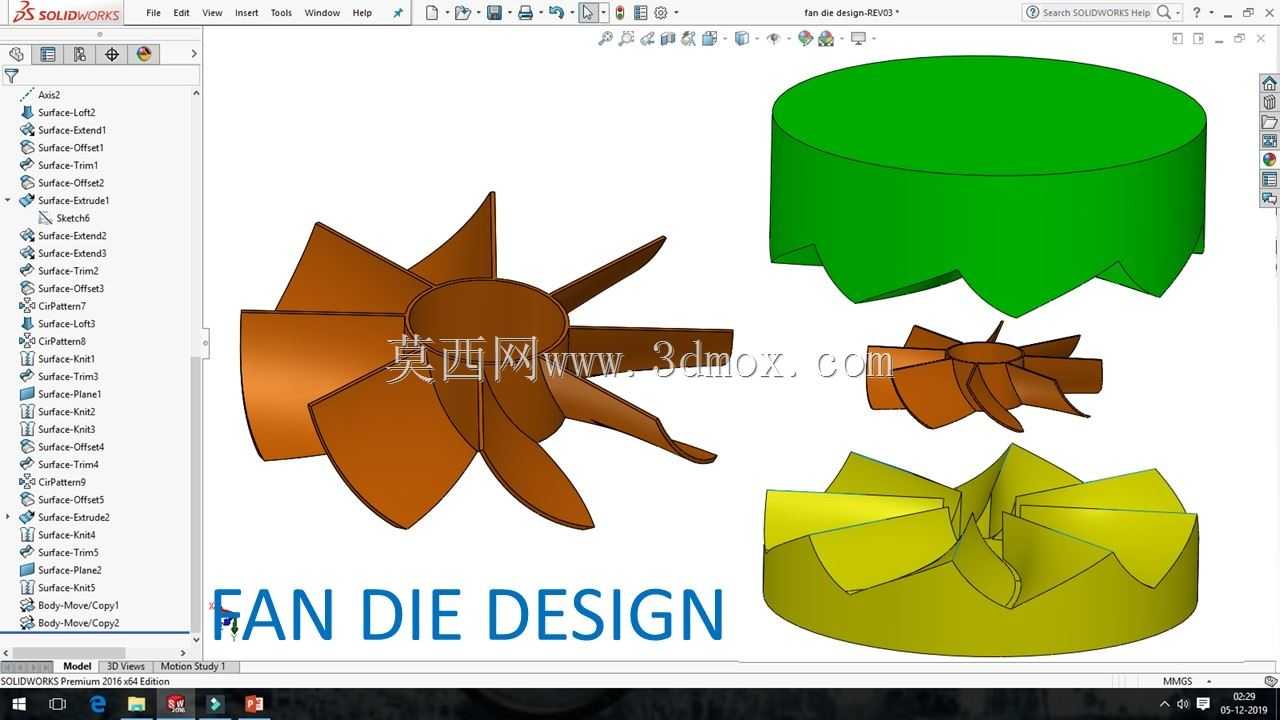

  从结构拆分来看,整套模具分为定模型腔、动模型芯、叶片成型镶块三个核心部分,对应图中展示的绿色型腔、黄色型芯与棕色叶片成型组件。设计时首先要考虑塑料熔体的填充路径,由于叶轮叶片厚度较薄,最薄处仅0.8mm,若采用单点点浇口直接进胶,很容易出现熔体填充不足、叶片缺料、熔接痕明显的问题,因此进胶点设置在叶轮中心的轮毂位置,熔体从轮毂中心向四周叶片均匀扩散,能够保证每一片叶片的填充压力一致,避免成型后叶片出现应力变形,导致后续动平衡测试不合格。

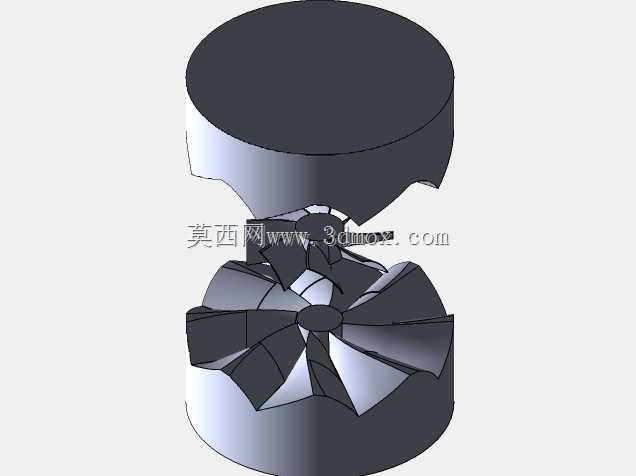

  分型面的选择没有采用常规的平面分型,而是顺着每一片叶片的曲面轮廓做随形分型,这样的设计能够最大程度减少叶片表面的分型线痕迹,降低后续抛光处理的工作量,同时避免分型线错位导致的叶片边缘飞边问题。要知道风扇叶轮在高速旋转时,边缘哪怕0.1mm的飞边或者错位,都会带来明显的风噪与动平衡偏差,后期需要大量人工修边,既增加生产成本,也很难保证批量产品的一致性。随形分型的结构对加工精度要求更高,需要三轴以上的数控加工设备完成曲面铣削,后续还要配合抛光工序保证型腔表面的粗糙度达到Ra0.8以下,才能让成型后的叶片表面足够光滑,减少送风时的风阻损耗。

  脱模结构的设计是这套模具的另一个难点,由于叶片存在一定的扭转角度,常规的直顶脱模会刮伤叶片表面,甚至导致叶片断裂,因此设计时采用了推板配合旋转脱模的结构,开模后动模部分后退,推板先带动叶轮整体脱离型芯的主体部分,同时顺着叶片的扭转角度做小幅度的旋转顶出,保证顶出过程中叶片与成型镶块之间没有硬摩擦,避免叶片出现顶白、变形的缺陷。冷却水路的布置也充分考虑了叶轮的结构特点,在型腔和型芯的对应轮毂位置设置了环形冷却水路,同时在每一片叶片对应的镶块内部设置了小型的隔水片导流,保证整个成型区域的冷却温度均匀,避免不同叶片因为冷却速度不一致出现收缩率差异,导致叶轮整体的圆度超差。

  安装边界方面,这套模具适配常用的120吨卧式注塑机,定位圈直径100mm,主流道衬套的球面半径与注塑机喷嘴匹配,模具整体长宽尺寸为280mm*280mm,闭合厚度320mm,符合对应吨位注塑机的容模尺寸范围。顶出孔的位置与注塑机的顶杆位置对应,不需要额外加装顶出延长杆,安装时只需完成定位圈对位、模具压板锁紧、冷却水路连接即可完成试模准备。日常生产时,常用的成型材料为改性PP或者ABS,两种材料的收缩率都在设计时做了预留,型腔尺寸按照材料收缩率放大了对应比例,保证成型后的叶轮尺寸符合装配要求,中心的轴孔尺寸公差控制在±0.02mm,能够直接与电机轴配合,不需要后续二次加工。

  实际生产验证中,这套结构的模具成型周期在25秒左右,开模后产品自动脱落,不需要人工取件,叶片的成型完整性好,没有明显的熔接痕和飞边,成型后的叶轮经过动平衡测试,剩余不平衡量能够控制在0.5g·cm以内,完全满足高速旋转的使用要求,不需要额外做动平衡校正,能够有效提升批量生产的效率。
