工业设备用U形连接支撑结构件

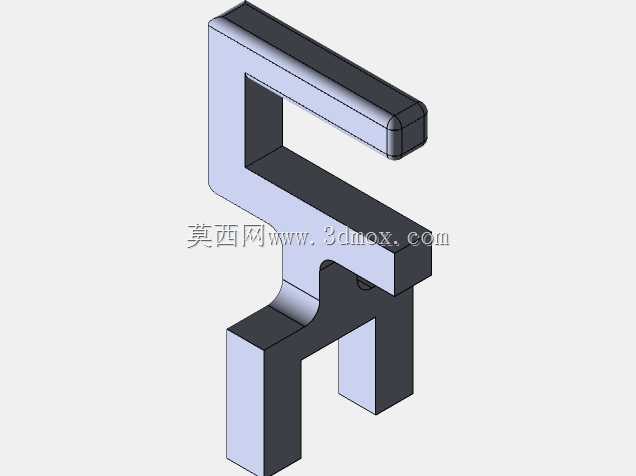

　　在各类工业装配场景中，这类U形结构件常作为衔接两个功能模块的受力载体出现，比如输送线侧边的导向支架安装座、小型工装夹具的定位基座、自动化设备的管线固定卡扣基座，都能见到同构型零件的身影。它的核心作用是通过自身U形的开口空间，容纳被连接件的端部，同时利用两侧的竖直臂传递载荷，避免连接点出现应力集中导致的变形失效。从结构设计逻辑来看，这个零件的弯折处做了等半径的圆角过渡，没有尖锐的直角棱边，这是因为在冲压或铣削加工过程中，直角位置容易产生应力集中，在长期承受交变载荷的工况下，会从棱边位置萌生疲劳裂纹，圆角过渡能有效分散弯折区域的应力，提升零件的抗疲劳寿命。零件的上端横臂端部做了圆弧收边处理，不是平直的截断端面，

　　这个细节设计一方面是为了避免安装时尖锐棱边划伤操作人员，另一方面也能在装配时起到导向作用，当对接件插入U形开口时，圆弧端面能引导零件顺利滑入安装位，减少装配对位的调整时间。零件的下侧延伸出两个平行的短支臂，支臂上预留了安装孔位，安装时可以通过螺栓穿过孔位将整个U形件固定在设备的基板或者型材框架上，支臂的长度经过精确计算，既保证了螺栓安装时有足够的操作空间，不会因为支臂过短导致扳手无法伸入拧紧，也不会因为支臂过长造成材料浪费，同时避免支臂过长在受力时产生额外的挠曲变形。从安装边界来看，这个U形件的开口宽度是固定的，适配的被连接件厚度需要略小于开口净宽，预留0.1到0.2毫米的装配间隙，既方便安装时的对位调整，

　　也不会因为间隙过大导致连接后出现晃动。零件的整体壁厚保持均匀，没有出现局部壁厚突变的情况，这不仅方便加工时的参数统一，不管是采用整块铝料铣削成型，还是采用钢板弯折焊接成型，均匀壁厚都能减少加工过程中的变形量，比如铣削时不会因为局部去除量过大导致零件翘曲，弯折时也不会因为壁厚不均出现弯折角度偏差。在实际使用场景中，这类U形件如果用在振动较大的设备上，比如振动给料机的侧边挡料支架连接，还可以在U形开口的内侧贴合薄橡胶垫，既可以缓冲振动带来的冲击，也能补偿零件加工时的尺寸误差，让连接更加紧密。设计时还需要考虑零件的受力方向，当载荷垂直向下作用在顶部横臂时，两侧的竖直臂主要承受弯曲应力，下侧的两个支臂承受拉应力，

　　所以在建模时需要对弯折位置做应力校核，确保在额定载荷下，零件的最大应力小于材料的许用应力，比如采用Q235钢材加工时，额定载荷下的安全系数需要不低于2.5，如果采用6061铝合金加工，安全系数需要适当提高到3以上，因为铝合金的屈服强度比普通碳钢低，需要更大的安全余量来保证使用可靠性。零件的表面没有多余的装饰结构，所有的面都是功能面，顶部横臂的上平面是和被连接件接触的承压面，需要保证一定的平面度，避免接触时出现点接触导致局部压强过大，两侧竖直臂的内侧面是定位面，需要保证两个面的平行度，否则被连接件装入后会出现倾斜，影响装配精度。下侧支臂的安装孔位置有严格的位置度要求，两个孔的中心距需要和设备基板上的安装孔中心距保持一致，公差控制在±0.05毫米以内，否则安装时会出现螺栓无法穿入的情况，强行穿入还会导致零件产生装配内应力，长期使用后容易出现变形甚至断裂。
