带侧孔法兰连接式筒状机械构件

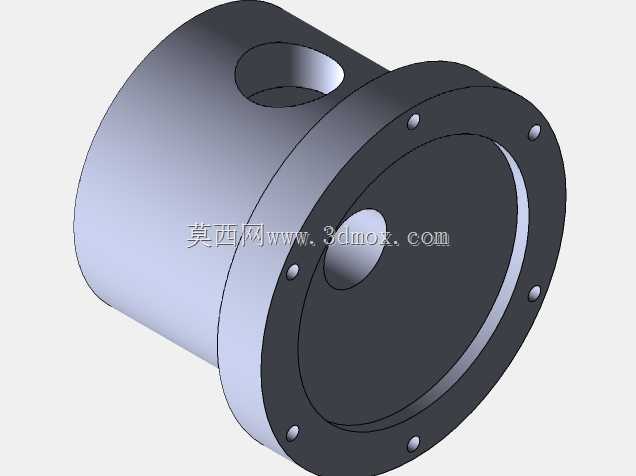

　　这类带法兰的筒状构件在流体输送管路、小型动力单元壳体、设备传动端连接结构中应用十分广泛，日常做设备改造、非标机械设计时经常会碰到类似结构的选型或建模需求。从结构本身来看，主体为等径圆柱筒身，一端集成带安装孔的圆形法兰盘，筒身侧壁开设径向贯通孔，法兰端面均匀分布六个沉头安装孔，这类结构的设计逻辑完全围绕实际装配与功能需求展开。

　　先从安装边界说起，法兰端的安装孔采用圆周均布设计，孔位公差通常取H7级，适配常用的内六角圆柱头螺钉，安装时法兰端面需与对接件的基准面完全贴合，因此建模时法兰的贴合面粗糙度要求需达到Ra1.6，避免安装后出现密封失效或者连接同轴度偏差的问题。筒身的外径与法兰外径存在固定的差值，法兰外沿超出筒身的部分刚好预留出螺钉安装的操作空间，不会出现螺钉拧紧时工具与筒身干涉的情况，这一点在做装配校核时需要重点确认，很多新手建模时容易忽略工具操作空间，导致实际装配时无法顺利拧紧紧固件。

　　筒身侧壁的径向孔并非随意开设，这个孔通常用于外接管路、安装传感器或者作为润滑油注入口，孔的轴线与筒身轴线垂直相交，孔口处做了倒角处理，避免安装外接接头时刮伤密封圈，也能去除机加工后的毛刺。如果这个孔用于流体介质流通，建模时还需要在孔与筒体内壁的相交处做圆角过渡，减少介质流动时的阻力，同时避免应力集中导致的结构开裂，尤其是在承受一定压力的工况下，相交处的应力集中系数会直接影响构件的使用寿命。

　　从功能特性来看，这类构件既可以作为传动部件的防护壳体，将传动轴、轴承等零件包裹在筒身内部，法兰端与设备主机架连接固定，侧壁的孔可以用来安装油嘴或者温度传感器，实时监测内部运转工况；也可以作为流体管路的连接转接段，筒身内部走介质，法兰端与阀门、泵体的法兰面对接，侧壁孔用来接压力表或者支路管路，适配低压流体输送的工况。做这类结构的三维建模时，首先要确定筒身的内径尺寸，内径是由内部通过的介质流量或者容纳的零件尺寸决定的，比如作为传动轴壳体时，内径要比传动轴的最大回转直径大2-5mm，预留出装配间隙和热膨胀的空间；筒身的壁厚则根据承受的压力、材料属性来计算，普通碳钢材质在0.6MPa以下的工况下，壁厚取3-5mm即可满足强度要求，如果是铝合金材质则需要适当增加壁厚。

　　法兰盘的厚度设计也有讲究，不能过薄否则拧紧螺钉时法兰会出现翘曲变形，导致密封面贴合不严，也不能过厚造成材料浪费、整体重量增加，通常法兰厚度取筒身壁厚的1.5-2倍，就能满足常规工况下的刚度要求。法兰上的安装孔中心圆直径需要和对接件的孔位完全匹配，做系列化设计时可以参照现行的法兰标准来选取参数，减少非标加工的成本。另外筒身的非法兰端通常会根据实际需求做不同处理，如果是作为封闭壳体，非法兰端可以设计成端盖连接结构，如果是作为直通管路，非法兰端也可以加工成外螺纹或者焊接坡口，和其他管路直接连接。

　　实际建模过程中，这类结构最容易出问题的地方是各个特征的相交处，比如侧壁孔和筒身的相贯线、法兰和筒身的过渡圆角，很多人建模时直接做直角连接，忽略了铸造或者机加工的工艺圆角，导致实际加工时出现应力集中，或者模具脱模困难。法兰和筒身的连接处需要做R3-R5的圆角过渡，根据整体尺寸大小调整圆角半径，既能提升结构强度，也能符合加工工艺要求。还有法兰上的沉头孔深度，要和所选螺钉的头部长度匹配，保证螺钉拧紧后头部不高出法兰端面，避免后续对接其他零件时出现干涉。

　　在做装配校核的时候，除了检查零件本身的干涉情况，还要考虑实际安装顺序，比如这类筒状构件通常是先把内部的轴承、轴类零件装到筒身里，再通过法兰端固定到主机上，所以筒身的内径尺寸要保证内部零件能顺利装入，不会出现筒身内径过小零件放不进去，或者内径过大导致零件晃动的情况。侧壁孔的位置也要和内部零件的位置对应，比如作为注油孔使用时，孔的位置要对准轴承的滚珠区域，保证润滑油能直接注入到摩擦面，而不是喷到其他无作用的区域。

　　这类构件虽然结构不算复杂，但是在很多设备里都是不可或缺的连接或承载零件，建模时每一个尺寸的选取都要对应实际的工况需求，不能凭感觉随意设定参数，比如如果用在有振动的工况下，法兰的安装孔可以适当增加防松结构的设计余量，筒身壁厚也可以适当增加，避免长期振动导致构件出现疲劳裂纹。如果用在有腐蚀的工况下，建模时还要考虑表面处理的厚度，比如做喷塑或者镀锌处理时，尺寸公差要预留出涂层的厚度，避免装配时出现尺寸超差的问题。
