工程机械挖沟作业专用铲斗结构设计

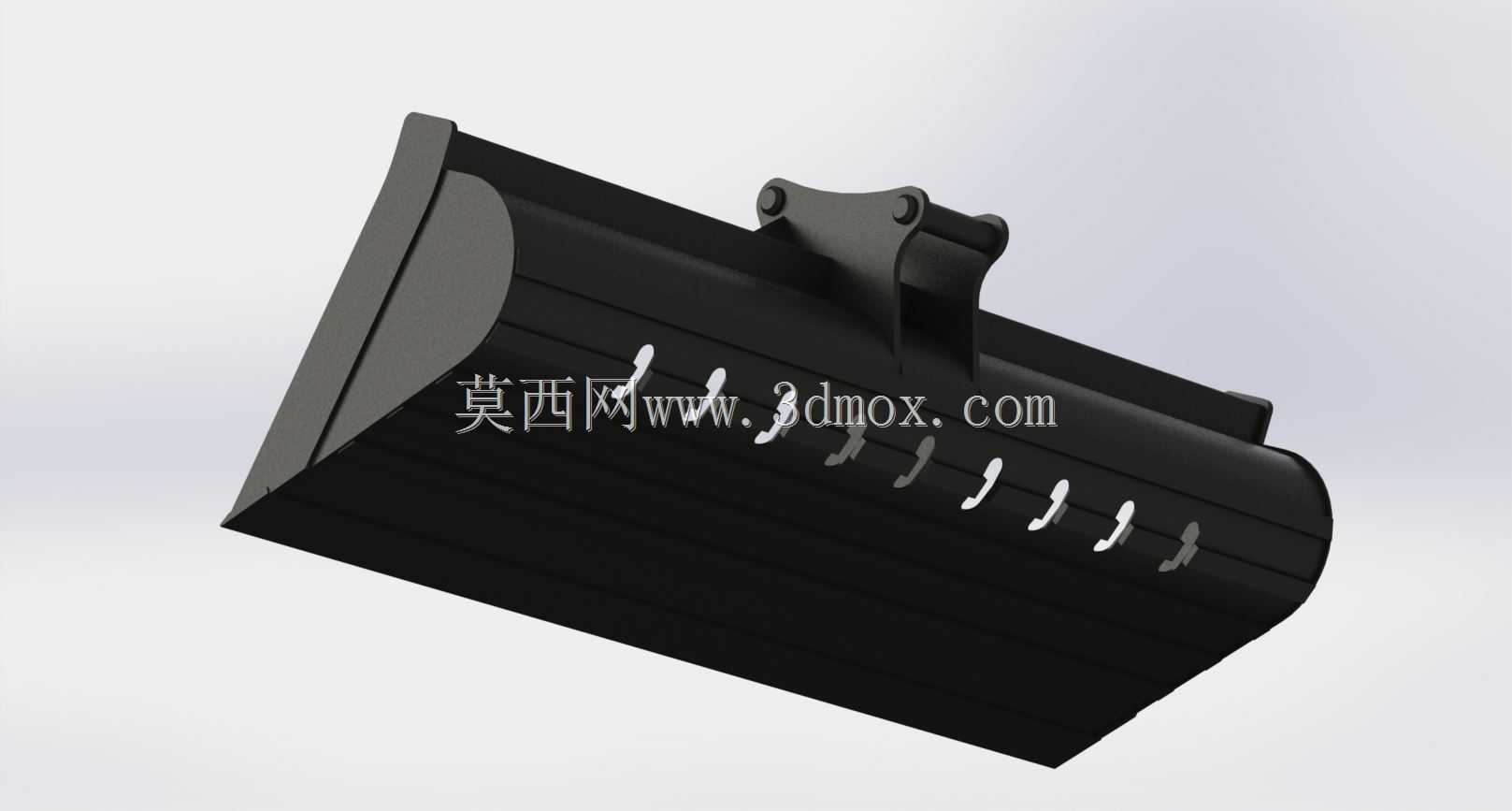

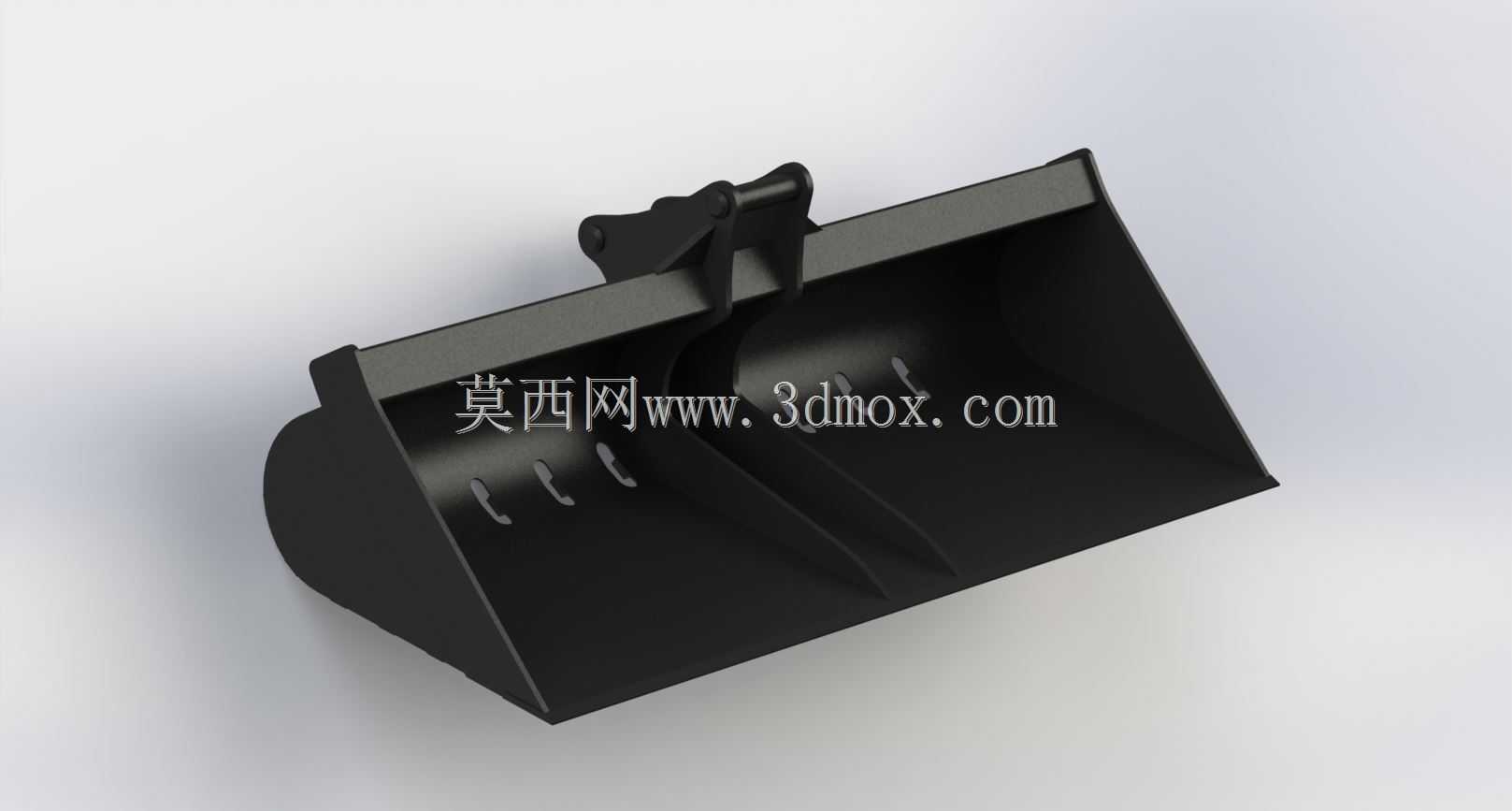

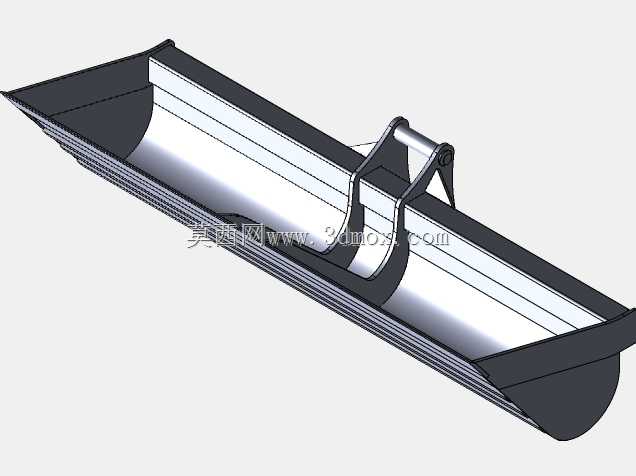

　　在市政管网铺设、农田水利沟渠开挖、管线布设这类窄幅土方作业场景中，常规通用挖斗往往存在作业幅宽过宽、开挖精度不足、多余土方扰动量大的问题，挖沟机专用铲斗就是针对这类窄断面连续开挖工况开发的工作属具，其结构设计直接决定挖沟作业的成型质量、作业效率与设备负载匹配度。这款铲斗的整体结构采用了弧形切削刃加双侧导流侧板的构型，斗体内部设置了两道纵向加强筋板，筋板从切削刃背部一直延伸至斗尾与安装耳板的焊接区域，在挖掘硬质黏土、夹杂少量砾石的回填土层时，能够有效分散切削阻力带来的局部应力，避免斗体在长期交变载荷下出现焊缝开裂、侧板变形的问题。斗口切削刃采用了平直等宽设计，没有额外突出的侧齿结构，能够保证开挖出的沟壁断面平整顺直，

　　减少后续沟壁修整的工作量，尤其适合对沟槽宽度、侧壁垂直度有明确要求的管线铺设作业，比如通信光缆、给排水支管的埋设施工，能够严格控制开挖边界，减少对沟槽两侧原状土体的扰动，降低后期沟槽回填的压实工作量。安装连接部位采用了双销轴铰接的结构形式，销轴直径为65毫米，两个销座之间的安装间距设置为345毫米，销座端面到斗体外侧的安装边界尺寸为225毫米，这套安装尺寸参数能够直接匹配多数中小型挖沟机、小型挖掘机的斗杆连接端，不需要额外加工过渡连接耳板，安装时只需将斗杆前端的连接耳对准销座孔，穿入销轴并锁定轴向限位卡板即可完成属具更换，现场换装的操作门槛低，不需要借助大型吊装设备，单人配合撬棍即可在短时间内完成属具切换。

　　斗体的背部曲面采用了等半径圆弧过渡设计，在铲斗完成切削举升的过程中，斗内的土体能够顺着弧面均匀堆积在斗腔内部，不会出现土体卡滞在斗体加强筋位置的问题，卸料时只要翻转斗杆到指定角度，斗内物料就能依靠自重完全卸出，不会出现粘斗、存土的情况，在含水率较高的黏土层作业时，这种弧面结构的优势尤为明显，能够减少每次举升循环的无效负载，提升单位时间内的作业循环次数。斗体两侧的侧板采用了加厚耐磨钢板焊接，侧板边缘与切削刃保持齐平，在挖沟作业过程中，侧板能够起到沟壁修整的导向作用，操作手只要保持斗体水平进给，就能保证沟槽的宽度一致，不会出现常规挖斗作业时容易出现的沟壁锯齿状缺损、沟槽宽度超差的问题。在实际作业选型时，

　　需要注意这款铲斗的切削幅宽是针对窄幅沟槽设计的，不适合用于大面积场地平整、大体积土方装载作业，避免因单次切削负载过大造成斗杆液压系统过载；日常维护中，需要定期检查销轴与销座衬套的磨损间隙，当间隙超过2毫米时要及时更换衬套，避免作业过程中出现旷量，造成铰接部位的冲击载荷增大，影响斗杆与铲斗的连接可靠性；切削刃部位在长期作业出现磨损倒角后，可以采用堆焊耐磨焊条的方式修复切削刃角度，保证切削刃的锋利度，降低挖掘过程中的切削阻力。这款铲斗的结构设计充分考虑了窄幅挖沟作业的实际工况需求，没有冗余的结构设计，所有加强筋板的布置、安装尺寸的设定、斗腔曲面的选型都是围绕窄沟开挖的作业特点展开，既保证了结构强度能够应对常见土层的挖掘负载，又控制了铲斗自身的重量，不会给小型挖沟机的动臂举升系统造成额外的负载压力，在村镇小型水利沟渠开挖、小区管网改造、厂区管线布设这类作业空间受限、沟槽断面要求规整的场景中，能够很好地适配作业需求，相比使用通用挖斗进行挖沟作业，能够降低30%左右的多余土方开挖量，同时提升沟槽成型的合格率，减少后续人工修整的成本投入。
