挖掘机平整作业分级梁结构设计

　　在土方施工、场地整平、路基修整和砂石料场作业中，挖掘机前端工作装置往往需要在挖掘、装载之外承担大面积找平任务。分级梁作为配合铲斗或独立挂接于斗杆前端的整平属具，主要用于对砾石、土壤、沙子等松散物料进行摊平、刮平与初步压实，使作业面在短时间内形成较稳定的平面轮廓。该结构在市政场地整理、农田水利、矿山道路维护、堆场清理等场景中使用频繁，尤其适合挖掘机无法直接配备大型平地机时的中小型工程。

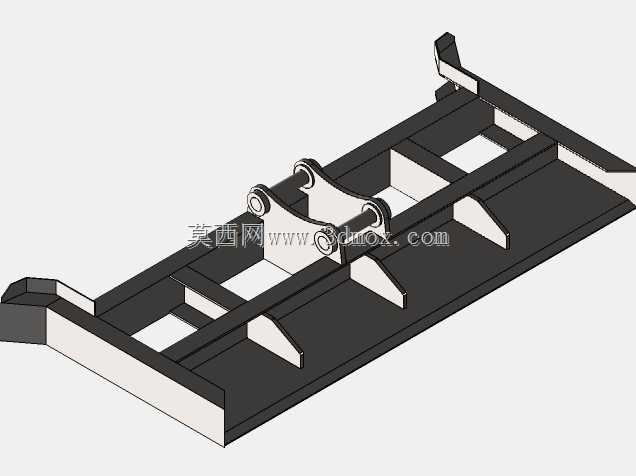

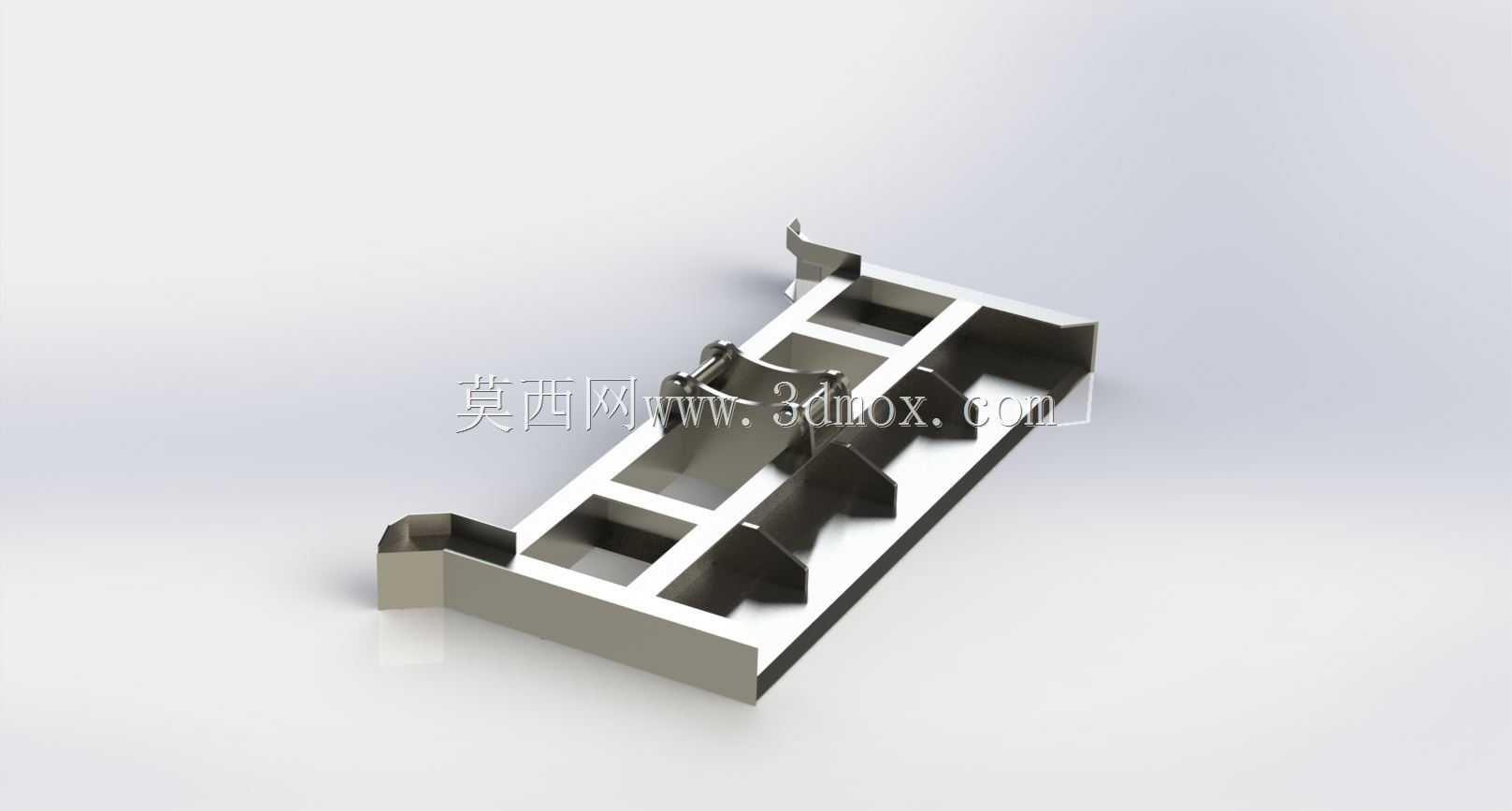

　　从功能布置看，分级梁的核心是一根长条形承载梁体，梁体下方形成连续的平直工作边，作业时随斗杆下压并沿地面拖动，将高出基准面的物料推向前方或侧向，同时把低洼处由松散颗粒填充。梁体内部并非采用实心结构，而是通过多道竖向隔板和横向加强筋形成箱格状承力框架。这样的处理一方面降低了属具自重，减少斗杆和动臂在举升、回转时的额外负载；另一方面使焊接结构具备更高的抗弯和抗扭刚度，避免梁体在反复刮推硬质砾石时出现中部下挠或端部翘曲。

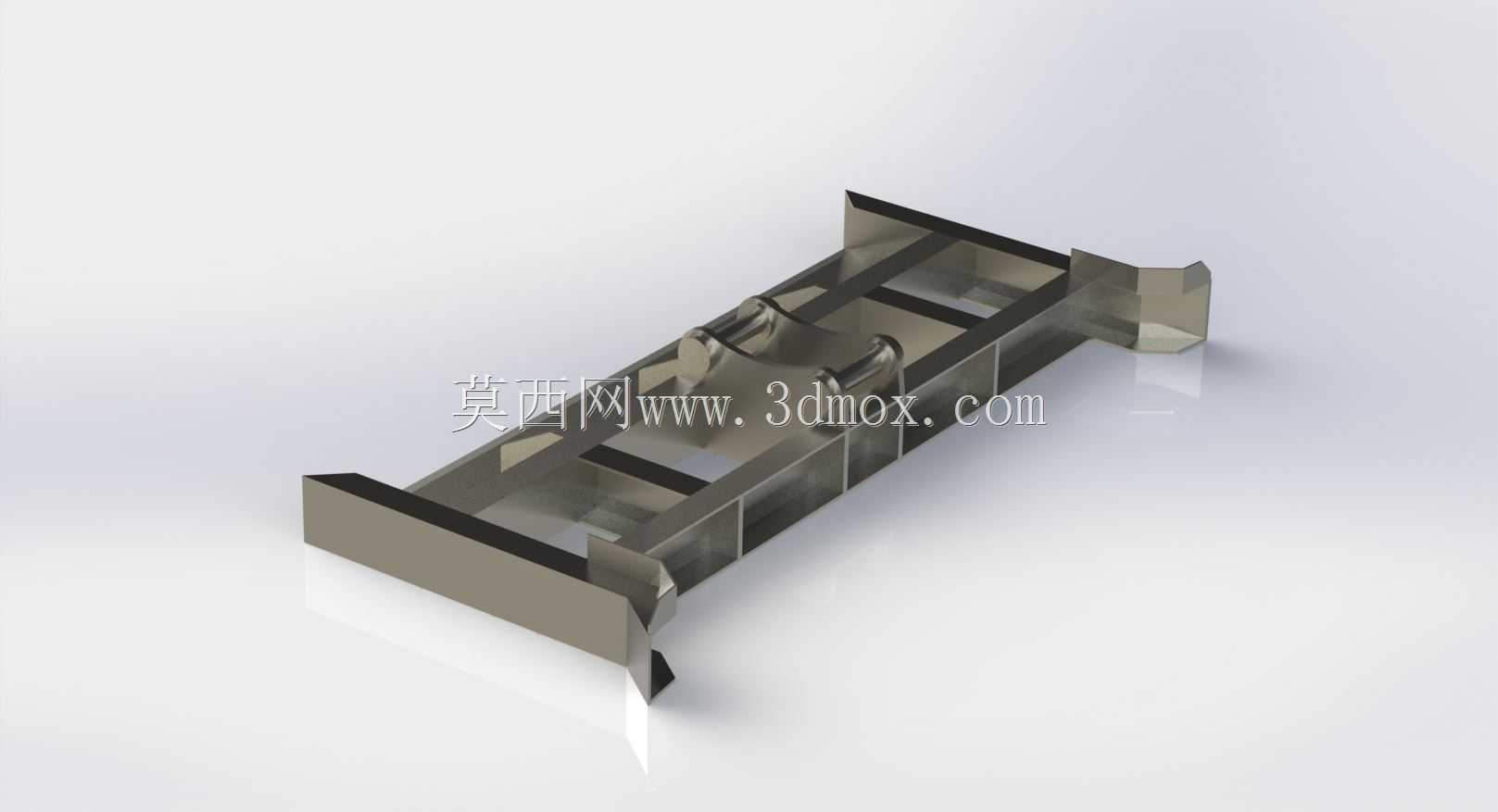

　　梁体两端设置上翘的折边和挡料结构，其作用并不只是外形收口。拖动整平过程中，砂石会沿梁面产生横向流动，端部折边可以限制物料无约束外溢，使刮平区域边界更清晰；上翘轮廓还能在属具轻微倾斜或进入不平整地面时减少啃土、卡滞，让操作者更容易控制切入深度。梁体上方的连接座、销轴孔和加强板用于与挖掘机连杆机构匹配，承受来自斗杆的下压力、牵引阻力以及偏载冲击。连接区域通常是应力集中最明显的位置，因此在建模时需要关注销轴孔周边的板厚过渡、焊缝布置以及加强筋与主梁的连续性，不能只按外观拉伸成型。

　　设计思路上，这类属具需要在刮平宽度、结构重量和挖掘机承载能力之间取得平衡。梁体有效工作宽度决定单次走刀覆盖范围，过宽会显著增大阻力并对整机稳定性提出更高要求，过窄则会增加往返次数、降低整平效率。内部隔板间距也需结合板厚和作业载荷确定：隔板过疏，梁面在集中石块冲击下容易凹陷；隔板过密，则会增加焊接量和重量，还可能造成物料在格腔内积存。实际结构中，隔板通常沿梁长方向等距或按受力梯度布置，在靠近连接座的位置适当加密，以把工作阻力更均匀地传递到销轴和斗杆。

　　外形尺寸与安装边界是三维建模时必须重点校核的内容。分级梁安装后，梁底工作边应与铲斗齿根、斗杆连杆运动范围保持明确关系，避免在收斗、扬斗或回转时与铲斗油缸、连杆销轴发生干涉。若作为独立属具使用，还需确认连接耳板的开档宽度、销轴直径、孔中心距与目标机型快换装置或斗杆端部一致；若与铲斗协同作业，则要考虑梁体最低点在挖掘姿态下是否提前触地。梁体高度方向不能无限增加，因为过高的侧板会提高物料推移阻力，并在浅刮作业时遮挡操作者视线；过低则会削弱截面惯性矩，影响长跨度梁的平直度保持能力。

　　从作业机理看，松散土壤和沙子的流动阻力较低，梁体主要承受均匀分布的摩擦和堆料载荷；砾石场地则会出现局部点冲击和卡料，石块可能进入梁底与地面之间，使某一段突然承受较大法向力。因此，梁底工作边需要采用耐磨板或可更换刃口的设计思路，边缘保留足够厚度以抵抗磨粒磨损。侧板与底板交接处应避免形成应力突变的尖角，加强筋走向尽量与主要牵引方向一致，使焊缝承担的载荷更合理。对于需要渲染展示的模型，金属板面可保留焊接件的棱角、板厚和加强筋细节，因为这些特征直接反映结构的制造方式与受力逻辑。

　　在装配关系上，分级梁并非孤立平板，而是通过上部支架与挖掘机工作装置形成刚性连接。销轴孔同轴度、耳板对称度以及梁底平面与安装基准的平行度，都会影响实际刮平效果。若孔位偏差较大，梁体在地面拖动时会产生偏摆，出现一侧切深过大、另一侧浮料的问题。模型构建时应把连接座、主梁、端板、隔板、耐磨边作为一个焊接总成考虑，既表现外露轮廓，也保留内部腔体和加强结构，便于后续进行重量估算、干涉检查和工程图拆图。

　　该类属具的价值在于把挖掘机从单点挖掘设备扩展为可完成连续平面整理的设备。结构设计不需要复杂传动，却对板件布局、载荷传递、磨损控制和安装边界有较高要求。合理的分级梁应在保证平直工作边的前提下，让推力顺畅流向连接销轴，让砂石沿梁面受控移动，并在频繁冲击和磨损中维持梁体形状稳定。
