叉车配套吊装起重属具结构设计

　　车间日常转运重型工件时，常规叉车货叉仅能完成托盘类载荷的叉取作业，面对无托盘、需垂直起吊的工装夹具、机床毛坯、焊接组件，往往需要额外调用行车或移动吊机，跨工位协调等待会直接打断装配与加工节拍。这套套入式叉车吊装属具，就是为填补叉车叉取作业与定点起重作业之间的工况空白而设计，无需对叉车本体做任何改装，作业时将两根平行方管对准叉车货叉间隙推入，货叉完全承载属具主体后，即可把普通平衡重式叉车快速转换为移动式小型起重设备。

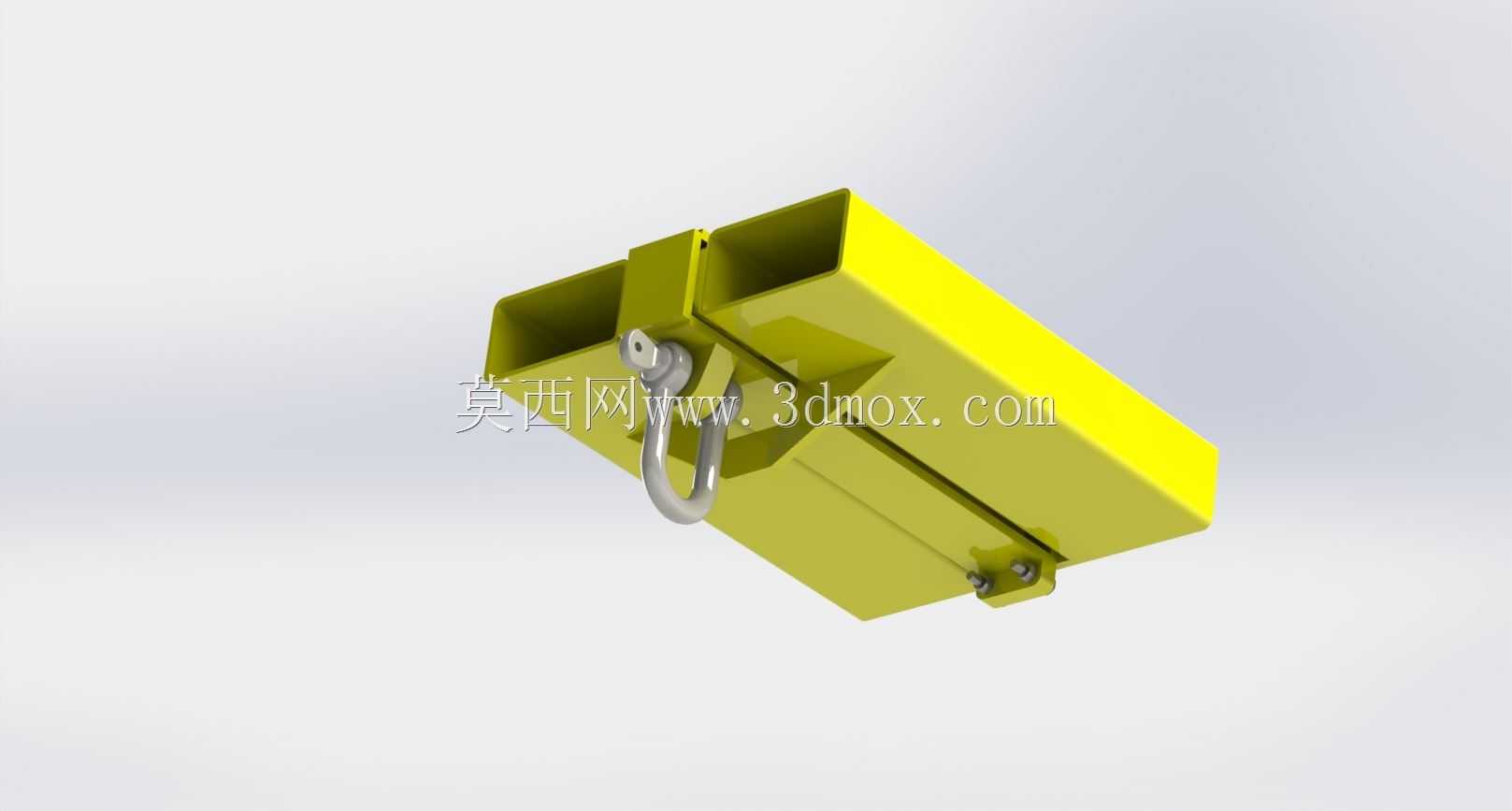

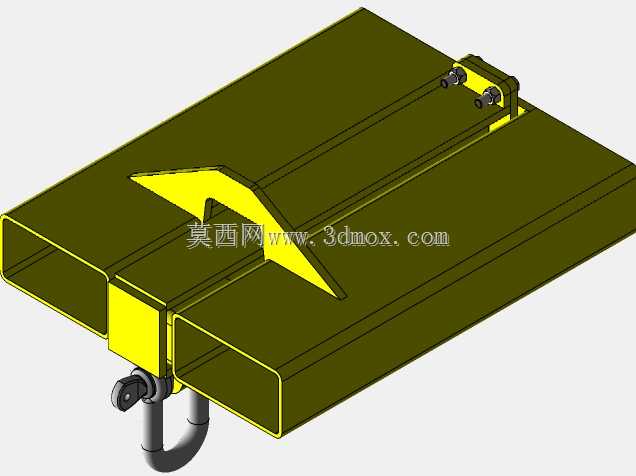

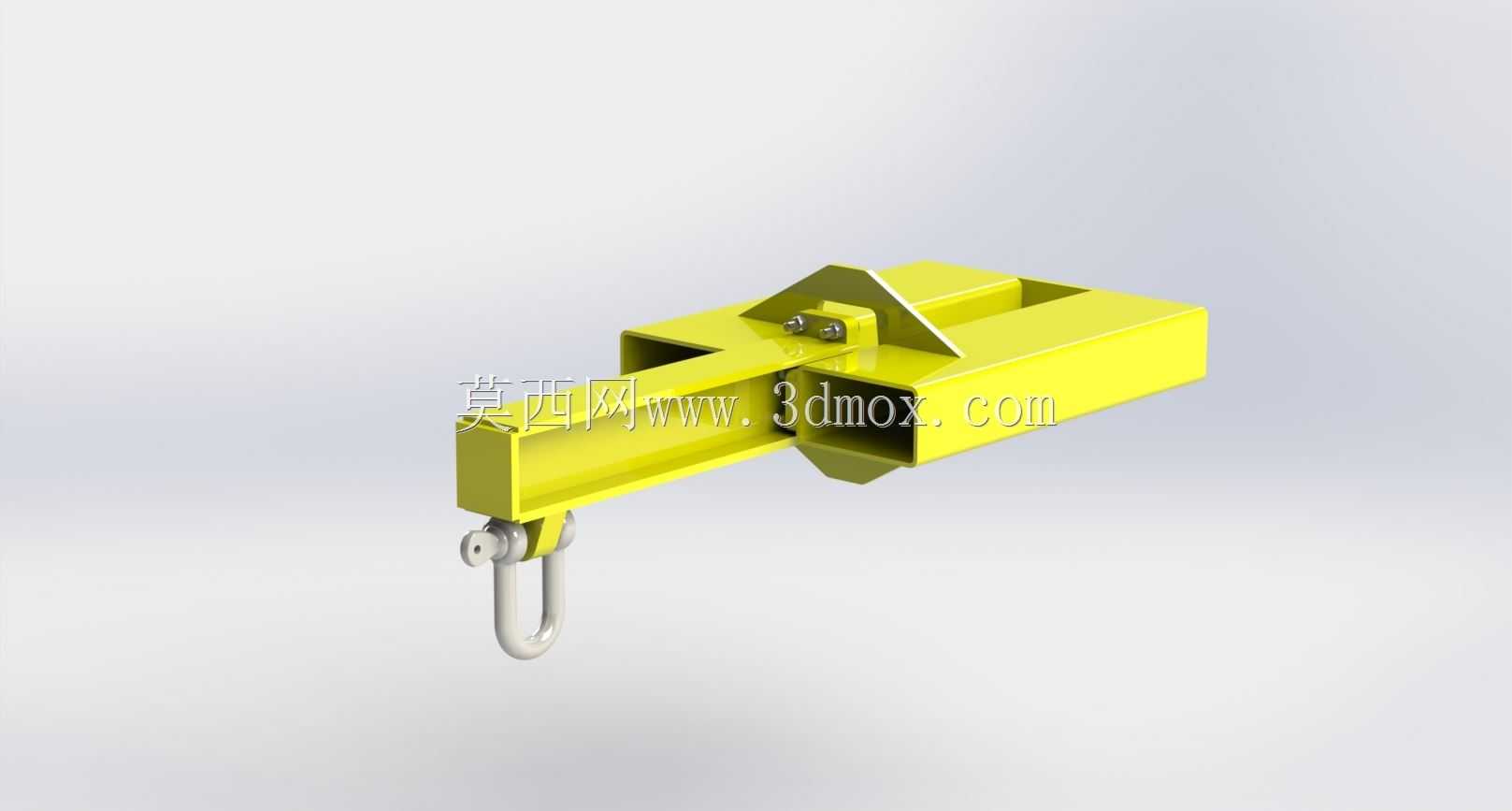

　　从结构布局来看，属具主体采用两根平行布置的厚壁矩形方管作为叉套通道，方管截面尺寸匹配主流1-3吨级叉车的货叉外形，通道内部预留足够插入深度，避免吊装过程中属具受偏载力矩发生前倾脱出。叉套上方焊接横向承力梁与三角加强立板，焊缝沿梁体全长连续布置，把吊钩端的下拉力均匀分散到两根叉套上，不会出现单点应力集中。前端吊点采用铰接式吊耳搭配卸扣与吊钩，吊耳销轴贯穿双侧支撑板，载荷沿销轴轴向对称传递，吊钩可随起吊重物的重心小幅自由摆动，抵消斜拉带来的侧向附加力矩。

　　实际选型适配时，首先要核对叉车货叉的截面宽度、厚度以及两叉的可调间距，保证叉套内腔单边留有3-5mm装配间隙，既可以让工人徒手顺利推入，又不会在承载后出现横向晃量。属具向前伸出的悬臂长度决定了额定起重量，悬臂越远，叉车前端的倾覆力矩越大，建模阶段需要把属具自重、吊重、悬臂距离代入叉车的载荷特性曲线校核，预留足够安全系数，严禁超出叉车剩余承载能力使用。安装边界方面，属具套入货叉后，要保证叉套末端完全越过货叉根部的台阶，必要时可在货叉末端加装防脱销，横穿叉套与货叉的预留孔，彻底避免急刹车、快速起步时属具向前滑移。

　　三维建模过程中，方管主体采用焊接钢结构的实体建模思路，所有承力焊缝位置预留出焊脚尺寸的工艺余量，三角加强筋的斜边做切角处理，避免焊接时三向交汇产生应力集中。吊耳与吊钩的配合间隙按照起重卸扣的通用公差设定，吊钩开口处保留保险卡扣的安装空间，防止起吊过程中索具意外滑脱。整体涂装采用工程起重设备常用的警示黄色，外露吊钩、卸扣等运动件保留金属原色，车间作业时辨识度高，也便于日常检查裂纹与变形。

　　这套属具的适用场景覆盖机加工车间转运重型卡盘、焊接班组转移拼装工件、维修车间吊装电机减速机、仓储区域挪运无托盘重型模具，不需要专门铺设起重轨道，叉车可以行驶到车间任何硬化通道位置完成起吊，转场灵活度远高于固定行车。作业前只需确认货叉插装到位、防脱装置锁止、吊钩索具悬挂牢靠，即可完成短距离吊装转运，结构简单可靠，维护时仅需定期给吊钩销轴加注润滑脂、检查焊缝有无开裂变形，就能长期稳定使用。
