JCB挖掘设备前支座连接结构设计

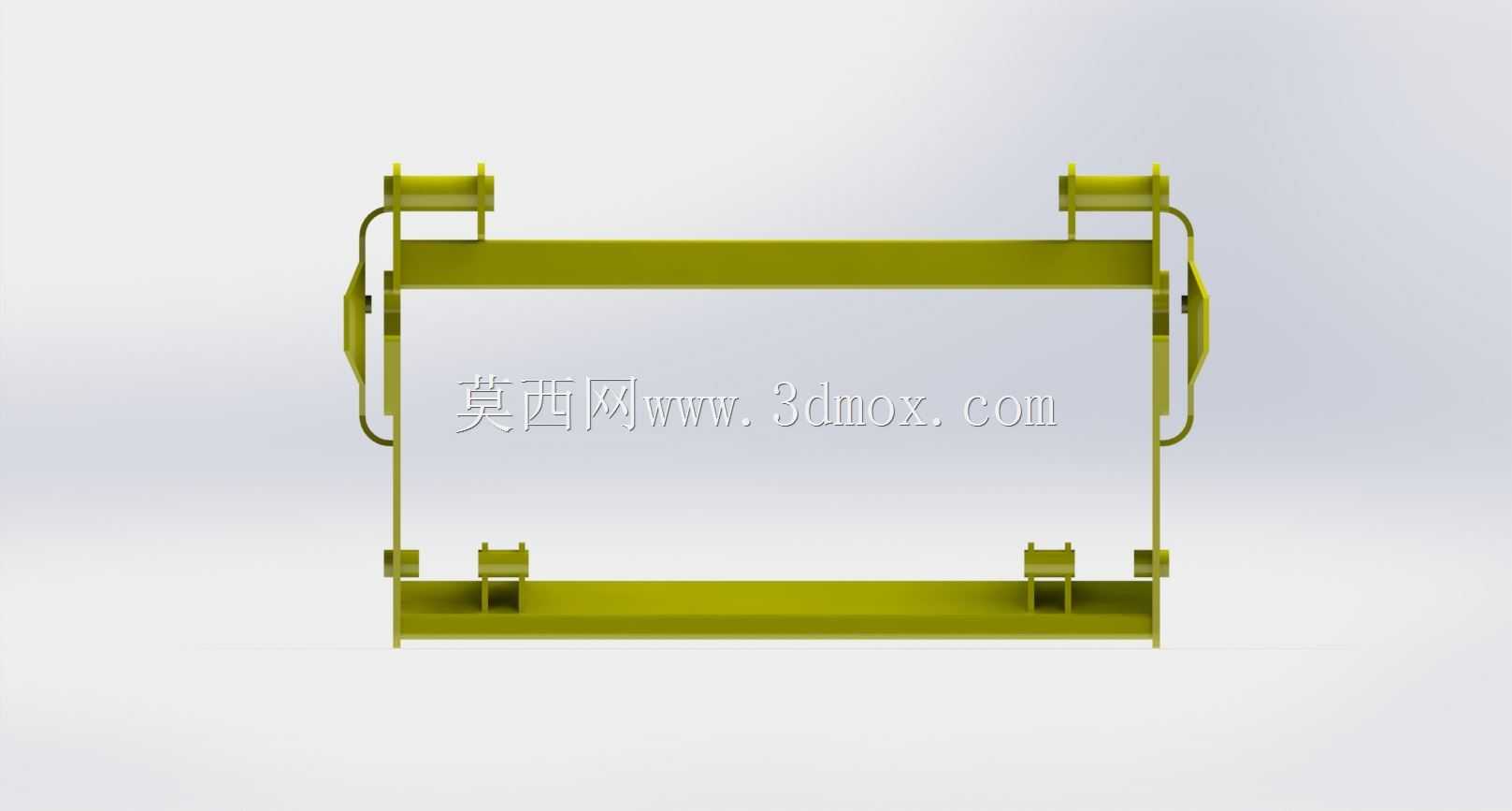

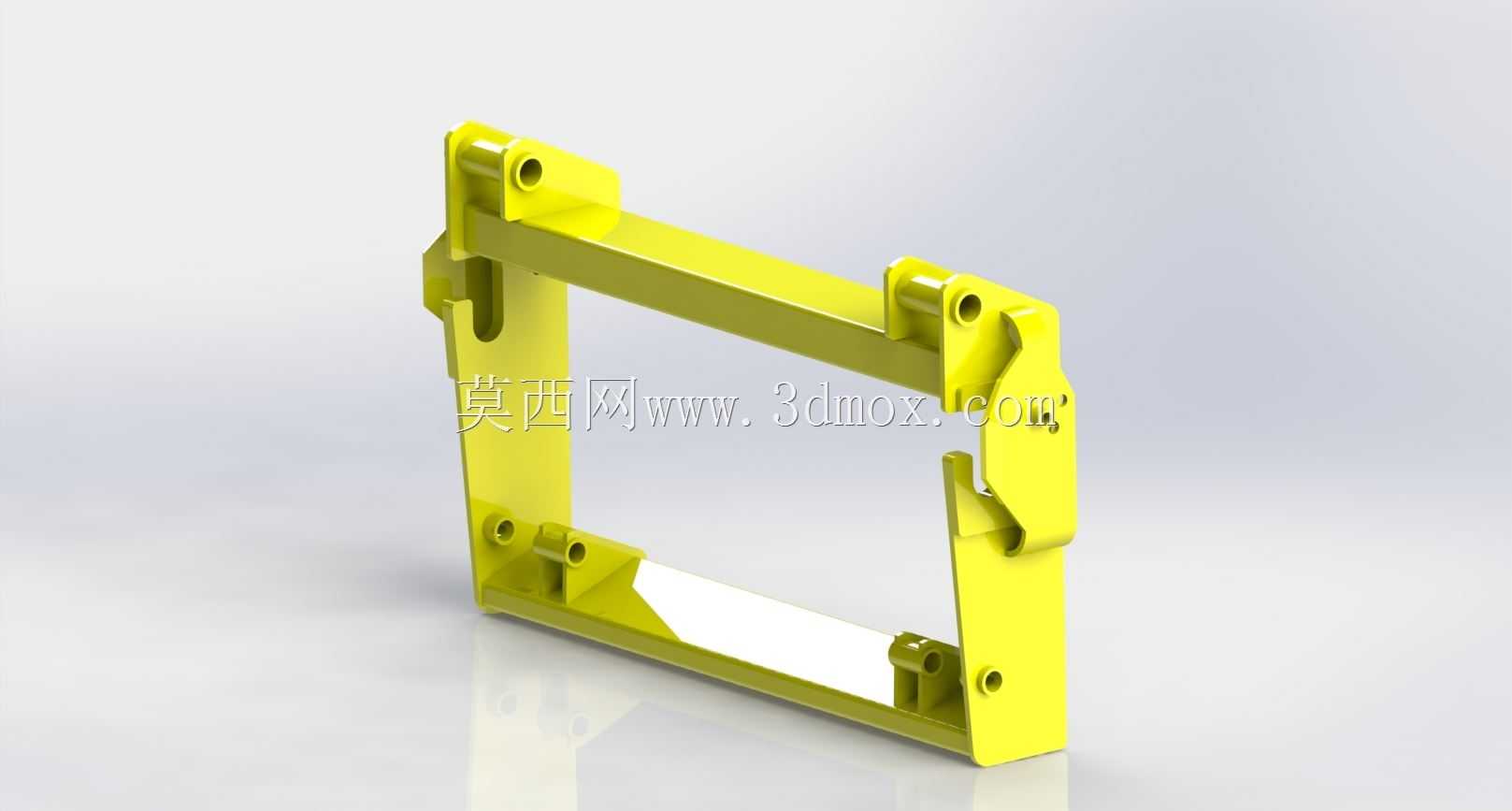

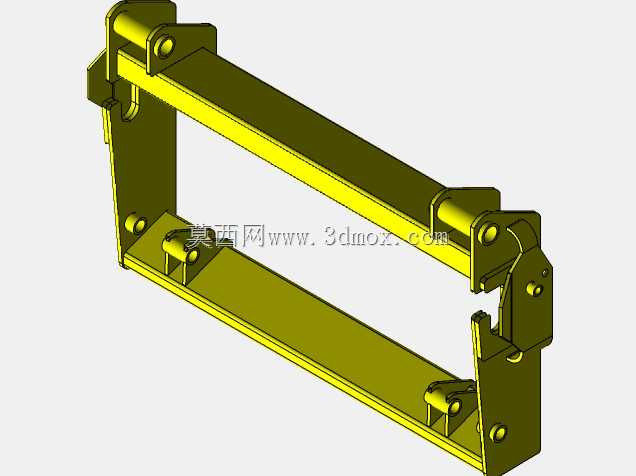

　　在土方作业、小型工程施工场景中，挖掘类设备的前端附属工作装置需要稳定的承载连接结构，来传递工作过程中的冲击载荷与作业反力，前支座作为工作装置与主机架之间的核心连接构件，其结构合理性直接决定前端附件的安装精度与作业可靠性。这款前支座采用框型开放式结构设计，整体为一体化铸造成型后做机加工处理的构型，主体框架沿纵向形成矩形通腔，既能够为前端附件的连接销轴、液压管路排布预留足够的穿越空间，也能在保证结构刚度的前提下尽可能降低构件自重，减少前端工作装置的偏载力矩。从安装边界来看，支座两侧的立板上端设置同轴的销轴安装孔，孔位周边做了加厚凸台处理，凸台端面预留机加工基准面，用于保证销轴装配后的同轴度公差，避免工作过程中出现销轴偏磨、卡滞的问题；

　　立板下端设置多组不同规格的螺纹安装孔与定位销孔，分别对应主机架前端的安装定位面，孔位排布沿立板受力方向做等强度分布，靠近作业载荷输入侧的孔位周边设置加强筋结构，筋板走向与主应力传递方向保持一致，能够有效分散挖掘作业时产生的交变冲击载荷，减少应力集中导致的结构开裂风险。在实际设备运行过程中，该支座不仅承担前端工作装置的垂直载荷，还要承受偏载作业时的横向扭转力矩，因此结构设计时在框型横梁与两侧立板的交接位置做了圆弧过渡处理，避免直角连接处的应力突变，横梁截面采用变厚度设计，靠近立板连接端的截面厚度大于横梁中段，匹配弯矩分布规律，在不额外增加整体重量的前提下提升横梁的抗弯曲能力。支座侧面设置的卡扣式定位结构，

　　用于固定前端附件的液压管路固定卡扣，避免作业过程中管路随工作装置摆动出现磨损、干涉的问题，卡扣位置与管路走向保持合理间隙，预留管路在压力作用下的膨胀变形空间，同时方便后期维护时的管路拆装。从功能适配性来看，这款支座的安装孔位间距、销轴孔直径参数完全匹配对应型号挖掘设备的前端接口标准，能够直接替换原有支座构件，也可以作为拓展附属装置的连接基座，用于加装破碎锤、抓斗等不同类型的前端作业属具，框型的通腔结构不会遮挡属具的作业视野，操作人员在驾驶位能够清晰观察前端属具的作业位置，提升精细作业时的操作精度。在结构设计阶段，需要重点校核销轴孔的接触应力、立板的抗扭刚度以及横梁的弯曲疲劳强度，结合作业过程中的典型载荷谱做拓扑优化，

　　去除非受力区域的多余材料，同时保证关键受力位置的材料厚度满足疲劳寿命要求；安装面的机加工粗糙度需要控制在合理范围，既保证装配时的定位精度，也避免加工精度过高带来不必要的制造成本提升。实际装配过程中，支座与主机架连接面之间需要加装调整垫片，用来补偿焊接机架的安装面形位公差，保证销轴孔的同轴度符合装配要求，连接螺栓需要按照规定扭矩分次对称拧紧，避免装配应力导致的支座变形。在日常设备维护中，需要定期检查支座的销轴孔磨损量、加强筋位置是否出现裂纹，连接螺栓是否出现松动，尤其是在重载作业、连续破碎作业之后，要重点核查支座与机架连接位置的贴合状态，避免连接失效引发的作业安全问题。这款支座的结构设计充分考虑了工程机械设备的作业工况特点，在强度、重量、安装维护便利性之间做了合理平衡，既能够满足常规土方挖掘作业的承载要求，也能适配多种前端属具的拓展安装需求，为小型挖掘设备的多功能化作业提供可靠的结构支撑。
