叉车配套JCB通用卸料垃圾箱结构

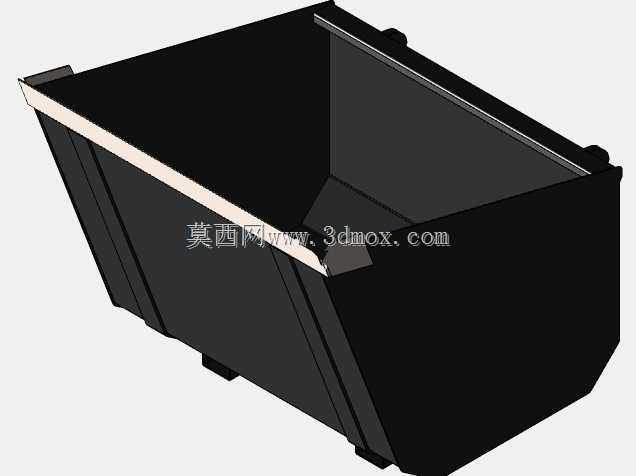

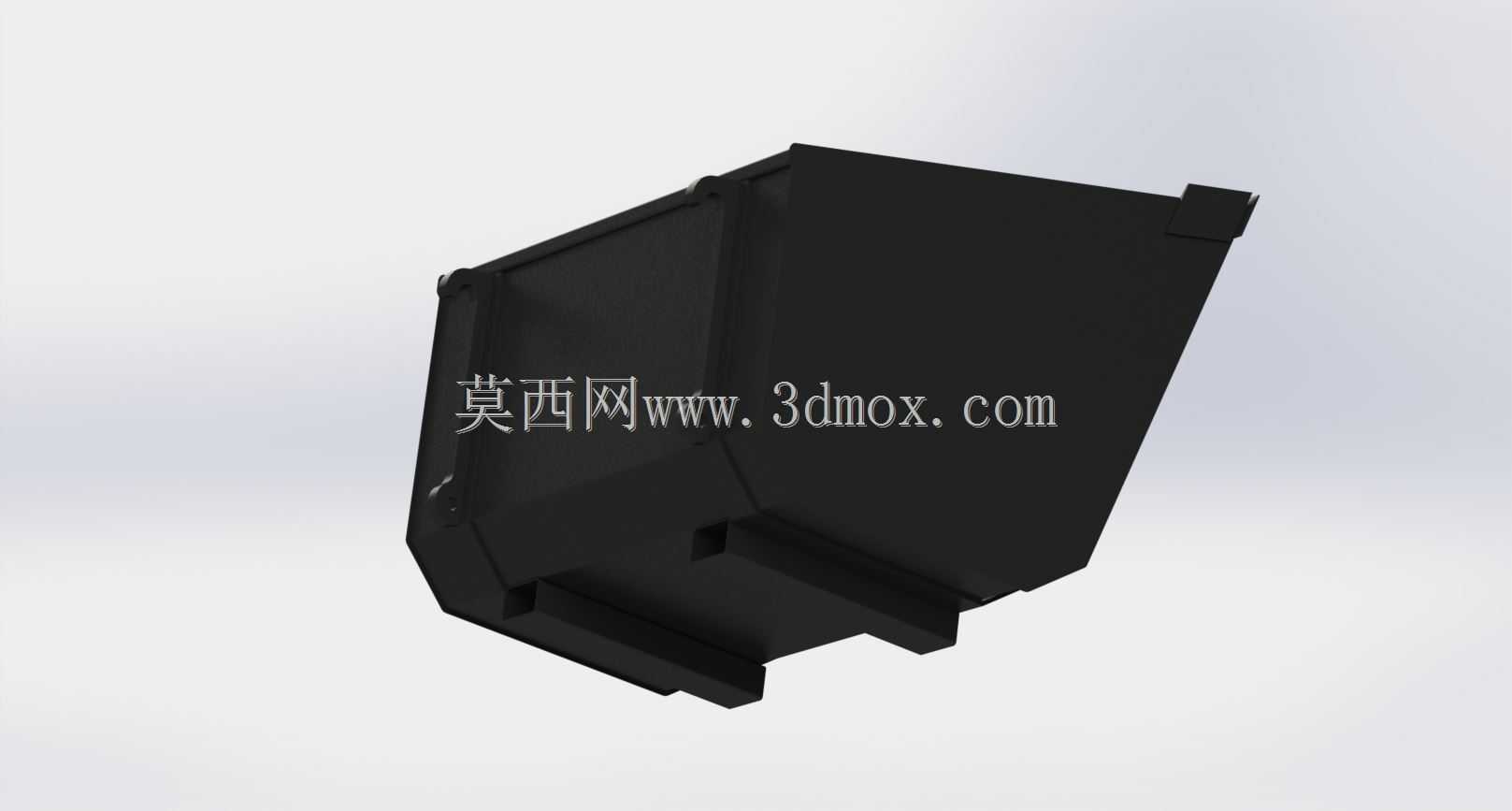

　　该结构围绕厂区、农场、维修车间和小型工地里的散装废弃物转运需求展开，核心是一只可由叉车叉取、并兼顾JCB装载设备作业习惯的通用卸料箱。现场使用时，碎木料、包装废料、拆除垃圾、砂石散料、金属切屑等物料先集中投入箱内，叉车从底部进叉后完成短距离搬运；到达卸料点后，可借助属具翻转或配合装载设备倾翻，把箱内物料一次性倒出，避免人工反复铲装。箱体外形采用深斗式布局，前侧和侧壁形成较高挡料面，能够在装载蓬松废料时减少洒落，也能在搬运块状物料时限制物料向操作侧滑移。斗口区域做了外扩和加强处理，既方便JCB铲斗从上方喂料，也能在倾翻时让物料顺着前缘顺畅离开，减少卡料和残留。底部不是简单平板结构，而是设置了与叉车叉齿匹配的进叉通道和支撑脚。

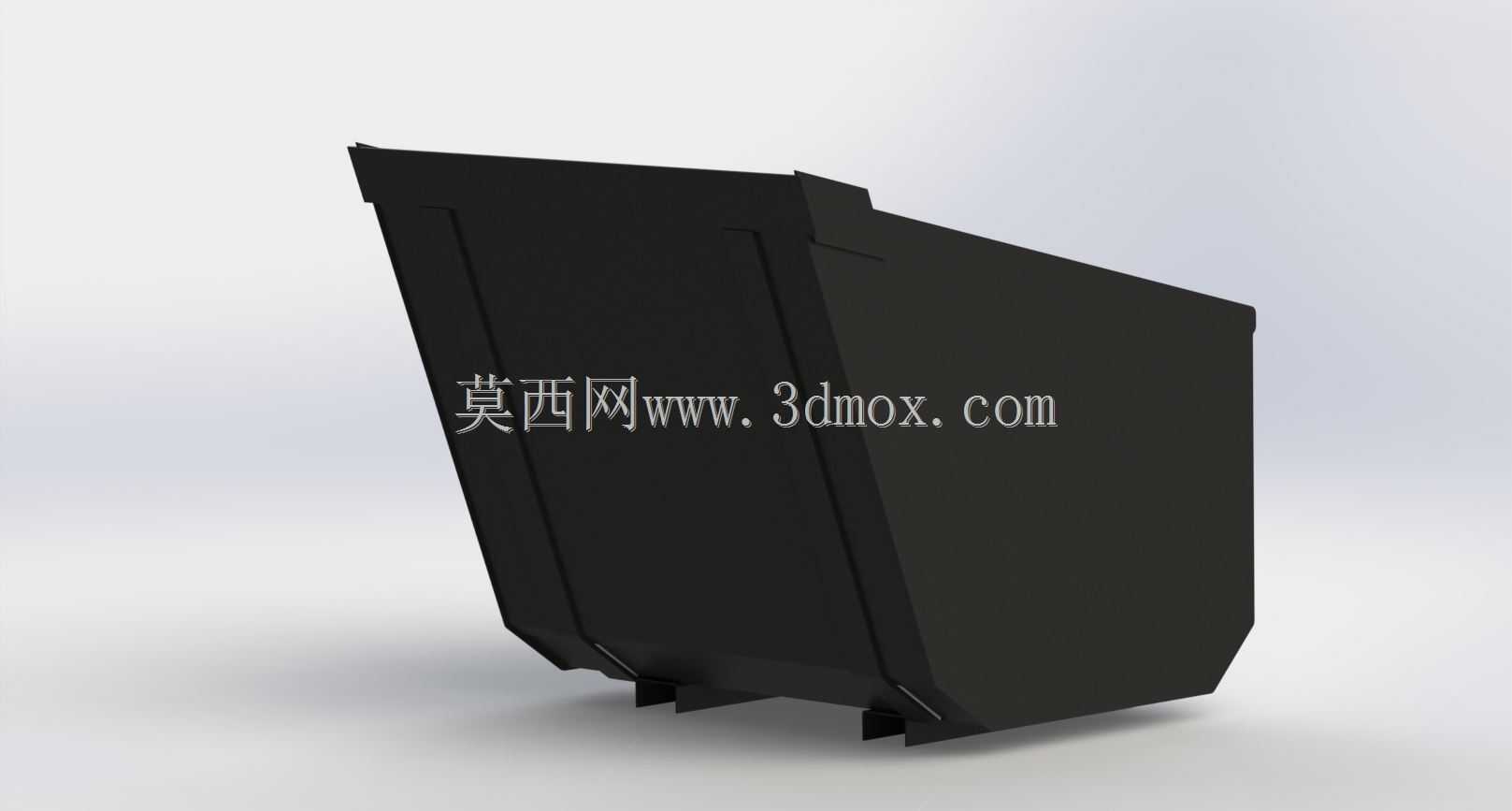

　　叉齿进入后，箱体重心被约束在叉取稳定范围内，搬运起步、制动和转弯时不易前后窜动；落地时，底部支撑件承担箱体和物料重量，使叉齿可以顺利抽出，同时让箱体在硬化地面上保持平稳。侧壁外侧布置纵向加强筋，对应满载时侧板受到的侧向胀压；底板与侧壁交接区域采用连续受力过渡，避免散料重量集中在焊缝或薄板折边上。对于密度较高的砂石、金属碎料，加强结构主要控制底板下挠和侧板外鼓；对于轻质但体积大的木屑、纸板，高侧板和宽斗口则更关注装填容积与投料便利性。建模时需要先锁定叉车与JCB两侧的作业边界。叉车方向重点核对叉齿间距、进叉高度、通道长度和箱体最低离地间隙，保证叉齿能够完全插入，且行进中底部不刮擦坡道或不平整地面。JCB方向重点核对铲斗宽度、

　　上料高度和喂料轨迹，斗口内部净宽不能与铲斗两侧发生干涉，前缘高度也要适应常见装载臂的卸料弧线。箱体后部和上角位置应保留设备靠近时的安全余量，防止上料过程中碰撞。倾翻几何是这类料斗设计中容易被忽略的部分。卸料时箱体绕前部或属具转轴转动，斗内物料需要在重力作用下越过前缘滑出；若斗底倾角不足、内壁转折过多或前缘过高，湿黏物料就可能滞留。结构上通过较直的内壁、较大的斗底斜度和简洁的内部转角来降低残留，外部加强件则尽量布置在不影响物料流动的位置。外形尺寸还要兼顾厂区通道、门宽和堆放空间：箱体过宽会影响叉车在车间内转向，过高则会增加满载重心并妨碍JCB从上方投料，过深又可能导致叉车退出和落地姿态不稳。实际选型时，

　　可按搬运物料密度调整板厚和加强筋间距，按废弃物类型选择是否增加排水孔、吊点或耐磨衬板。整体结构没有复杂运动机构，优势在于兼容多种装卸设备、制造门槛低、维护点少，并能把叉车的搬运能力和JCB的上料能力衔接在同一个容器上。
