工业级绿色大型废料收纳集装箱三维设计

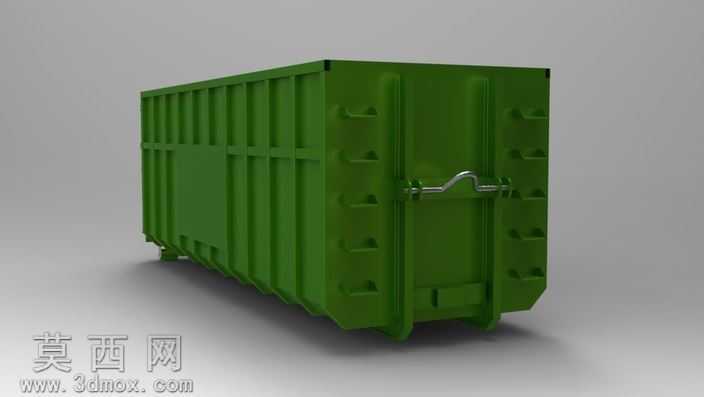

本作品为工业废料转运收纳箱体的三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段以实际工业使用的大型废料箱尺寸为基准，严格遵循钣金加工的工艺逻辑搭建整体结构。首先从箱体的主体框架入手，通过拉伸、凸台、切除等基础特征构建出长方体主舱体的基础轮廓，针对侧壁的加强筋结构，采用阵列特征完成等距排布的凹凸加强结构设计，既保证箱体在满载废料时的结构强度，避免侧壁受挤压变形，也还原了真实工业箱体的冲压成型细节。箱体端面的锁止机构单独进行子装配体建模，包含金属锁扣、铰接转轴、固定支座等细节零件，通过配合约束还原锁扣的转动开合动作逻辑，可直观展示箱体的启闭操作方式。底部的支撑脚结构采用一体化建模设计，匹配叉车转运、吊装作业的受力需求，对边角位置做了圆弧过渡处理，避免应力集中同时符合钣金折弯的加工工艺要求。材质渲染阶段，为箱体主体赋予哑光军绿色工业烤漆材质，调整材质的粗糙度、反光度参数还原金属漆面的厚重质感，对锁扣、铰接部件单独赋予镀锌金属材质，通过明暗对比突出金属零件的冷硬质感，渲染场景采用素色中性背景，搭配柔和的三点布光方案，清晰展现箱体的结构轮廓与细节特征，避免多余元素干扰模型本身的结构展示。设计过程中充分考虑该类箱体的实际使用场景，整体结构无多余冗余设计，侧壁的加强结构既提升结构强度，也可在堆叠转运时起到限位导向作用，端面的锁止机构采用工业常用的快捷锁止结构，无需额外工具即可完成启闭操作，适配环卫清运、工业废料中转的高频使用需求，所有建模特征保留完整参数，可根据实际使用需求调整箱体长宽高、板材厚度、加强筋密度等参数，直接对接钣金下料、折弯成型的生产加工流程。
