超小型法兰安装同轴信号探测器三维设计

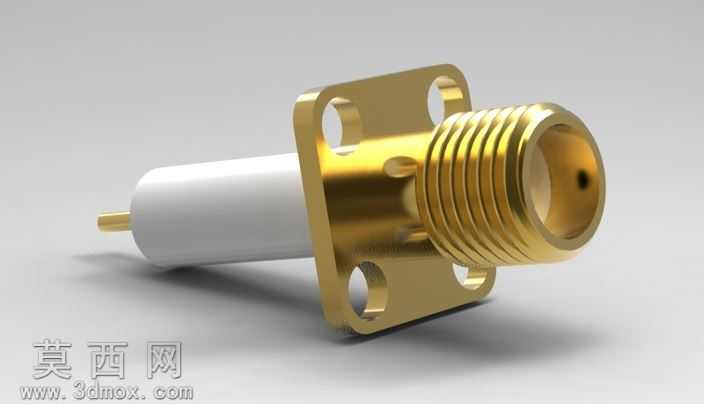

本作品为超小型.375规格同轴信号探测器的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循射频同轴器件的尺寸公差规范，保证各结构特征的可加工性与装配适配性。模型整体分为法兰安装基座、外导体螺纹段、绝缘介质支撑、内导体插针四个核心结构部分，建模时首先绘制方形法兰的基准草图，精准定位四个安装通孔的位置与孔径，对法兰边角做倒圆角处理避免应力集中，同时保证安装面的平面度要求。外导体部分采用回转特征建模，外表面加工标准SMA系列外螺纹，螺纹牙型严格按照射频连接器标准绘制，内孔做阶梯式设计，用于嵌装绝缘介质支撑，建模时对螺纹起始端做引导倒角，方便实际装配时的对接操作。绝缘介质部分采用聚四氟乙烯材质的仿真设定，建模为阶梯圆柱结构，与外导体内孔、内导体插针做间隙配合的尺寸设定，保证介质支撑的同轴度，避免内导体出现偏心影响信号传输性能。内导体插针采用插针式接触端设计，插针头部做圆弧过渡处理，尾部与介质内孔过盈配合固定，保证插针的位置精度。渲染阶段采用KeyShot完成材质与场景搭建，金属外导体与法兰部分赋予镀金金属材质，调整金属粗糙度参数模拟真实镀金件的柔和金属光泽，还原机加工后的细腻表面纹理；绝缘介质部分赋予白色哑光聚四氟乙烯材质，调整材质的漫反射与半透明参数，匹配工程塑料的真实视觉质感。场景采用浅灰色渐变背景，搭配柔和的三点布光，主光从侧上方打亮模型的螺纹与法兰结构，补光弱化暗部阴影，轮廓光勾勒模型边缘，清晰展现各部分的结构层次与细节特征。设计思路上围绕超小型化的使用需求，在保证射频信号传输性能的前提下尽可能压缩整体轴向尺寸，法兰安装结构适配面板安装的使用场景，四个安装孔可通过螺丝快速固定在设备面板上，整体结构紧凑，适用于微波测试、小型射频设备的信号探测场景，建模过程中所有特征均保留参数化历史，可根据实际使用需求快速调整法兰尺寸、螺纹规格、插针长度等参数，适配不同的安装与对接要求，模型同时导出STEP、IGES等通用格式，可兼容多数三维CAD软件进行后续的装配仿真与工程图导出。
