开槽自攻式内外螺纹钢螺套三维设计

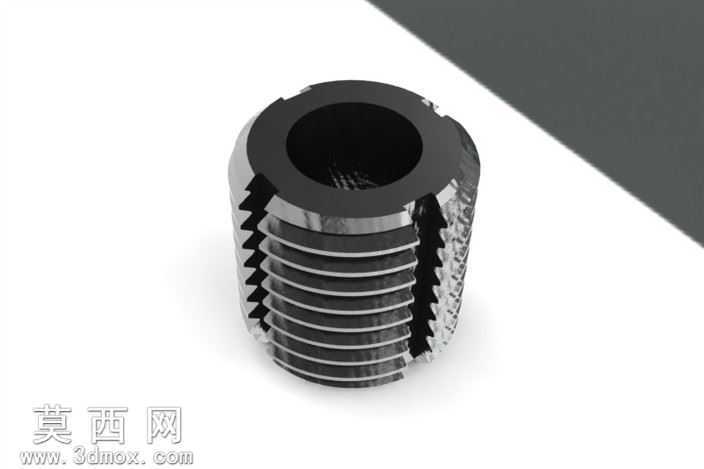

本作品为开槽式内外螺纹钢螺套的三维参数化建模成果，建模过程以机械设计标准中螺纹嵌件的尺寸规范为核心依据，首先在三维建模环境中绘制螺套的轴向截面轮廓，精准把控内外螺纹的公称直径、螺距、牙型角参数，其中内螺纹适配1/4规格安装需求，外螺纹匹配3/8-16的配套螺纹规格，通过螺旋扫描特征生成连续完整的三角螺纹牙型，逐牙校验牙顶、牙底的圆弧过渡尺寸，避免建模过程中出现螺纹牙型失真、干涉的问题。针对螺套侧壁的纵向开槽结构，采用拉伸切除特征完成槽体的成型，严格控制槽宽、槽深以及槽体沿圆周的分布角度，保证开槽结构能够在安装过程中为螺套提供足够的收缩变形余量，同时不破坏螺纹牙的连续受力结构。材质渲染阶段选用合金钢材质参数，还原钢制螺套的金属哑光质感，对螺纹牙面、开槽侧壁分别设置不同的粗糙度参数，模拟实际五金件机加工后的表面纹理效果，通过环境光遮蔽效果突出螺纹牙的层叠结构与开槽的立体轮廓，让模型的视觉呈现更贴近真实工业零件的状态。结构设计上充分考虑螺套的实际使用场景，这类螺套主要用于低强度材质的基体螺纹强化，通过内外螺纹的转接作用，在铝件、塑料件等软质基体上形成高强度的标准内螺纹，避免基体螺纹因反复拆装出现滑牙、脱扣的问题，建模时特意保留了螺套端部的导入倒角结构，方便安装时的对位导入，同时对螺套的壁厚进行均匀化处理，保证整体受力均匀，不会在拧紧过程中出现应力集中导致的开裂变形。整个建模过程遵循自上而下的设计思路，先确定整体的轴向尺寸与径向尺寸基准，再逐步细化螺纹、开槽、倒角等细节特征，每一步特征都添加对应的尺寸约束与几何约束，保证模型的全参数可编辑性，后续可根据不同的螺纹规格、安装需求快速调整参数生成同系列的螺套模型，模型的所有配合面都经过干涉检查，不存在特征重叠、破面等问题，可直接用于装配模拟、工程图导出以及3D打印验证等场景。
