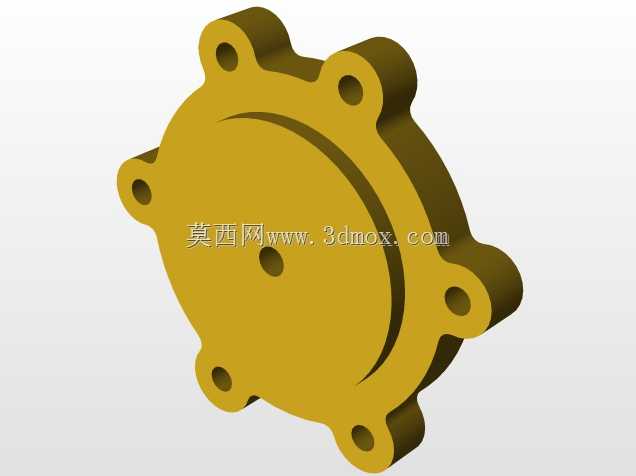

液压泵端盖结构三维设计

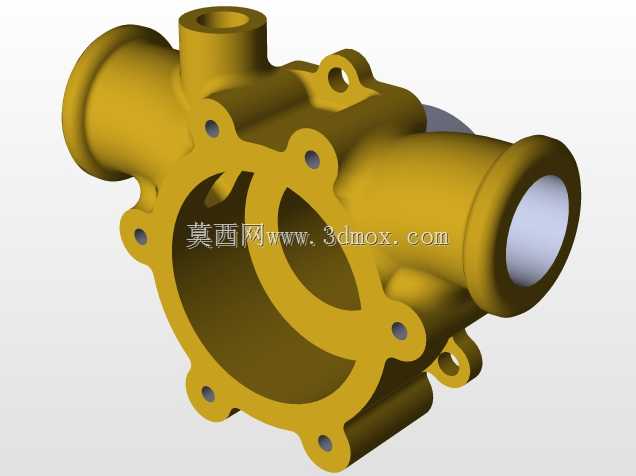

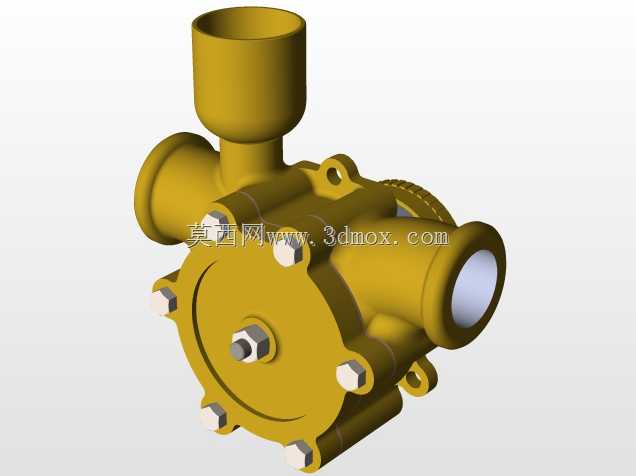

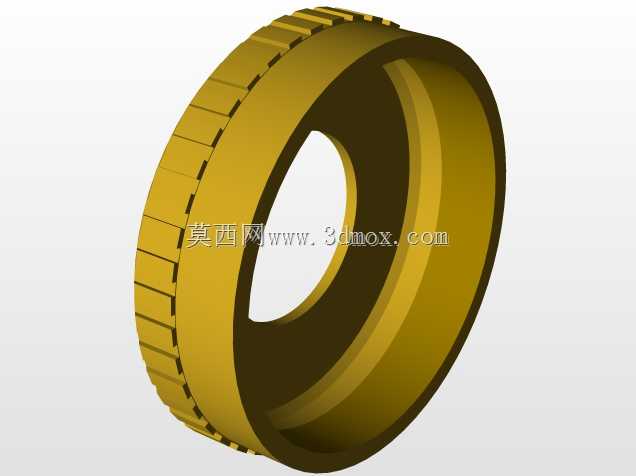

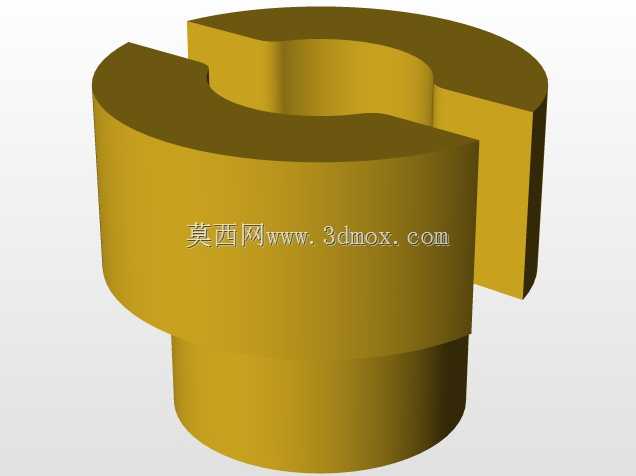

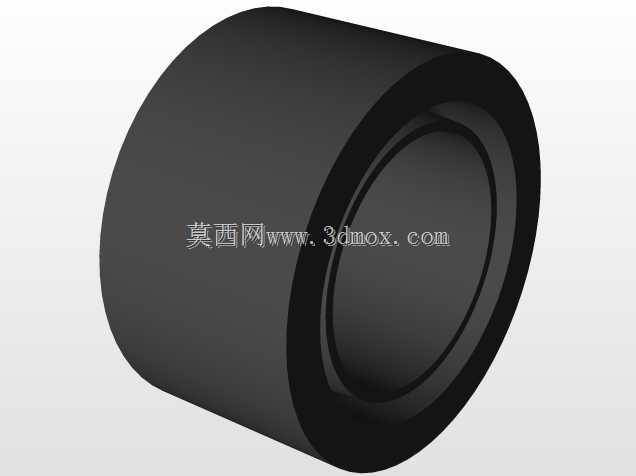

　　在液压系统的整机布局中，端盖作为泵体的核心密封与承载构件，直接决定了泵腔的压力保持能力、内部元件的防护等级以及整机的安装适配性，这类带周向均布安装耳的端盖结构，常见于中低压齿轮泵、叶片泵的侧部封盖设计，适配行走机械、工业液压站、机床液压系统等多类应用场景。从实际工况需求出发，该端盖的核心功能首先是实现泵腔的轴向密封，与泵体壳体端面配合后，阻隔内部液压油的外泄漏，同时阻挡外部粉尘、水汽进入泵腔污染油液，避免齿轮、叶片等运动副出现磨粒磨损；其次是承担轴承的轴向定位作用，端盖内侧的环形沉槽可直接嵌入轴承外圈，为泵轴的转动提供端部支撑约束，抵消轴系运转产生的轴向窜动，保证内部运动副的啮合间隙稳定。设计过程中首先要匹配泵体的安装边界，

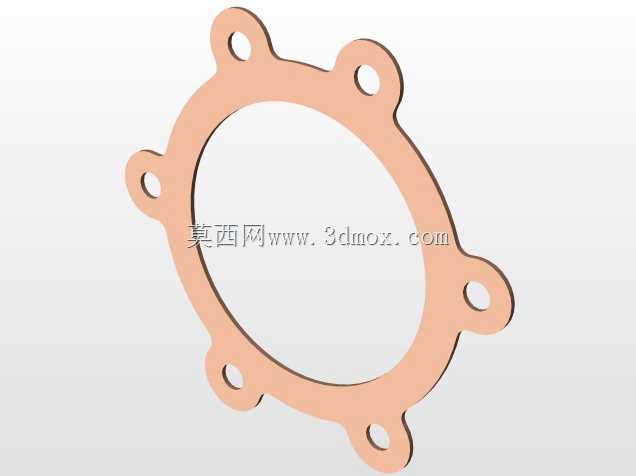

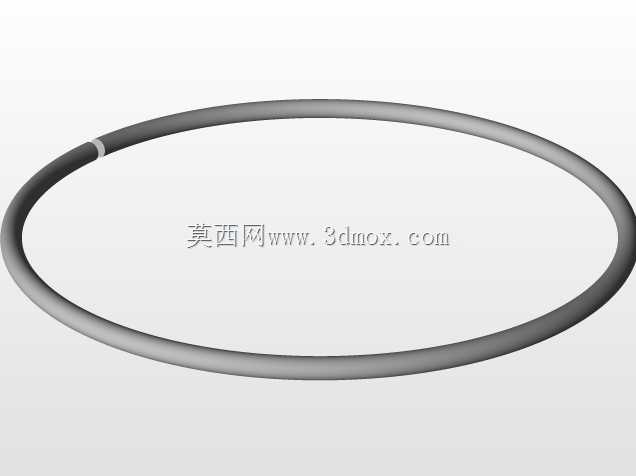

　　周向伸出的七个带通孔的安装耳，是结合泵体端面的螺纹孔位置做的对应布局，安装孔的孔径适配常用的内六角圆柱头螺栓规格，安装耳的厚度经过受力校核，能够承受螺栓预紧力产生的压应力，不会在长期紧固后出现塑性变形导致密封失效；端盖主体的圆盘厚度根据泵腔额定工作压力做了对应设定，保证在系统峰值压力下，端盖不会产生过大的挠曲变形，避免密封面出现间隙引发泄漏。端盖中心的小孔为泄油孔设计，用于将轴封处渗漏的少量液压油引导回泵腔或者回油管路，避免轴封位置憋压导致油封过早损坏，同时该孔也可作为排气孔使用，在泵初次注油启动时排出腔体内的空气，避免泵出现吸空、气蚀等问题。端盖内侧的环形凹槽是密封件安装槽，可适配O型密封圈或者矩形密封胶圈，槽的深度、

　　宽度尺寸根据密封件的压缩率要求设计，保证密封件安装后有合理的压缩量，既能够实现可靠密封，又不会因为压缩量过大导致密封件过早老化失效。从安装适配性来看，这类端盖的安装耳采用外伸式布局，而非整体大法兰结构，能够在保证连接强度的前提下，有效减小端盖的整体重量，同时降低材料消耗，适合批量生产的液压泵配套使用；安装耳的外轮廓做了圆弧过渡处理，避免应力集中，在承受螺栓预紧力和泵腔压力的交变载荷时，不会在安装耳与主体圆盘的连接位置出现疲劳裂纹。在实际选型适配时，需要核对端盖的主体外径与泵体端面的止口尺寸匹配，保证二者的同轴度，避免安装后出现轴系偏心，导致轴承偏磨、油封泄漏等问题；安装孔的中心距需要与泵体螺纹孔的中心距完全一致，

　　避免强行装配导致螺栓受剪，或者端盖安装偏斜影响密封效果。端盖的外表面没有多余的凸起结构，能够在泵体安装到设备主机上时，避免与周边的管路、机架结构产生干涉，适配紧凑的设备安装空间。从结构工艺性来看，该端盖的所有特征都适合采用压铸或者模锻工艺做毛坯生产，后续仅需要对密封面、轴承安装槽、安装孔做少量机加工即可达到尺寸精度要求，加工工序少，生产效率高，能够满足液压泵批量生产的成本控制要求。在三维建模过程中，安装耳的位置采用圆周阵列的方式生成，保证各个安装孔的位置度误差控制在合理范围内，密封槽的尺寸严格按照密封件的安装标准设定，所有转角位置都做了合理的圆角处理，既避免加工时出现应力集中，也减少热处理环节的开裂风险。
