手动曲柄式流体输送手摇泵结构设计

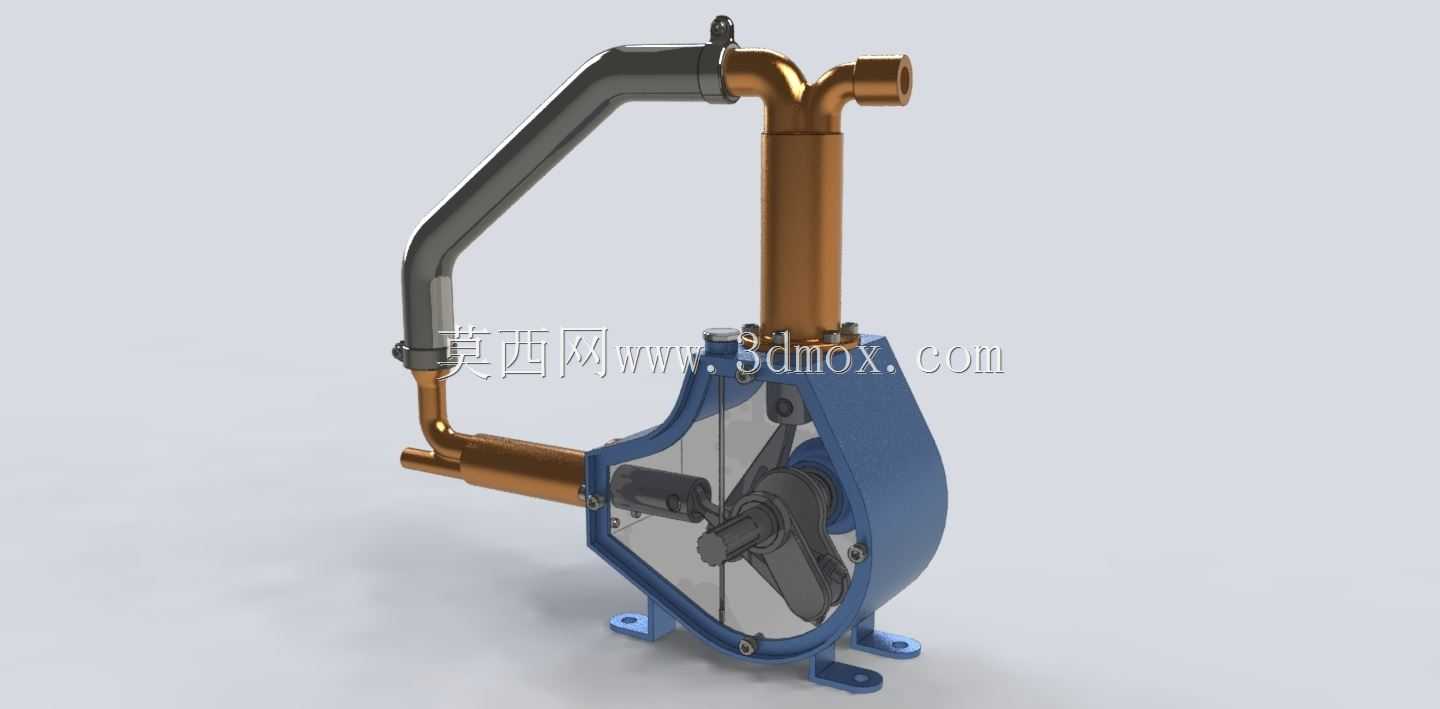

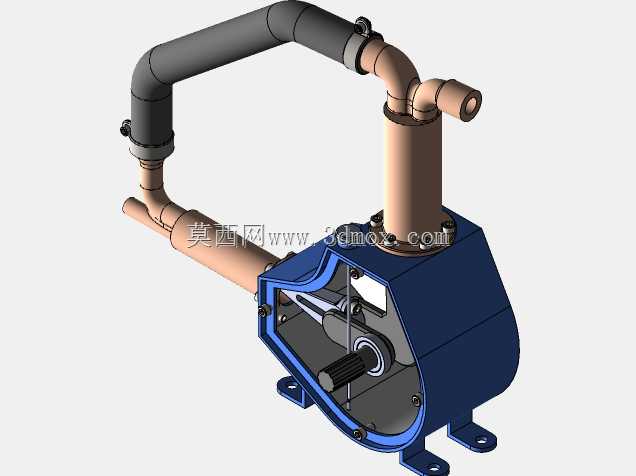

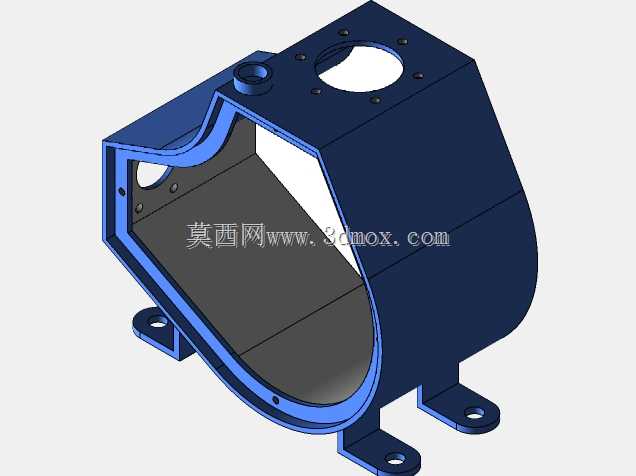

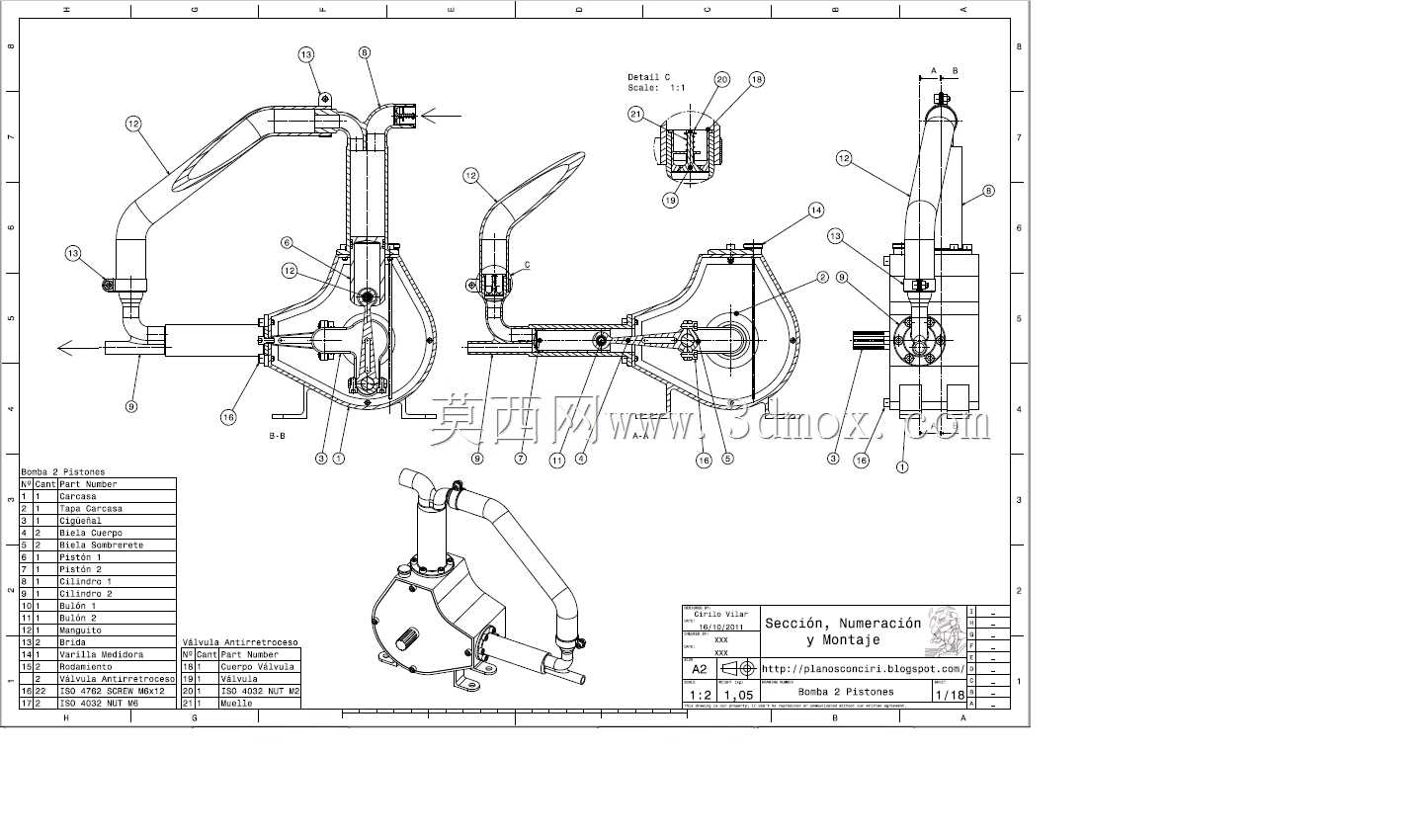

　　这款手动驱动的流体输送装置，主要适配无电力供应的野外作业、应急供水、小型流体分装场景，在偏远区域取水、船舶应急排水、零散油料转注作业中，无需外接动力源即可完成流体输送作业，完全摆脱对电力、压缩空气等外部能源的依赖，适配工况覆盖常温清水、低粘度润滑油、无强腐蚀性的轻质流体介质。从结构布局来看，装置采用侧置摇臂输入动力，泵壳主体为蜗壳式承压结构，底部设置两个带安装孔的支脚，安装时可通过螺栓直接固定在水平基座或者机架台面上，安装支脚的孔位间距预留了足够的操作空间，常规M8规格的螺栓即可完成紧固，安装面平面度要求不高于0.2mm，无需额外加工高精度安装基面即可稳定运行。进出管路采用异向布局，侧部水平接口为吸入端，顶部垂直向上的接口为排出端，

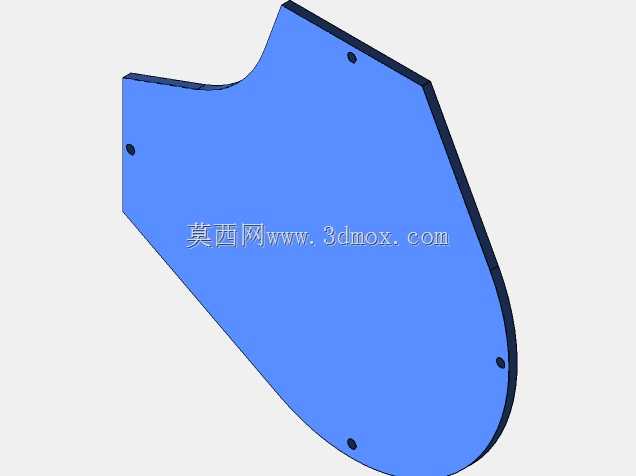

　　管路接口采用标准外螺纹结构，可直接适配常规通径的金属管路或者柔性软管，接口处的密封面预留了平垫片安装槽，无需额外加工密封结构即可实现静密封，避免输送过程中出现流体渗漏。动力输入侧的摇臂采用弯折式结构设计，摇臂握持段做了圆弧过渡，手动操作时的力臂长度经过匹配，正常成年人单手握持摇转时，输入扭矩控制在15N·m以内即可达到额定输送流量，长时间操作也不会出现过度疲劳的问题。泵壳侧面设置透明观察视窗，通过视窗可以直接观察内部曲柄连杆机构的运行状态，日常巡检时无需拆解泵体即可判断内部构件是否出现卡滞、磨损问题，视窗采用透明聚碳酸酯材质，通过周圈均布的螺栓压紧密封垫固定在泵壳上，磨损后可单独拆卸更换，无需整体更换泵壳主体。

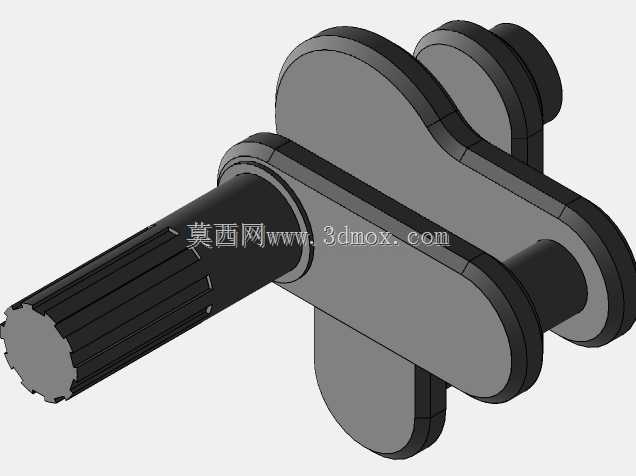

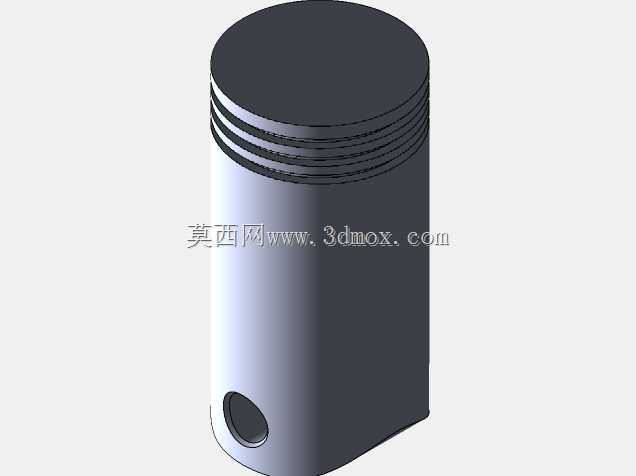

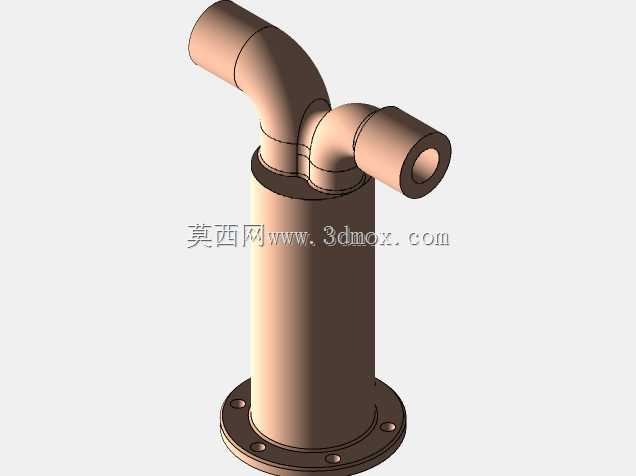

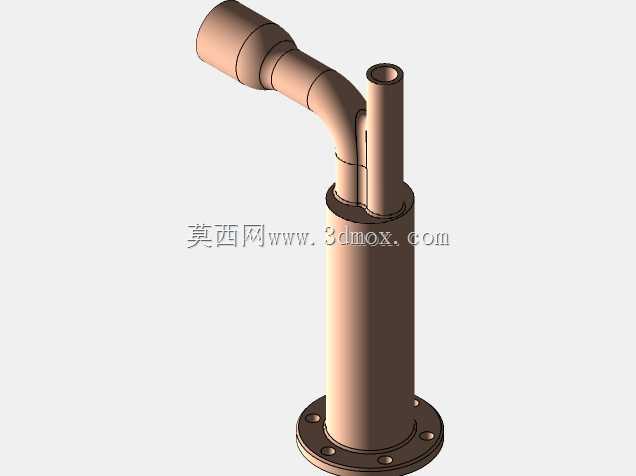

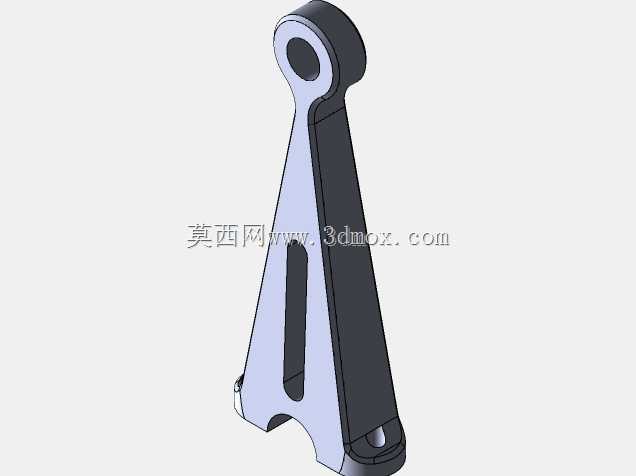

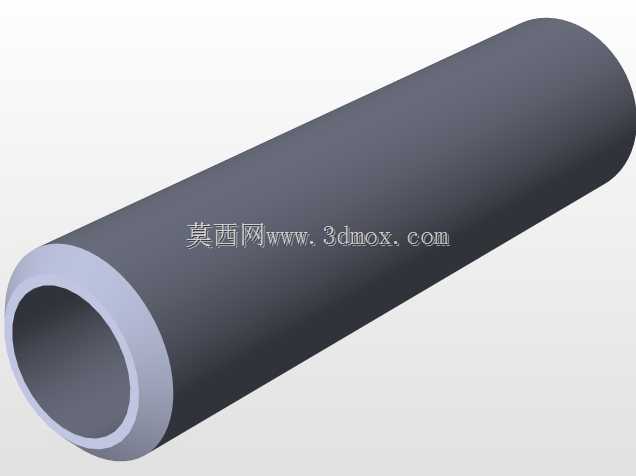

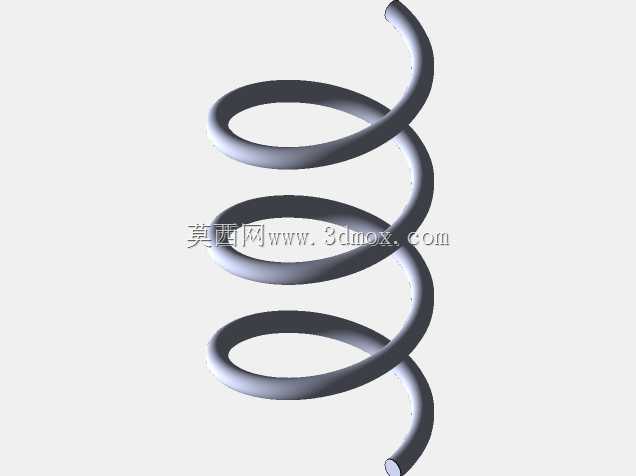

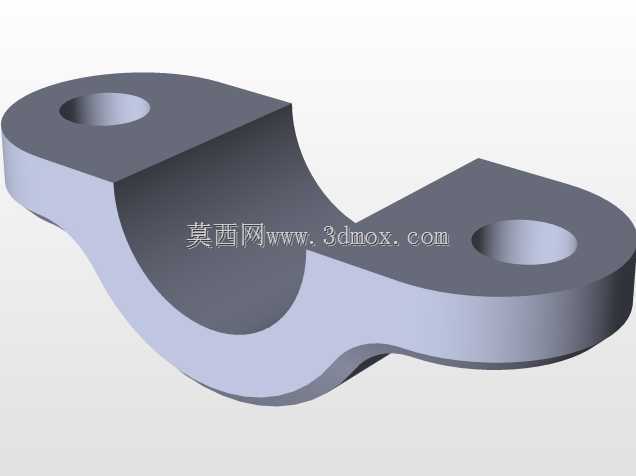

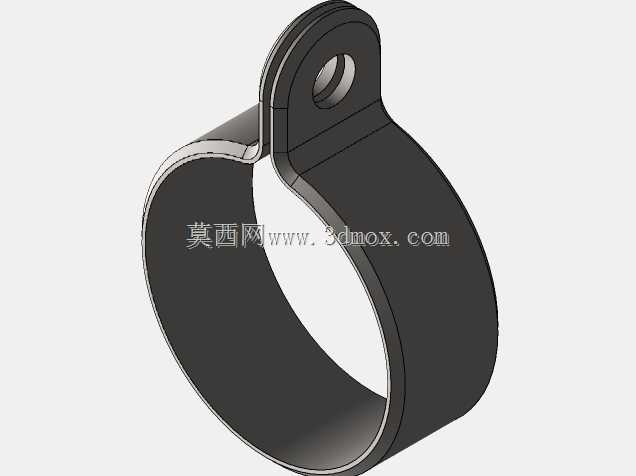

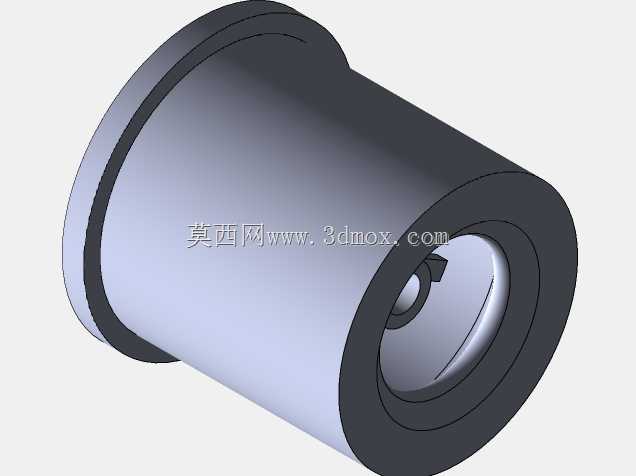

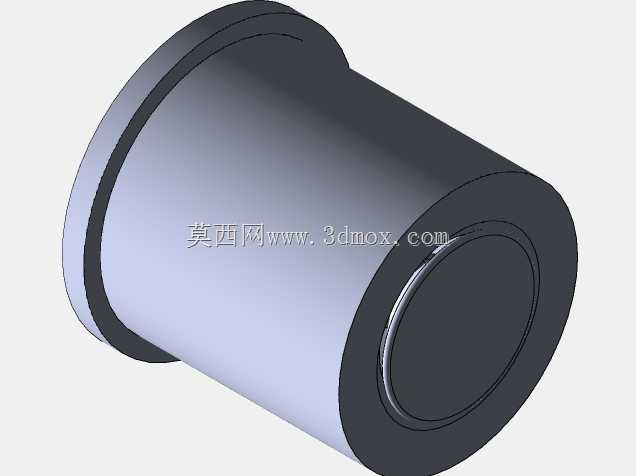

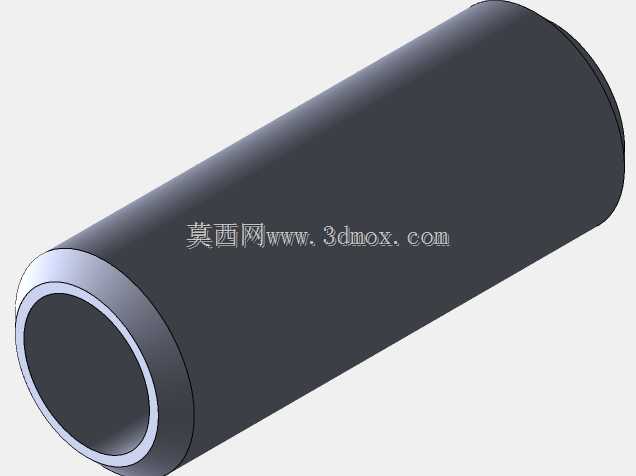

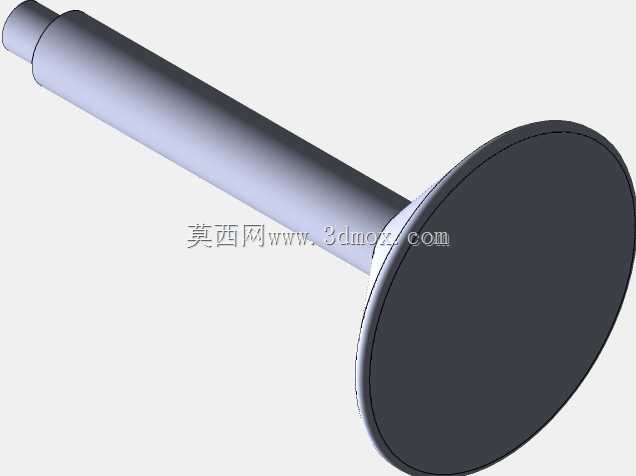

　　内部传动采用曲柄滑块结构，将摇臂输入的旋转运动转化为隔膜或者活塞的往复运动，通过腔体容积的周期性变化完成流体的吸入与排出，过流部件的流道做了圆弧过渡处理，尽可能降低流体在泵腔内部的沿程阻力，减少手动操作时的无用功损耗。管路部分采用铜质管材与钢制弯管组合的结构，铜质管路具备较好的抗腐蚀性能，适配水、轻质油料等常见介质，钢制弯管承担摇臂侧的结构支撑作用，避免长期摇转操作出现管路变形。整体结构的运动部件全部内置在泵壳内部，外部无裸露的传动构件，作业过程中不会出现衣物、工具卷入传动结构的安全隐患，适配户外零散作业的安全防护要求。从安装边界来看，装置整体占用空间较小，摇臂转动到最大外伸位置时，整体轮廓不超出泵体支脚的外接矩形范围200mm，

　　安装时不需要预留过大的周边操作空间，在狭小的船舱、临时作业点、山地取水点都可以完成布置。装置的所有紧固件均采用标准件，日常维护时不需要配备特殊专用工具，常规的活动扳手、内六角扳手即可完成拆解、更换易损件的操作，内部密封件采用通用规格的橡胶密封件，备件采购渠道广泛，不需要定制特殊规格配件。在实际选型适配时，可根据输送介质的不同更换对应材质的密封件，输送油料时更换耐油橡胶密封件，输送饮用水时更换食品级密封件，无需改动主体结构即可适配不同的作业场景。泵体的外壳采用铸件结构，壁厚均匀，既保证了承压能力，也控制了整体重量，单人即可完成搬运、安装作业，不需要额外的吊装辅助设备，非常适合移动作业、临时布设的使用需求。
