五角星形手拧调节旋钮三维结构设计

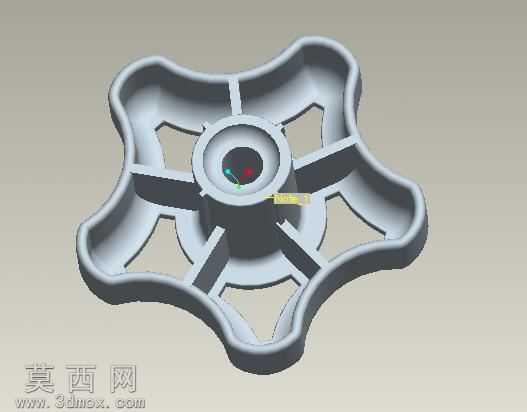

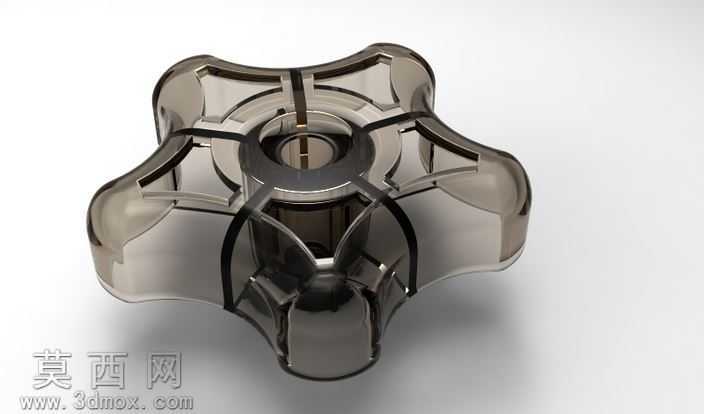

本款旋钮采用Pro/Engineer Wildfire平台完成全参数化三维建模，整体采用五角星形外轮廓设计，建模过程中优先以旋转特征构建中心轴套基体，中心轴套预留适配阀杆或调节螺杆的安装内孔，孔内做限位结构设计，保证旋钮与被连接件装配后无周向打滑问题。外轮廓的五个弧形凸耳采用拉伸切除结合圆角过渡特征完成，相邻凸耳之间做内凹镂空结构，该结构一方面大幅降低零件整体重量，减少原材料消耗，另一方面形成符合人体工学的握持卡位，手动旋转施力时手指可自然卡入镂空间隙，增大操作摩擦力，无需额外工具即可完成拧紧或调节操作，施力过程中受力均匀，不会出现硌手、打滑的问题。中心轴套与外轮廓之间通过五根径向加强筋连接，加强筋采用等厚度拉伸特征构建，筋位与外凸耳一一对应，将手动施加在外轮廓上的扭矩均匀传递到中心轴套，避免长期大扭矩操作下出现结构断裂、变形的问题，所有棱边均做R2-R3的圆角过渡处理，既消除注塑或压铸生产过程中的应力集中点，提升零件结构强度，也避免尖锐棱边划伤操作人员手部，提升使用安全性。渲染阶段采用哑光硬质工程塑料材质，模拟常用尼龙或PP材质旋钮的表面质感，材质粗糙度设置为0.6，无强反光效果，还原实际工业操作件的真实视觉效果，场景采用中性浅灰色背景搭配柔和漫反射光照，清晰展现旋钮的内部筋位结构、中心安装孔结构以及外轮廓的曲面过渡细节。设计过程中充分兼顾手动操作的人机工程学需求与零件生产的工艺可行性，所有结构均符合注塑或压铸成型的拔模要求，无倒扣、薄壁等不利于量产的结构缺陷，整体结构紧凑，造型简洁实用，可广泛应用于阀门调节、设备参数微调、紧固件手拧操作等多种工业场景，能够满足日常手动操作的强度需求与使用便利性要求。
