雅马哈TRX850发动机缸盖曲轴箱三维结构

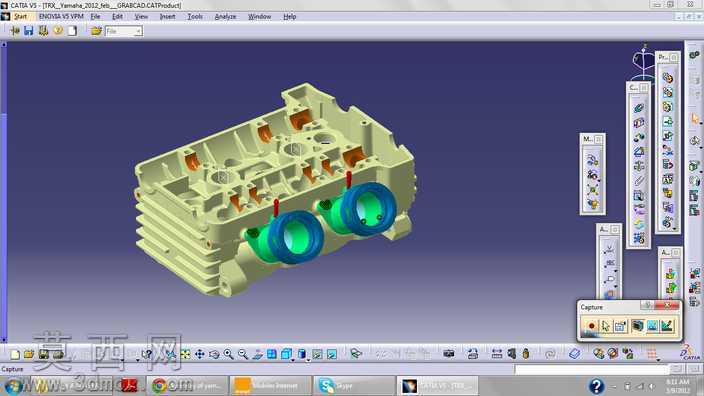

该作品为雅马哈TRX850机型配套的缸盖曲轴箱装配体三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了该款大排量双缸动力核心部件的真实结构与装配关系。建模阶段首先梳理曲轴箱与缸盖的配合基准，以箱体主轴承孔轴线、缸筒安装轴线为核心定位基准，依次搭建箱体主体的基体特征：针对曲轴箱外侧的散热鳍片结构，采用阵列特征结合拔模处理，既还原了散热结构的等距排布形态，也匹配了压铸成型的工艺拔模角度；箱体内部的曲轴安装腔、润滑油道预留孔、螺栓连接沉孔等细节，均通过布尔运算、异形孔向导等功能逐一实现，所有孔位的位置度、孔径参数均参照实物测绘数据校准，确保装配时的同轴度与配合公差符合设计要求。缸盖部分的建模重点还原了进排气道的曲面走向、气门安装座的沉台结构、与箱体对接的密封面平面度特征，其中进排气道采用曲面放样构建流畅的内壁曲面，保证气道形态与真机一致，还原进气涡流的设计逻辑；缸盖与箱体连接的定位销孔、密封胶圈安装槽等细节也逐一复现，确保装配层级的干涉检查可顺利完成。材质与渲染环节，对曲轴箱主体赋予压铸铝合金材质，调整材质的粗糙度、金属度参数还原铸铝件的亚光金属质感，对缸筒内衬部分赋予合金铸铁材质，通过色彩与质感区分不同功能部件；场景中添加柔和的环境光与定向补光，突出箱体散热鳍片的层次感、内部加强筋的结构走向，清晰展示箱体的壁厚分布与加强筋布局逻辑。整个装配体按照实际生产的装配顺序添加配合约束，曲轴箱与缸盖之间采用重合配合锁定密封面，定位销采用同轴心配合保证定位精度，完整还原部件间的装配关系，可直接用于结构验证、装配工艺模拟、教学演示等场景，建模过程中对所有特征保留参数化历史记录，可根据后续设计调整需求快速修改对应尺寸参数，适配不同的改型设计需求。
