壁挂式浴缸冷热水混合控制阀结构设计

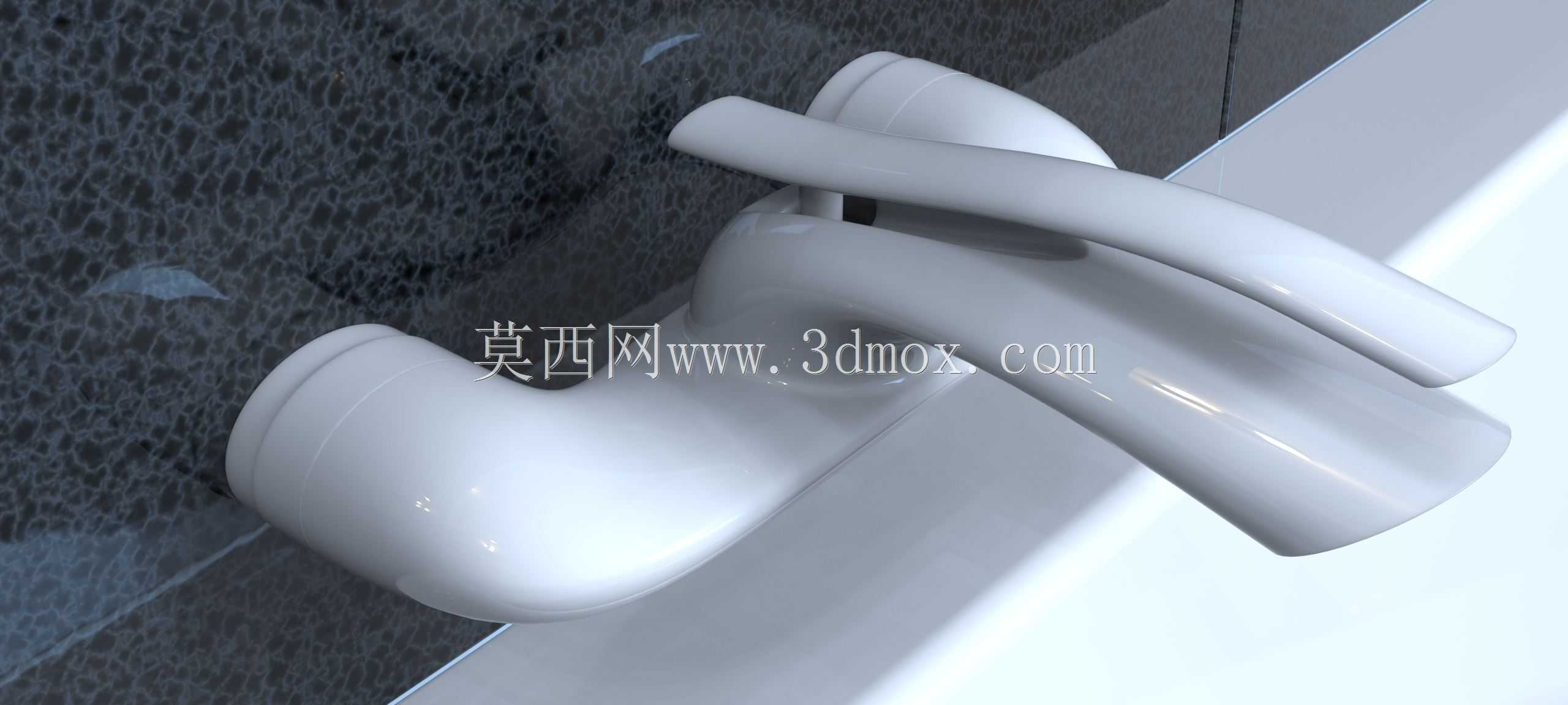

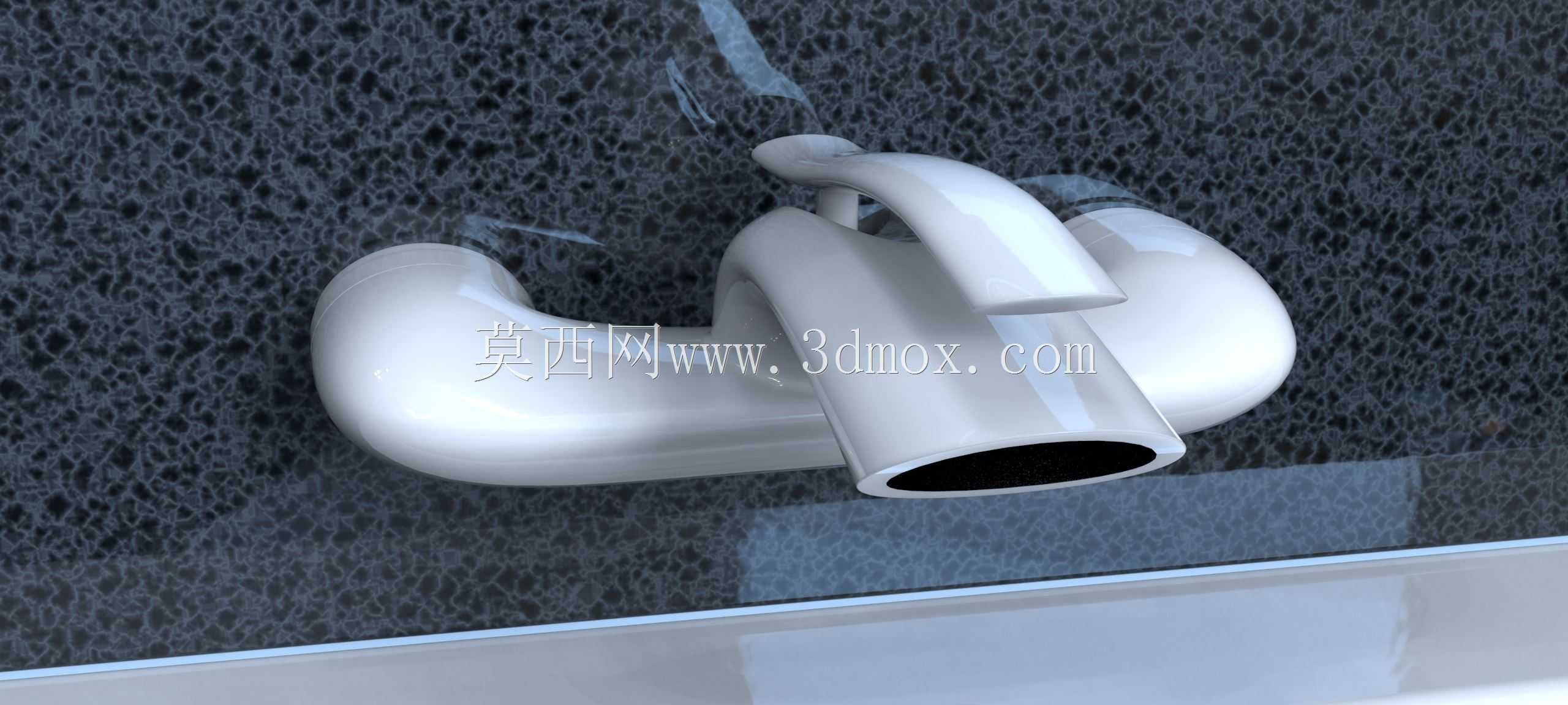

　　在民用住宅、酒店客房、公寓卫浴间的浴缸配套场景中，这类壁挂安装的混水控制阀是卫浴水路系统的核心终端部件，承担着冷热水流量调配、出水水流控制、出水形态切换的核心功能，直接决定用户的洗浴使用体验。从实际安装场景来看，这类产品采用墙面暗装水路的壁挂固定方式，安装时需要提前在墙体内部预埋冷热水供水管道，两个进水接口的中心距通常预留150mm的标准卫浴安装尺寸，接口采用标准G1/2管螺纹匹配国内通用的家装水路规格，安装完成后阀体主体突出墙面的厚度控制在70-80mm区间，既不会因为突出过多占用浴缸周边的活动空间，也不会因为过于贴墙导致手柄操作时与墙面发生干涉，适配市面上绝大多数嵌入式、独立式铸铁浴缸、亚克力浴缸的安装边界要求。

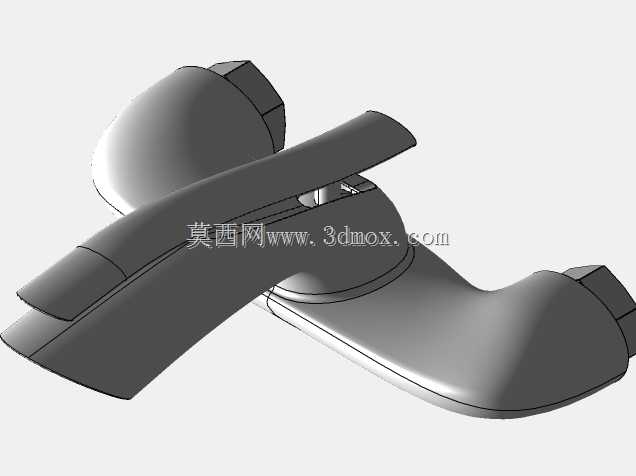

　　从结构设计逻辑来看，这款混水龙头采用一体式铸造的黄铜本体作为核心基体，内部流道经过平滑圆弧过渡处理，避免直角流道造成的水流紊流、出水噪音偏大的问题，冷热水进水腔与混合水腔之间采用高精度陶瓷阀芯作为调控核心，陶瓷片的平面度控制在微米级，长期往复旋转调节也不会出现磨损漏水的问题，相比传统的橡胶密封结构，陶瓷阀芯的操作扭矩更稳定，不会因为使用时间增长出现开关卡顿、调温不准的问题。手柄的操作角度设计充分考虑人机工程学要求，向上扳动的角度范围为0-25度，对应水流从关闭到最大流量的调节区间，左右旋转的角度范围为左右各45度，分别对应全冷水、全热水的出水状态，中间区间为不同比例的冷热水混合调温区间，用户在洗浴过程中不需要刻意观察手柄位置，

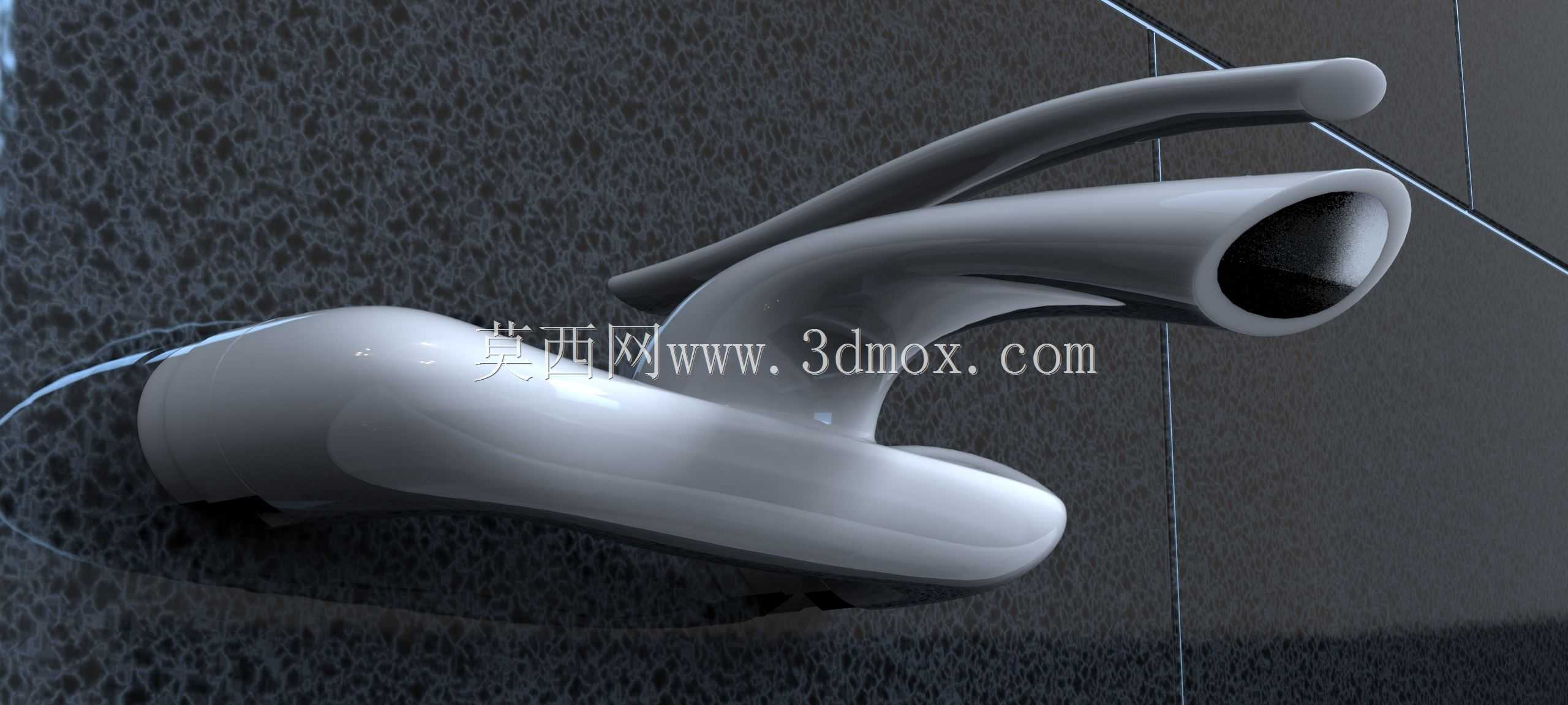

　　凭手感就能快速调整到舒适的出水温度与流量。出水嘴的长度经过实际场景验证，伸出长度控制在120mm左右，出水时水流刚好落入浴缸内部的中心区域，不会出现水流溅到浴缸外侧打湿地面的问题，出水嘴内部内置起泡器结构，将空气注入水流中，让出水水流更柔和，避免水流冲击浴缸水面产生过大的飞溅，同时也能在一定程度上起到节水的效果。阀体的外表面采用多层电镀处理工艺，先镀镍再镀铬，表面粗糙度达到Ra0.8以下，长期处于卫浴间高湿度的环境中也不会出现表面锈蚀、镀层脱落的问题，日常清洁只需要用软布擦拭就能保持光亮的外观，不容易残留水渍与皂垢。从安装维护的角度考虑，这款龙头的固定结构采用墙面法兰盘隐藏式设计，固定螺丝隐藏在装饰盖内部，

　　安装完成后外部看不到固定连接件，整体外观更简洁流畅，后期如果需要更换阀芯，只需要撬下手柄端部的装饰盖，拆下固定手柄的螺丝就能取出阀芯进行更换，不需要破坏墙面的瓷砖结构，大幅降低后期维护的难度与成本。在实际工程选型过程中，这类壁挂式浴缸混水龙头需要匹配供水系统的压力参数，通常适配0.05MPa-0.6MPa的供水压力范围，冷热水进水的压力差建议控制在0.1MPa以内，避免出现冷热水压力差过大导致的调温失灵、出水温度忽冷忽热的问题，如果供水系统压力波动较大，还可以在进水端配套安装止回阀与限流阀，保证混水效果的稳定性。流道设计过程中经过流体仿真验证，在0.3MPa的标准供水压力下，混合水的出水流量可以达到18L/min以上，能够满足浴缸快速注水的需求，不需要用户长时间等待放水。阀体的壁厚经过强度校核，最薄的流道壁厚不小于2.5mm，能够承受1.6MPa的静压测试，不会出现阀体开裂、漏水的质量隐患，符合卫浴五金产品的相关强度标准。
