16B型滚子链链轮传动组件结构设计

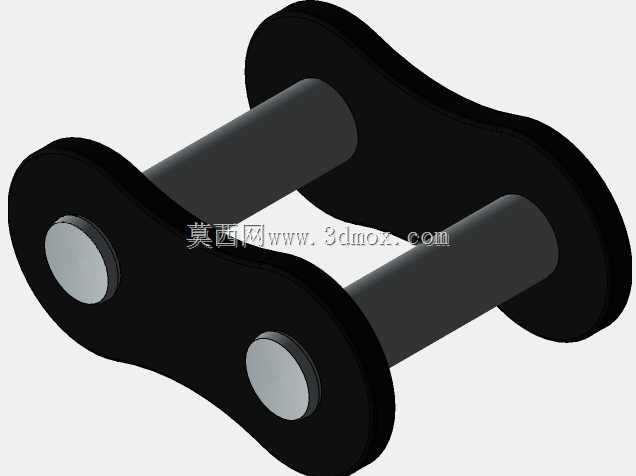

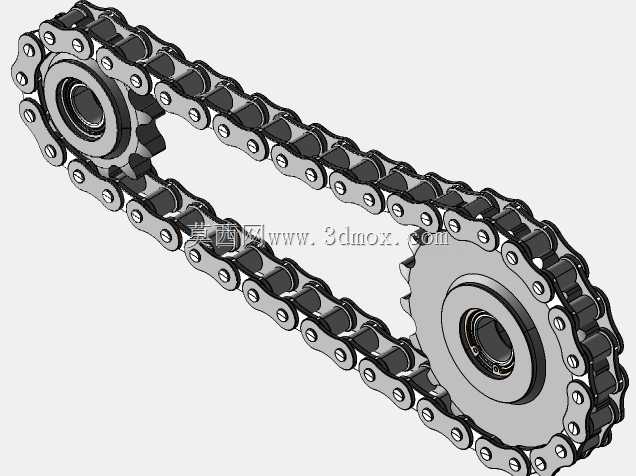

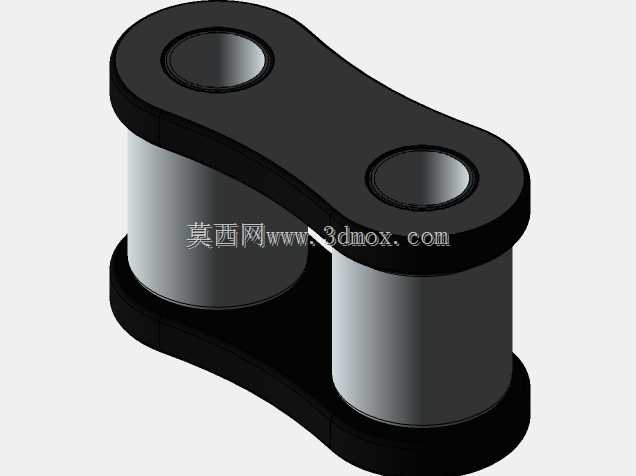

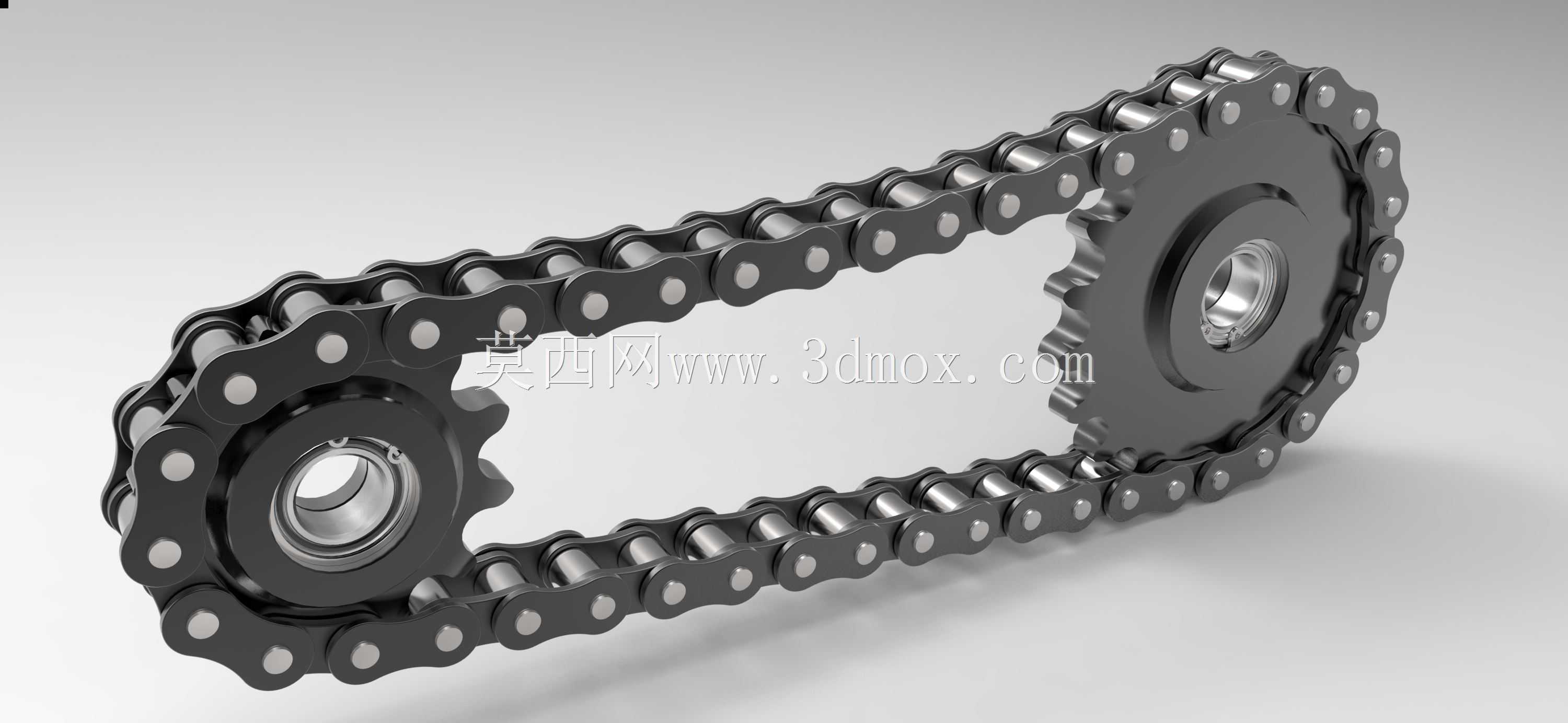

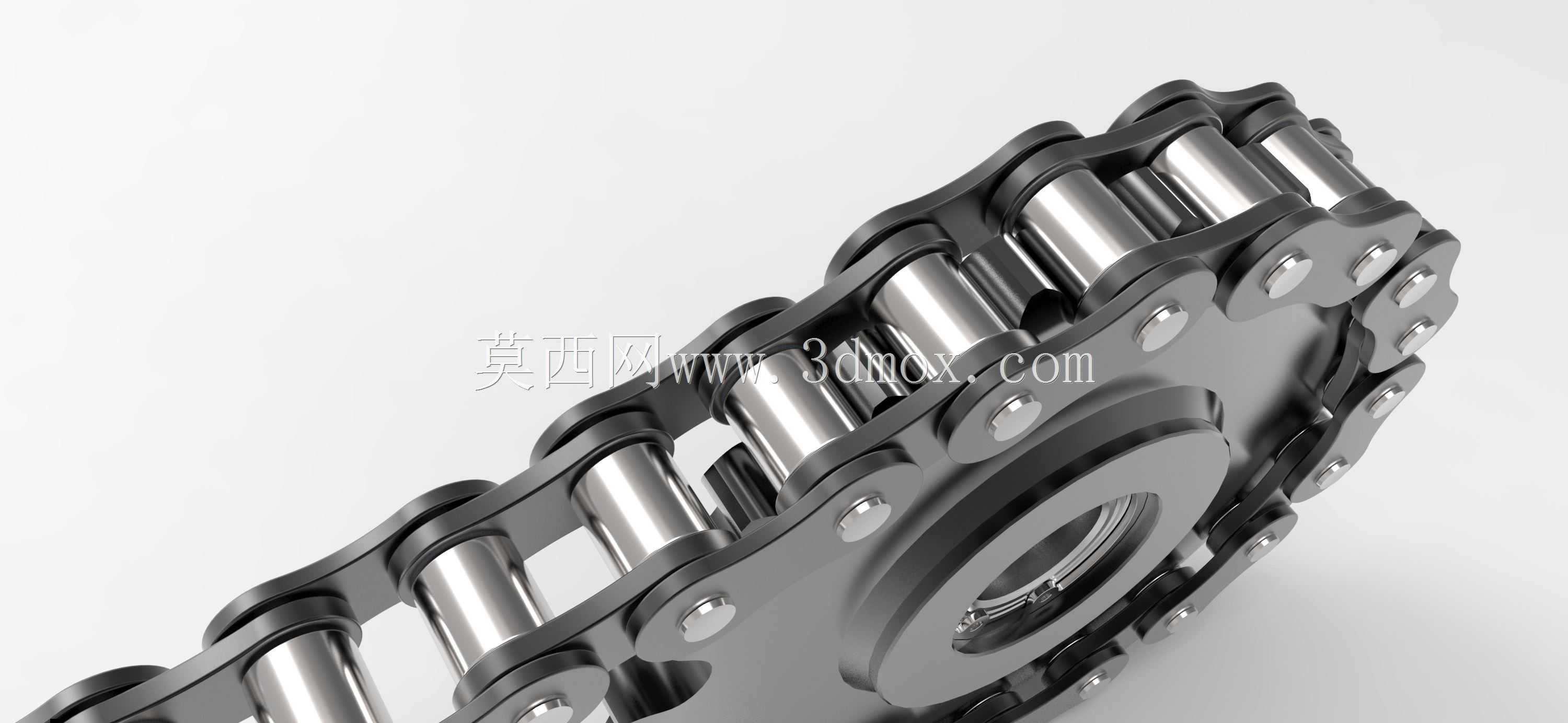

　　在各类工业传动场景中，链传动凭借其无弹性滑动、打滑率低、传动比恒定、传动效率高、可适配恶劣工况的特性，被广泛应用在输送线、农机、工程机械、轻工设备等需要远距离传递动力的场合，16B规格的滚子链作为欧标链条体系里的常用规格，对应的链轮组件设计合理性，直接影响整套传动系统的运行寿命与噪音表现。这套滚子链与链轮的组合结构，完全遵循ISO 606与DIN 8187标准的尺寸要求进行设计，建模过程中完整还原了链条的每一处细节：内链板、外链板的倒角轮廓，套筒与滚子的间隙配合关系，销轴与链板的过盈压装结构，每节链节的铰接转动自由度都在模型中做了对应约束，能够直观模拟链条绕入、绕出链轮时的啮合运动轨迹，避免设计阶段出现链条与链轮齿形卡滞、

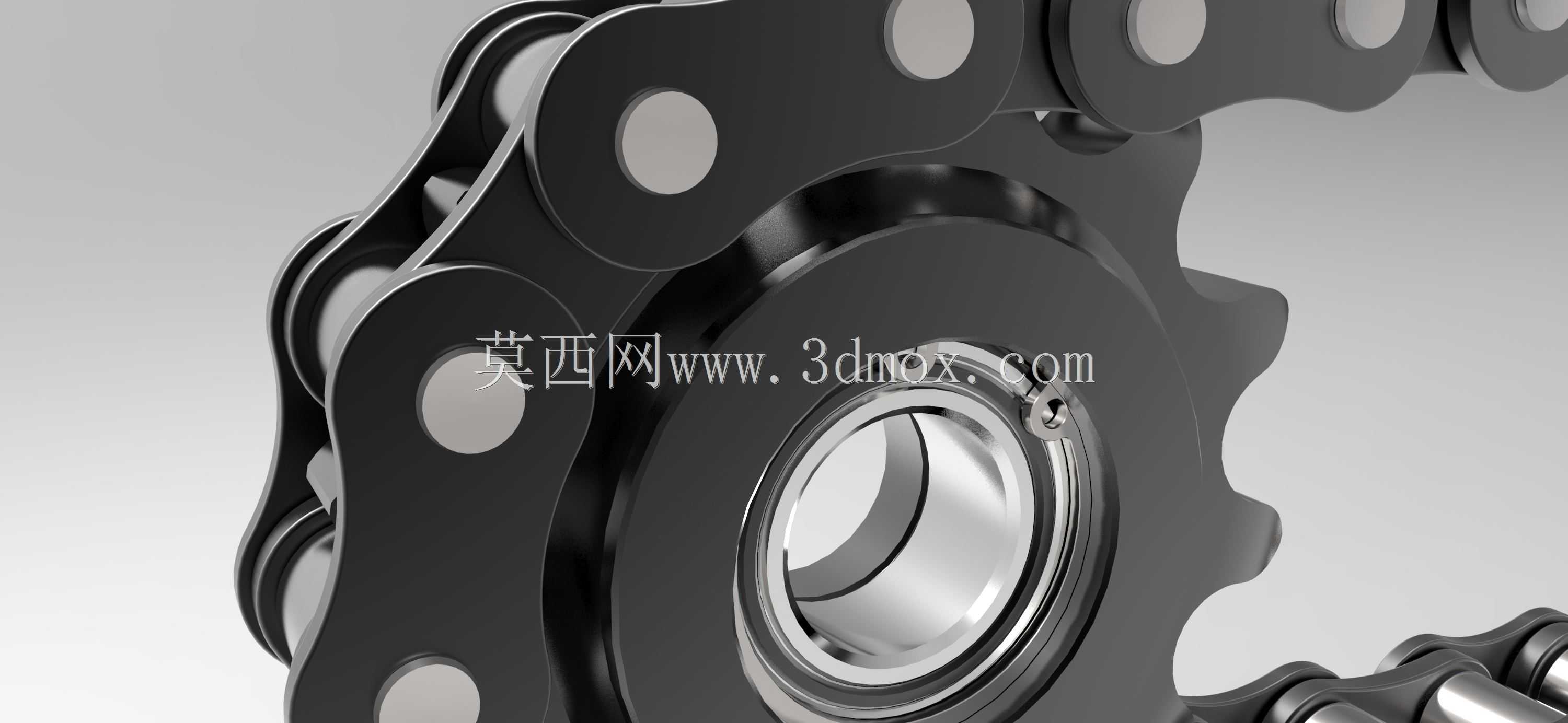

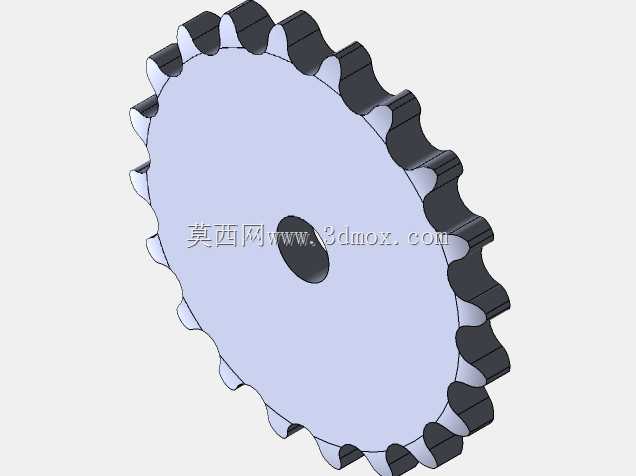

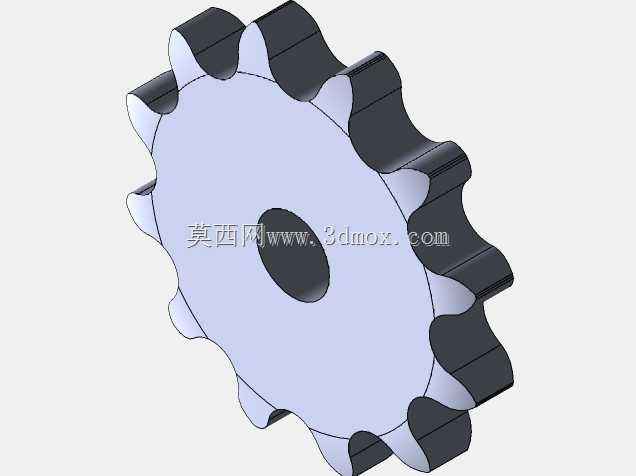

　　跳齿的问题。链轮部分的齿形采用标准三圆弧一直线齿槽轮廓，齿沟圆弧半径、齿面工作段长度、齿顶圆弧参数都严格匹配16B链条的节距、滚子外径参数，保证啮合时滚子能顺利落入齿槽，接触应力均匀分布在齿面工作段，不会出现应力集中导致的齿面过早磨损。链轮的轮毂部分做了适配常用轴承安装的内孔设计，轴孔与键槽的尺寸边界参考同规格链轮的通用安装尺寸预留，轮毂厚度与辐板厚度经过强度校核，能够承受额定工况下的扭矩载荷，不会出现辐板断裂、轮毂变形的问题。从实际应用角度看，这套传动组件的中心距设计参考了链传动的合理布置原则，链条松边下垂量控制在标准允许范围内，既不会因为张紧力过大加剧链条与链轮的磨损，也不会因为下垂量过大出现运行时链条抖动、脱链的问题。

　　建模时特意还原了链板的实际厚度、销轴的伸出长度、滚子的轴向间隙这些容易被忽略的细节，在做装配干涉检查时，可以直接验证周边护罩、张紧轮的安装空间是否充足，避免实际加工装配时出现零件干涉。对于设备选型阶段的工程师来说，这套完整的传动组件模型可以直接导入装配环境，模拟不同转速下链条的运动包络，确认传动路径上是否存在与其他结构件的碰撞，也可以基于这个模型快速调整链轮齿数、中心距参数，适配不同传动比、不同功率传递的需求。在输送设备的设计中，这类链传动组件常用来驱动输送辊筒、网带运行，相比带传动，它能在有油污、粉尘的车间环境下长期稳定运行，不需要频繁调整张紧度；在农机设备中，这类滚子链传动可以承受作业时的冲击载荷，

　　即使瞬时过载也不会出现打滑失效的问题；在小型工程机械的动力传递路径中，16B规格的链条可以传递足够的扭矩，结构相比齿轮传动更简单，维护成本更低。设计链轮齿形时，特意考虑了链条磨损后的节距伸长特性，齿槽的轮廓预留了足够的啮合余量，当链条节距因为磨损出现小幅伸长时，滚子依然能与齿面正常啮合，不会提前出现跳齿、爬齿的现象，延长整套传动系统的维护周期。链条的铰接部分在建模时保留了合理的配合间隙，模拟实际使用中润滑油可以进入铰接面的空间，也能直观呈现链条弯折时的最小回转半径，方便工程师在布置传动路径时计算最小安装空间。链轮的端面跳动、径向跳动的基准面在模型中做了明确的标识，后续加工时可以直接参考这些基准面制定装夹工艺，保证加工后的链轮齿圈跳动量控制在公差范围内，降低运行时的冲击与噪音。很多工程师在做链传动设计时容易忽略链条的横向摆动余量，这套模型里完整还原了内链节的内宽、外链节的外宽尺寸，在做两侧导向件设计时，可以直接参考模型尺寸预留合理的侧向间隙，避免运行时链条侧面与导向件发生摩擦磨损。
