大口径船舶冷却轴流风机三维设计

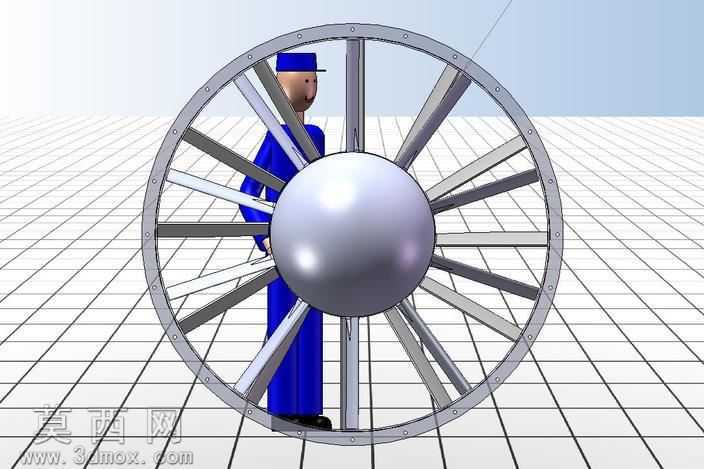

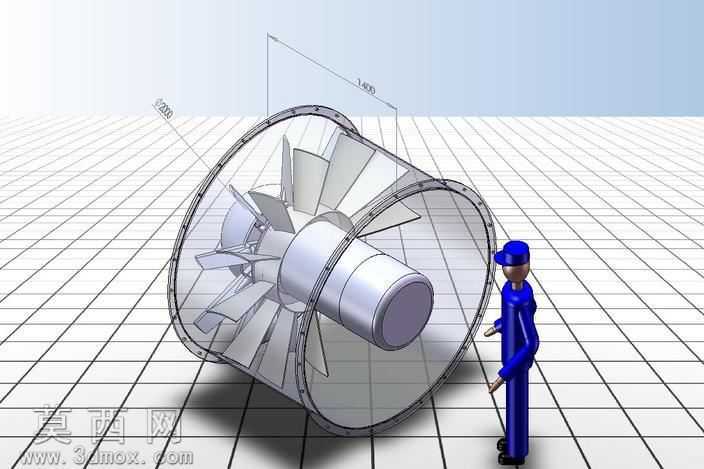

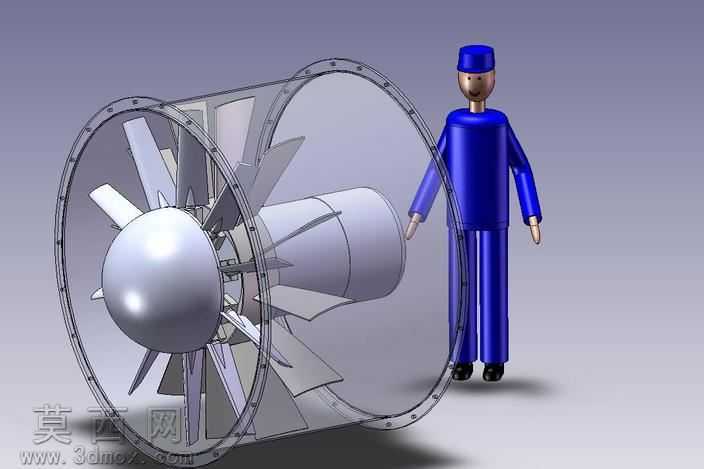

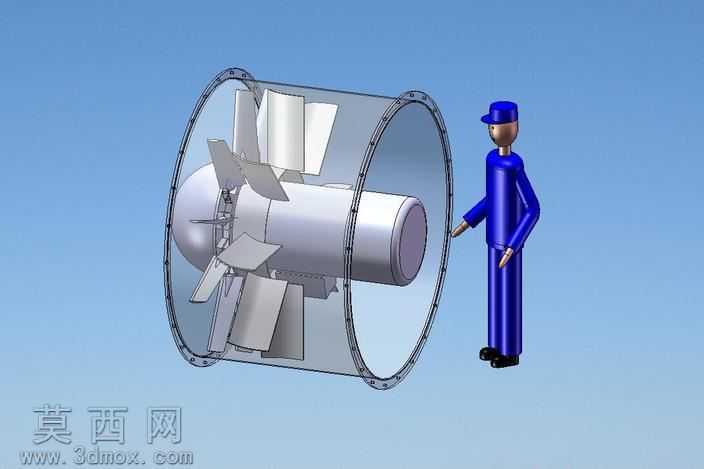

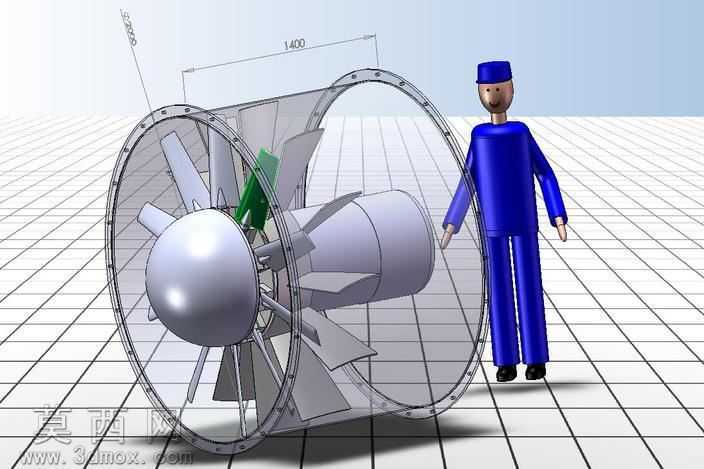

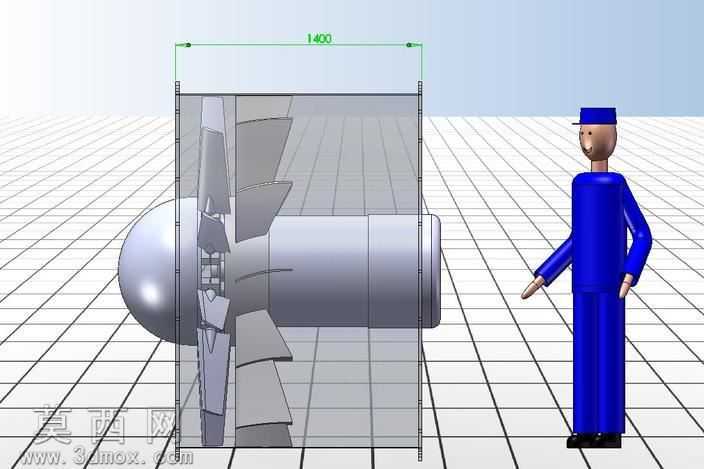

本作品为大口径轴流通风设备的三维建模成果，整体采用参数化建模思路完成全结构搭建，首先以2000毫米入口直径为核心尺寸基准，先构建前端流线型整流帽结构，该部分采用光滑球面过渡曲面设计，可有效降低入口处气流紊流损失，引导来流平顺进入叶轮区域。叶轮部分采用多叶片空间扭曲构型，建模过程中通过翼型曲线放样生成叶片实体，每片叶片的安装角、弦长沿径向做渐变处理，匹配大流量送风的气动需求，叶片与中心轮毂采用一体化布尔合并结构，保证连接区域的结构强度表现。机筒部分采用薄壁圆筒构型，两端设置带安装孔的连接法兰，法兰上的安装孔沿圆周方向均匀阵列排布，满足现场安装对接的尺寸要求，机筒内部设置静态导流叶片结构，可对叶轮甩出的旋转气流做整直处理，提升出口气流的轴向均匀度，降低送风过程的动压损失。建模过程中对所有配合面做了公差适配处理，转动部件与静止部件之间预留合理的装配间隙，避免实际生产装配中出现干涉问题。渲染阶段采用金属哑光材质模拟风机主体的钢制结构属性，对整流帽、叶片前缘等气流冲刷区域做轻微高光处理，突出曲面的顺滑过渡特征，搭配同比例缩放的标准人体模型作为尺寸参照，可直观呈现该风机的实际体量规模。整体设计围绕船舶舱室冷却送风的使用场景展开，结构上兼顾气动效率与安装便利性，所有零部件均采用可编辑的参数化特征构建，可根据实际使用需求调整叶片角度、机筒长度、法兰孔位等关键尺寸，适配不同通风量、不同安装空间的使用要求，模型的结构细节完整还原了真实轴流风机的装配逻辑，可直接用于后续的工程出图、装配模拟、气动仿真前置处理等工作环节。
