行星齿轮周转传动机构三维结构设计

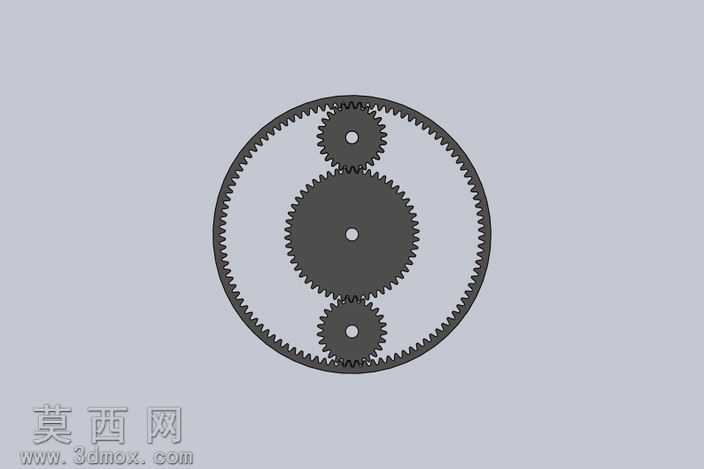

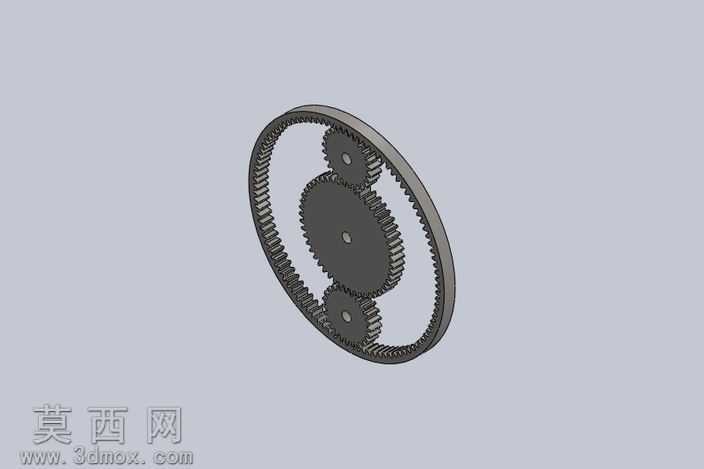

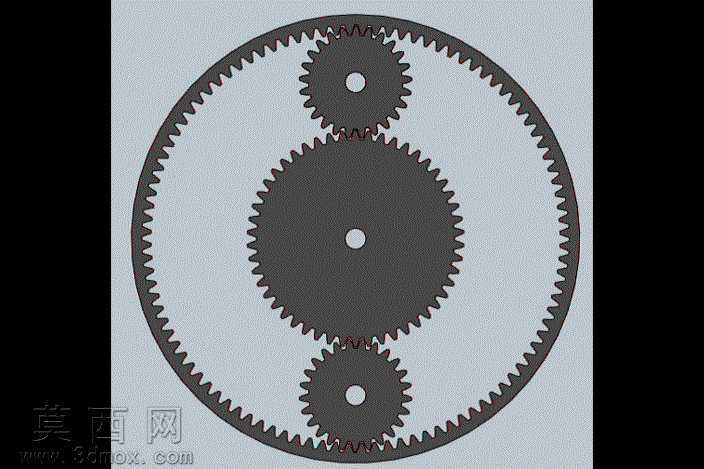

本作品为行星齿轮周转传动机构的三维建模成果，建模过程严格遵循行星轮系的传动设计原理，先完成内齿圈、中心太阳轮、两组对称布置行星轮的齿形参数匹配，确保各齿轮模数、压力角统一，啮合侧隙控制在合理传动公差范围内。建模阶段先绘制各齿轮的基准齿形轮廓，通过参数化阵列生成完整轮齿结构，再依次完成各轮体的基体、中心安装孔、定位轴孔的特征构建，保证内齿圈的内齿与行星轮外齿、太阳轮外齿与行星轮外齿的啮合位置精准对齐，两组行星轮沿太阳轮圆周方向对称分布，实现传动过程中的载荷均衡分配。材质设置上，所有齿轮部件统一采用机械结构常用的合金结构钢材质表现，赋予哑光金属质感，还原工业齿轮零件的真实视觉效果，轮齿边缘做微小倒角处理，避免建模过程中出现锐边失真问题，同时符合实际机械零件的加工工艺特征。结构设计上，该机构采用典型的NGW型行星轮系布局，固定内齿圈时太阳轮作为输入、行星架作为输出可实现大减速比传动，固定太阳轮时内齿圈输入、行星架输出可实现差动传动效果，各齿轮的中心距经过严格计算校核，保证传动过程中无卡滞、干涉问题，轮齿啮合接触位置符合渐开线齿轮的传动啮合规律。渲染阶段采用正交正视图视角展示机构整体布局，搭配浅灰色素面背景突出齿轮结构本身，通过柔和的漫反射光照清晰呈现轮齿的啮合细节、各部件的轮廓层次，直观展现行星轮系的组成结构与传动逻辑，可用于机械原理教学演示、传动方案选型参考、相关减速设备的结构设计参考，帮助设计者直观理解行星齿轮传动的布局特点与运动传递路径，为后续的工程化设计、运动仿真分析提供精准的三维模型基础。
