玻璃窗粘贴式安装气弹簧结构设计

　　在民用建筑、商用办公空间的玻璃窗启闭结构中，气弹簧是承担启闭缓冲、开启位支撑的核心功能部件，这款粘贴式安装的玻璃窗用气弹簧，主要适配无预留安装孔位的钢化玻璃、亚克力采光窗场景，解决传统打孔安装气弹簧存在的玻璃应力开裂、密封层破坏、安装工序繁琐的实际问题。从实际应用场景来看，这类气弹簧多用于高层写字楼外开上悬窗、阳光房立面采光窗、室内玻璃隔断观察窗的启闭辅助，日常使用中用户开启窗扇时，气弹簧能提供平稳的推力辅助，降低手动开启的施力强度，当窗扇开启到设定角度后，气弹簧可提供稳定的支撑力，避免窗扇受风压、自重影响出现意外回落关闭，关闭过程中气弹簧内置的阻尼结构能提供均匀的缓冲阻力，让窗扇以平缓速度闭合，避免玻璃撞击窗框产生碎裂风险与撞击噪音。

　　从产品功能特性来看，这款气弹簧采用密闭式油气混合结构，缸筒内部充入高压惰性气体，搭配活塞杆表面的精密密封组件，可实现长期使用无泄漏，支撑力衰减率控制在工程允许范围内，满足门窗类产品长期免维护的使用要求。和常规端面带安装孔的气弹簧不同，这款产品的两端采用粘贴式安装底座，底座接触面为大面积平整金属板，表面覆有高粘接力的结构胶层，安装时无需在玻璃表面钻孔，只需清洁玻璃与窗框对应安装位置的表面，去除浮尘与油污，将底座按压贴合在标定位置即可完成安装，大幅降低现场安装的施工难度，也避免了钻孔作业对钢化玻璃造成的内应力破坏，适配已经完成玻璃安装的既有窗型改造场景。

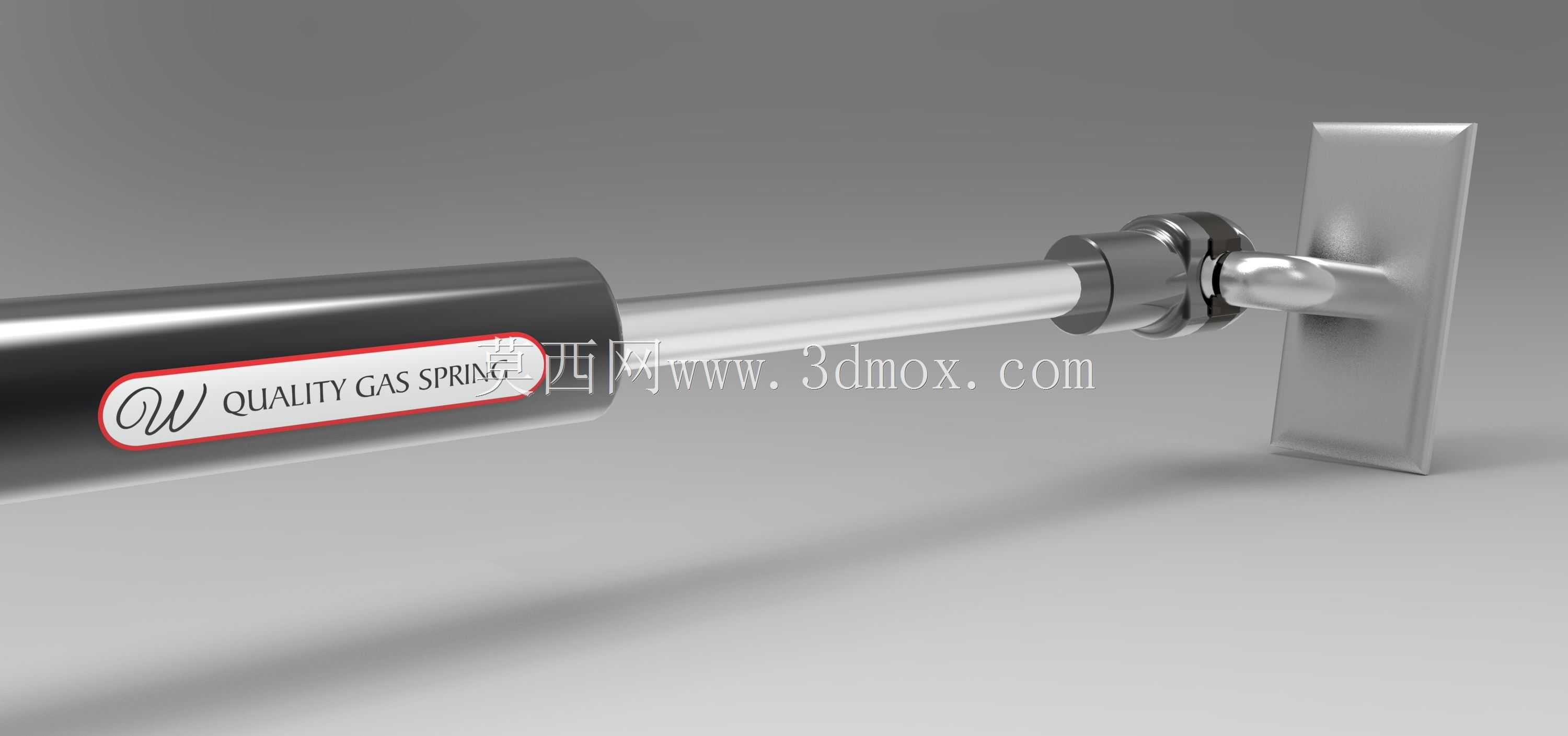

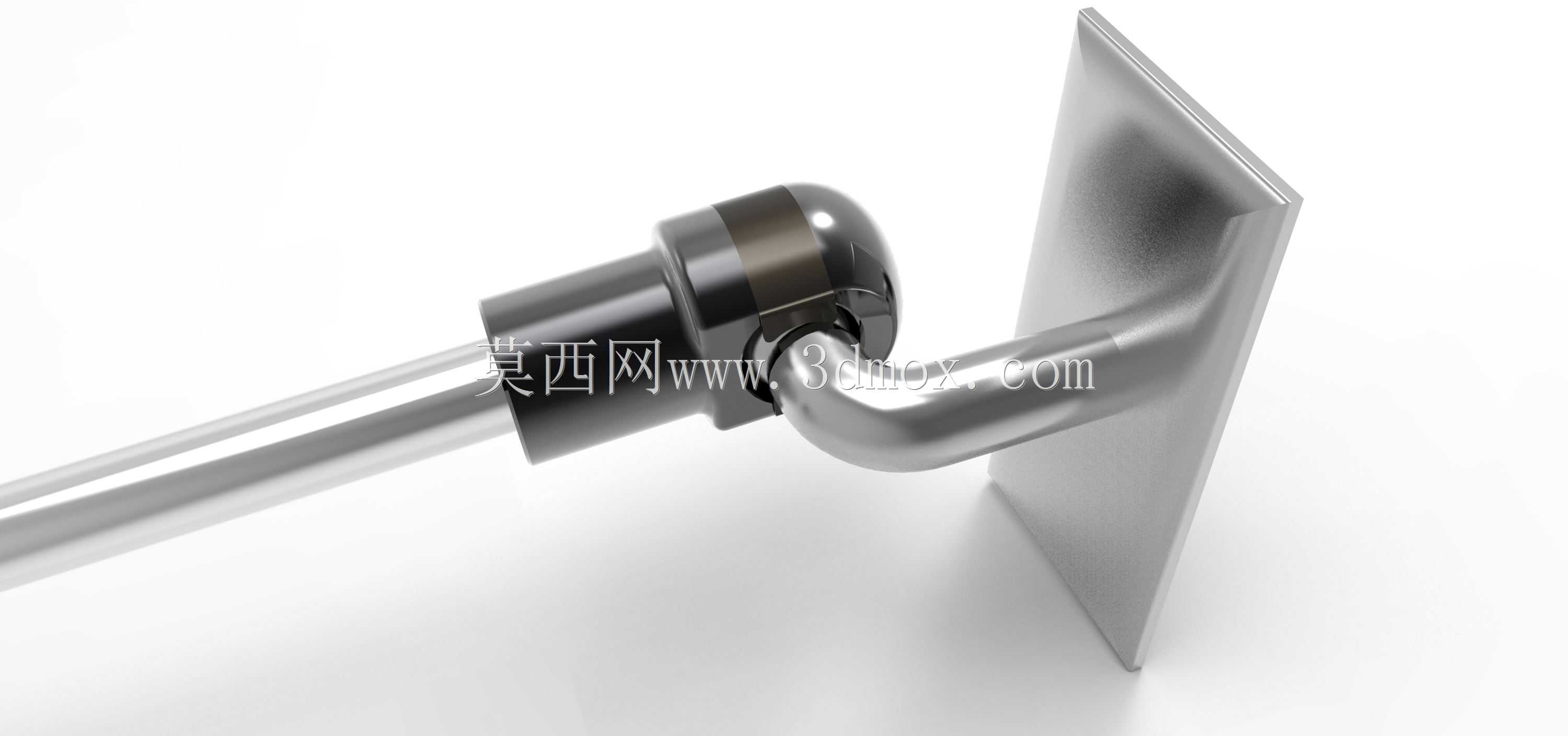

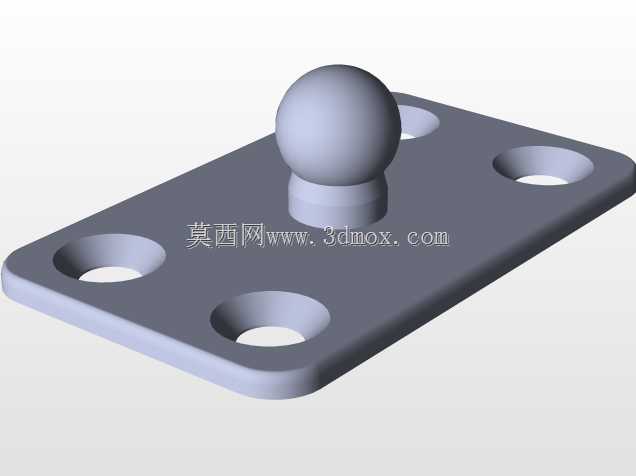

　　从设计思路层面拆解，这款气弹簧的整体结构优先考虑玻璃安装场景的受力特性，由于玻璃属于脆性材料，无法承受集中的点载荷，因此两端的安装底座采用大面接触设计，将气弹簧工作时产生的支撑力均匀分散在玻璃表面的接触区域，避免局部应力超过玻璃的许用应力值导致开裂。活塞杆与缸筒的连接部位设置了万向球头铰接结构，可在一定角度范围内自由转动，补偿窗扇启闭过程中安装面的角度偏差，避免气弹簧在伸缩过程中出现侧向别劲的问题，降低密封件的偏磨风险，延长产品的实际使用寿命。缸筒外壁的标识区域清晰标注了产品的额定支撑力参数，方便选型人员根据窗扇的重量、开启角度、安装距快速匹配对应规格，避免选型不当导致支撑力不足或开启阻力过大的问题。

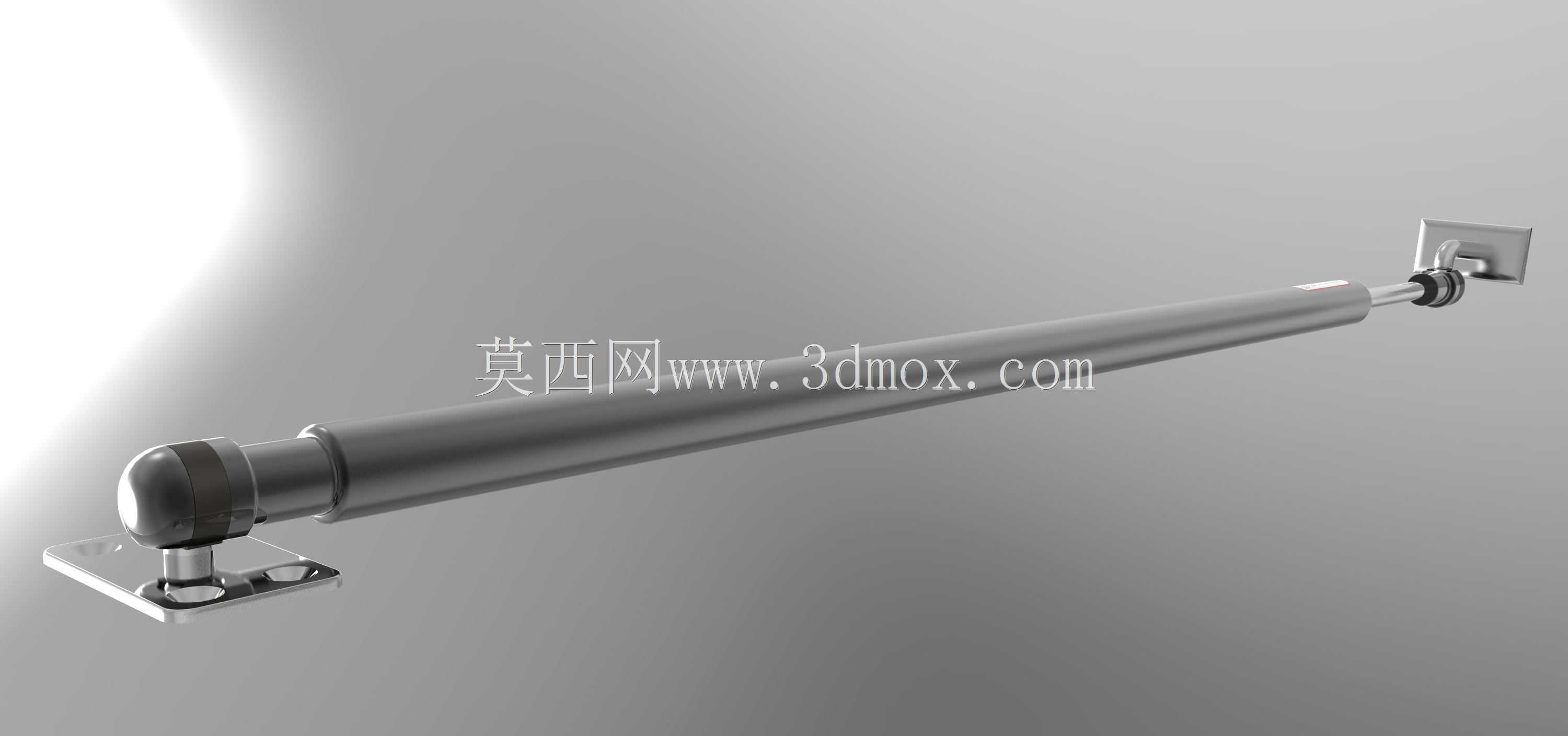

　　关于外形尺寸与安装边界，这款气弹簧的缸筒采用小直径圆截面设计，整体外观简洁，安装后不会过度遮挡玻璃采光区域，适配对视觉整洁度要求较高的办公、家居场景。安装前需要根据窗扇的重量、重心位置、最大开启角度计算气弹簧的行程与安装支点位置，通常上悬窗的气弹簧安装支点需设置在窗扇侧边靠近合页的位置，保证开启过程中气弹簧的伸缩行程与窗扇的转动轨迹完全匹配，不会出现运动干涉。粘贴式底座的粘接强度需要满足在最大支撑力工况下不脱落，因此安装时需保证环境温度在结构胶的适用施工范围内，粘接后需静置足够时间待胶层完全固化后再进行窗扇启闭操作，避免粘接强度未达标导致底座脱落。日常使用过程中，需避免活塞杆表面附着硬质灰尘颗粒，防止伸缩过程中颗粒刮伤密封件导致漏气失效，也不要在气弹簧表面喷涂油漆、腐蚀性清洁剂，避免密封件被化学腐蚀出现泄漏。在三维建模过程中，需要准确还原球头铰接的转动角度范围、缸筒与活塞杆的配合间隙、粘贴底座的接触面尺寸，在装配验证环节模拟窗扇0到最大开启角度的完整运动轨迹，检查气弹簧在全行程范围内是否与窗框、玻璃、密封胶条出现干涉，同时核算不同开启角度下气弹簧的支撑力力矩是否匹配窗扇的重力矩，保证启闭过程施力均匀，无卡顿、突跳的问题。
