立式框架结构工业自动化组装设备

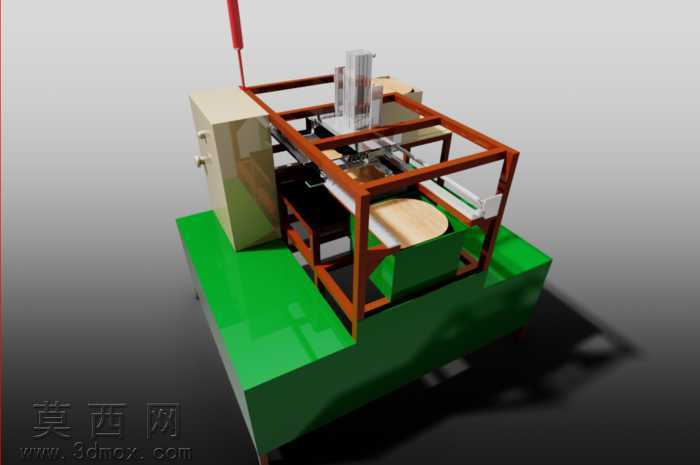

本作品为一款立式框架结构的工业自动化组装类设备三维模型，整体采用分层式布局设计，建模过程严格遵循工业设备实际生产的尺寸比例规范，在三维建模软件中完成全参数化的零件搭建与装配约束，确保各部件之间的装配关系符合机械设计的公差配合要求，无干涉错位问题。模型底部为一体化的绿色柜体基座，建模时对基座的承重支脚做了细化处理，支脚采用可调式支撑结构，还原了实际设备调平找平的结构设计，基座内部预留了电气元件、气动管路的安装空间，柜体表面做了哑光金属漆面的材质渲染，还原工业钣金柜体的真实质感。中部主体采用棕色方管搭建的型材框架结构，建模时还原了型材拼接的角码连接细节，框架内部设置了多层工位平台，分别对应上料、定位、压装、检测的不同工序工位，各工位的传动导轨、定位夹具都做了独立建模，夹具的夹持面做了防滑纹理的细节处理，导轨的滑块、丝杆传动结构都还原了真实的运动副结构。框架上部设置了竖向的压装执行机构，搭配顶部的三色警示灯组件，警示灯的红、黄、绿三色灯体分别做了半透明材质渲染，还原指示灯的透光效果，设备侧部设置了米灰色的电气控制柜体，柜体表面的操作按钮、门锁、散热格栅都做了精细化建模，柜体侧面预留了走线槽的结构细节。渲染阶段采用工业场景常用的柔和顶光环境，对金属型材的金属光泽、钣金柜体的哑光漆面、塑料元件的半透明质感分别调整了材质参数，金属部件添加了细微的拉丝纹理与环境反射效果，漆面部件调整了粗糙度参数避免过度反光，整体渲染效果贴近真实工业设备的视觉观感。设计思路上围绕小型零件自动化组装的工序需求，采用立式布局压缩设备占地面积，框架式结构方便后续根据生产需求调整工位模块，基座与上部框架的分体式设计方便设备的运输与现场组装，各执行机构的安装位置预留了调节余量，可适配不同规格工件的组装作业需求，模型完整还原了设备的外部结构与核心功能部件的布局，可用于自动化设备方案展示、结构教学参考等场景。
