集成式多路换向控制阀三维结构设计

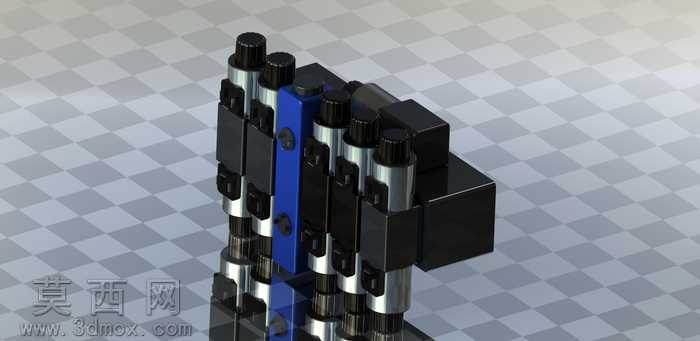

本作品为集成式多路换向控制阀的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体阀组的布局规划，再逐一拆分单个阀片、阀芯、端盖、紧固件等零部件，最终完成总装配与干涉校验。模型渲染阶段采用工业产品常用的材质表现方案，阀体主体部分赋予哑光黑色工程塑料与发黑处理金属材质，中间的集成油路板赋予深蓝色阳极氧化铝材质，阀芯外露的调节端采用亮面镀铬金属材质，底座部分赋予磨砂黑色金属材质，背景采用灰白棋盘格展示平面，通过三点布光方案突出模型的结构层次与金属质感，清晰展现各部件的装配关系。结构设计上，该阀组采用多联阀片叠加式集成结构，共设置六组独立的换向控制单元，每组单元配备独立的顶部调节旋钮与侧部油路接口，通过中间的公共油路板实现各阀片的油路连通，省去了分散阀组所需的外部连接管路，大幅缩小了阀组的安装占用空间，同时降低了管路泄漏的风险。每个换向单元内部设计有精准的阀芯行程限位结构，可实现不同油路通断状态的可靠切换，侧部的方形安装块用于阀组在设备上的固定安装，各阀片之间通过内置的密封槽预留密封件安装位置，保证高压工况下的油路密封性能。建模过程中对所有零部件的配合公差进行了模拟校验，确保阀芯与阀孔的滑动配合间隙合理，紧固件的安装位置无干涉，各油路通道的走向流畅无锐角，可有效降低流体通过时的压力损失。模型完整还原了该类换向控制阀的所有外部结构与核心内部装配关系，可用于液压系统原理演示、设备布局选型参考以及相关教学场景使用，渲染效果贴合工业产品的实际视觉表现，能够直观展现集成式换向阀组的紧凑结构特点。
