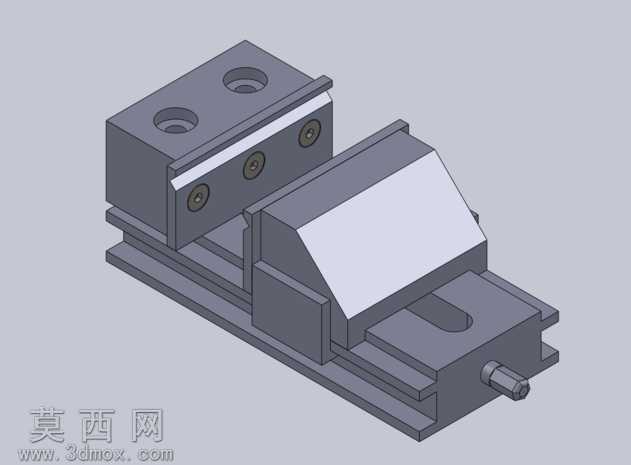

磨床用国产精密老虎钳三维结构设计

本作品为适配磨床加工场景设计的机用老虎钳，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循磨床装夹的精度要求，对钳身、活动钳口、固定钳口、丝杆传动组件、导轨基座等核心部件逐一进行特征绘制，确保各部件的装配公差符合机械加工装夹的实际使用标准。材质设定上，钳身与导轨基座采用高牌号灰铸铁材质参数，渲染时还原铸铁件经时效处理后的哑光深灰质感，表面做细微的喷砂纹理处理，还原工业铸件的真实触感；钳口夹持面采用合金工具钢材质参数，表面做淬火硬化的质感表现，夹持齿形部分做精细化建模，保证齿形角度、齿距均匀一致，确保装夹工件时的摩擦力充足，避免磨削加工过程中工件出现滑移。结构设计上，固定钳身与活动钳体采用燕尾导轨配合结构，建模时对导轨配合面做0.02mm的间隙预留，模拟实际装配中的滑动顺畅度，同时保证钳体移动时的直线度，避免装夹时出现钳口上翘的问题；传动部分采用梯形丝杆传动结构，丝杆端部设置方形扳动接口，匹配标准磨床扳手尺寸，丝杆与活动钳体的连接部位做防脱结构设计，避免丝杆回程时钳体脱落。设计思路围绕磨床加工的实际需求展开，针对磨床加工时切削力较小但装夹精度要求高的特点，优化了钳身的整体刚性结构，在钳体背部设置加强筋结构，降低磨削过程中钳体的微变形量；钳口高度适配磨床工作台的标准装夹高度，保证工件装夹后待加工面与砂轮工作面处于合适的作业区间；整体结构摒弃了多余的装饰性设计，所有结构特征均服务于装夹稳定性与操作便捷性，活动钳体的行程设置覆盖磨床常见小型工件的装夹尺寸范围，可满足平面磨、工具磨等场景下的小型零件装夹需求。建模过程中对所有棱边做符合机械加工工艺的倒角处理，避免锐边割手的问题，同时还原铸件的拔模斜度特征，让模型更贴近真实工业产品的生产工艺要求，渲染时采用柔和的工业环境光，清晰展现各部件的结构层次与装配关系，直观呈现老虎钳的整体形态与结构细节。
