海水淡化用透明外壳转子流量计结构设计

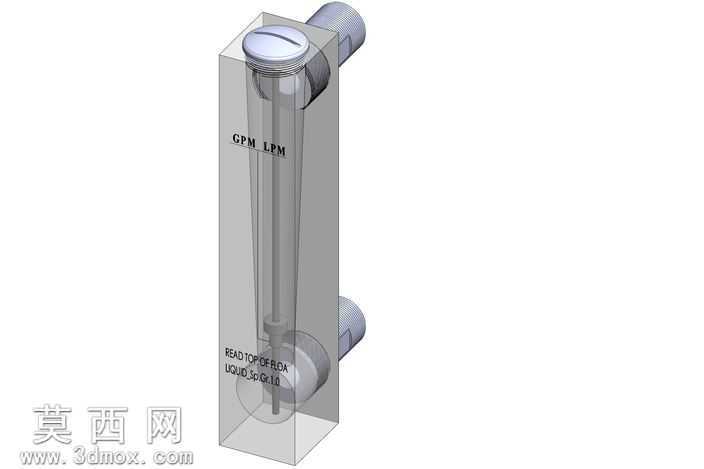

本作品为应用于海水淡化场景的转子式流量计三维建模作品，建模过程中首先梳理流量计的核心工作逻辑，依托变面积式流量测量原理搭建整体结构框架，先完成测量管主体的建模：测量管采用垂直锥管结构设计，外覆透明可视化壳体，建模时对透明壳体做了薄壁抽壳处理，精准还原壳体的通透视觉属性，同时在壳体外壁预留刻度标识的蚀刻位置，还原实物上GPM、LPM双流量单位的刻度标注区域，以及量程上下限的标识位置。随后完成内部转子组件的建模，转子采用适配流体冲击的流线型结构，建模时精准匹配转子与锥管内壁的配合间隙，保证转子可随流体流量变化沿锥管轴向平稳升降，不会出现卡滞或偏移的问题。进出水接口部分采用侧置式直角布局，接口处做了标准连接端的结构细化，还原接口处的密封配合面、连接螺纹等细节结构，保证模型可直接用于后续的装配干涉校验。材质渲染阶段，透明外壳采用高透光亚克力材质参数，调整折射率与透光率参数还原真实透明壳体的视觉效果，内部转子采用耐海水腐蚀的不锈钢材质，添加细微的金属磨砂质感，进出水接口采用硬质工程塑料材质，区分不同部件的材质视觉差异。设计过程中充分考虑海水淡化工况的使用需求，整体结构无多余冗余部件，测量腔体内无流动死角，可避免海水残留造成的结垢堵塞问题，同时透明外壳的设计可让运维人员直接观察内部转子的工作状态，快速判断设备运行是否正常。模型各部件的装配关系完全参照实物的装配逻辑搭建，所有配合面的公差预留符合机械设计规范，既可以用于海水淡化系统的流体管路装配模拟，也可作为仪器仪表类产品的结构设计参考，帮助设计人员快速理解转子流量计的内部构造与工作原理，缩短同类产品的开发设计周期。
